はじめに

この記事では、インテル^® Arria^® 10 SoC をターゲットに Arm^® Development Studio 5 Intel^® SoC FPGA Edition（以後、DS-5）デバッガーから、2019.04 以降の U-Boot を起動する方法について解説します。

参考：
この記事では U-Boot のビルド手順は扱いません。予め以下のページを参考にビルドを済ませておいてください。
SoC EDS v19.1 std / v19.3 pro から変更された新しいブートローダー生成フローの動作確認（Arria^® 10 SoC 編）

参考：
Cyclone^® V SoC または、Arria^® V SoC をご使用の方は、以下の記事ページをご参照ください。
DS-5 デバッガ―で新しい U-Boot（v2019.04 以降）を起動する方法（Cyclone^® V SoC／Arria^® V SoC 編）

基本的には、Cyclone^® V SoC／Arria^® V SoC 向けの記事ページ（上記）に掲載されている手順と同じ流れとなりますが、Arria^® 10 SoC 向けには以下の点にご注意ください。

注記：
U-Boot の実行には、FPGA 側回路をコンフィグレーションする必要があります。
External FPGA Configuration 有効/無効のオプションに応じて、事前に以下の対応を行ってください。特に Hard Processor System（HPS）用のブートデバイス（SDカード、QSPI Flash、NAND Flash）へのアクセスが上手くいっていない場合には、デバッグ対象の U-Boot を生成する際に、BSP Editor のオプションの External FPGA Configuration を有効にしてご確認ください。。

External FPGA Configuration 有効の場合：
デバッグ開始前に .sof で FPGA 側をコンフィグレーションしてください。

External FPGA Configuration 無効の場合：
あらかじめブートデバイス上に適切な配置で .rbf を書き込んでおいてください。

以下、手順の説明に入ります。

目次へもどる

1. DS-5 の起動

Linux OS 上で作業する場合は、まず最初に端末（ターミナル）を起動します。

続けて、ターミナル上で「embedded_command_shell.sh」を実行することで SoC EDS 用の環境変数設定が行われたシェル環境が立ち上がるので、そのまま「eclipse &」と入力した上で Enter キーを入力します。

【図 1】 eclipse & と入力して DS-5 を起動

DS-5 のスプラッシュ画面が表示された後にワークスペースの選択画面が表示されるので、提案されたディレクトリー（図 2 の例では、/home/<user>/DS-5-Workspace）または、任意のディレクトリーを指定します。

【図 2】ワークスペース選択画面

DS-5 をはじめて起動したときに表示される「ようこそ」画面はすぐに閉じて構いません。

はじめて指定したワークスペースの場合は、以下のようにプロジェクトが空の状態で起動します。

【図 3】はじめて指定したワークスペースの Eclipse 画面

目次へもどる

2. プロジェクトの作成

次に U-Boot 用の DS-5 プロジェクトを作成します。

「ファイル」メニューから「新規」→「Makefile Project with Existing Code」を選択してください。

【図 4】「Makefile Project with Existing Code」を選択

「新規プロジェクト」ウィンドウが表示されるので、"プロジェクト名" （図 5 の例では、a10_uboot_project）を指定し、"既存のコードの場所" の項目に U-Boot を含む BSP プロジェクトの所在を指定します。

所在は［参照...］ボタンをクリックして別ウィンドウで指定可能です。

図 5 の例では下記の別記事ページで、Arria^® 10 SoC 用 SD カードブート向けの U-Boot を作成した場所（/home/<user>/a10_example.sdmmc/a10_soc_devkit_ghrd/software/bootloader）を指定しています。SoC EDS v19.1 std / v19.3 pro から変更された新しいブートローダー生成フローの動作確認（Arria^® 10 SoC 編）

その他の項目は編集不要です。所在の指定が終わったら［終了］ボタンをクリックします。

【図 5】新規プロジェクトの作成

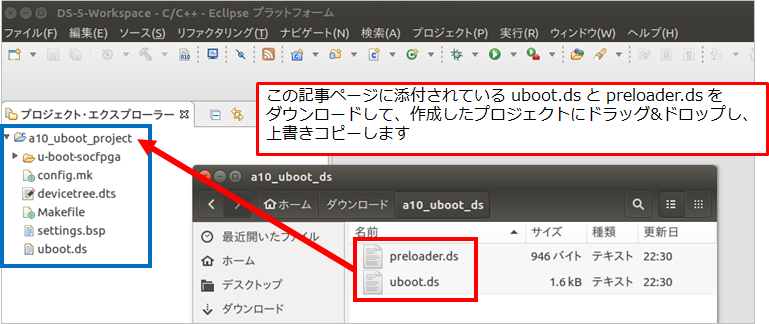

図 6 のように、プロジェクト・エクスプローラー内にプロジェクト（青枠）が追加されれば、プロジェクトの作成は成功です。
但し、プロジェクト内にもともと含まれている uboot.ds デバッグスクリプト・ファイルでは、DS-5 による U-Boot のデバッグを正しく行うことができません。

この記事では、v2019.04 以降の新しい U-Boot に対応したデバッグスクリプト・ファイル uboot.ds と preloader.ds のサンプルを添付しています。

これらのデバッグスクリプト・ファイルをダウンロードしていただき、作成したプロジェクトにドラッグ&ドロップして上書きコピーしてください。

【図 6】 uboot.ds と preloader.ds をプロジェクトにドラッグ & ドロップして上書きコピー

目次へもどる

3. デバッグの構成設定

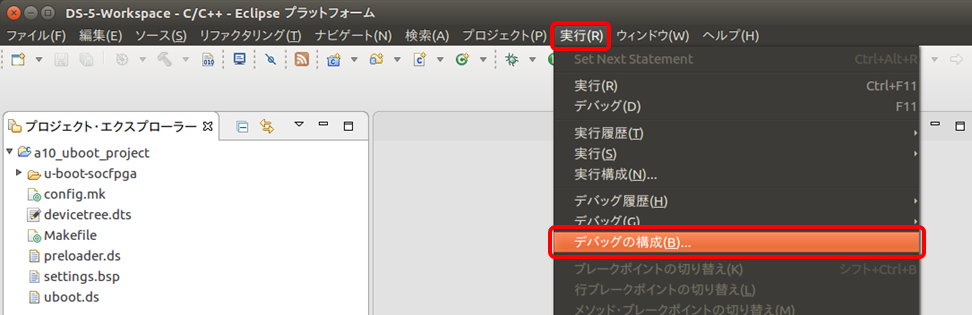

デバッグ用の設定を行うために、「実行」メニューから「デバッグの構成...」を選択してください（プロジェクト・エクスプローラーの右クリックメニューからも選択可能です）。

【図 7】「実行」メニューから「デバッグの構成...」を選択

「デバッグ構成」ウィンドウが起動したら、ウィンドウ左側のメニューにある「DS-5 デバッガ」を右クリックして「新規」を選択してください。この操作により新規の構成が生成されます。

【図 8】新規デバッグ構成の作成

設定項目が多数のタブメニューに分かれていますが、今回の作業で設定が必要となる項目は、「接続」タブと「デバッガ」タブの 2つのみです。

以下、各タブの設定内容を示します。

3-1. 「接続」タブの設定

“ターゲットの選択” を「Intel SoC FPGA ⇒ Arria 10 SoC ⇒ Bare Metal Debug ⇒ Debug Cortex-A9_0」とします。

その他、赤枠内の項目全てをデバッグ対象の環境に合わせて設定します。

注記：
“接続” の指定は［参照...］ボタンをクリックして、別ウィンドウに表示されるリストから選択しますが、事前にターゲットボードをインテル^® FPGA ダウンロード・ケーブル（USB-Blaster）で接続して、電源を ON にしておく必要があります。

注記：
Linux OS 環境でインテル^® FPGA ダウンロード・ケーブル（USB-Blaster）を使用する場合は、
udev に USB デバイスの識別ルール（ID）を登録する必要があります。

参考：
USB-Blaster Driver for Linux (Driver Setup on RedHat Linux Enterprise 5 and Above)

尚、“名前”（下図の青線部分）の編集により、新規作成したコンフィグレーションに任意の名前を指定可能です（この例では、a10_uboot_debug と指定しています）。

【図 9】「接続」タブの設定

目次へもどる

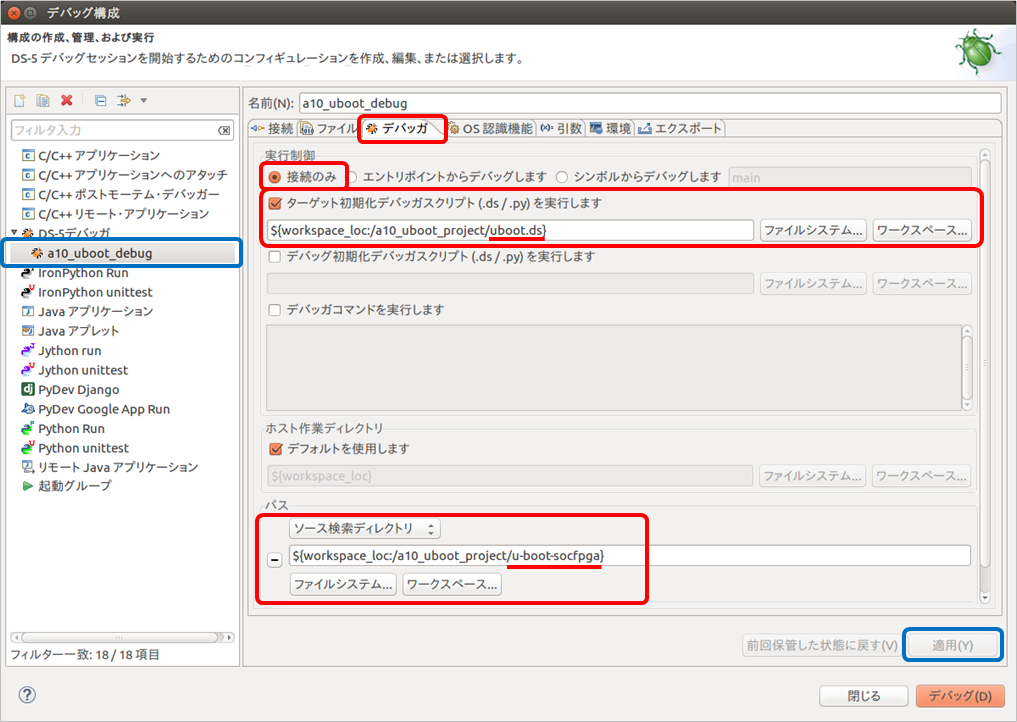

3-2. 「デバッガ」タブの設定

下記の画面イメージ（赤枠）と同じ内容に設定してください。
“デバッガスクリプト” の指定と、“ソース検索ディレクトリ” の指定は、いずれも［ワークスペース...］ボタンから指定できます。

設定が終わったら［適用］ボタンをクリックして設定内容を保存します。コンフィグレーションの名前を変更している場合は、保存契機でウィンドウ左側の表示項目（青枠）にも変更後の名前が反映されます。

【図 10】「デバッガ」タブの設定

目次へもどる

4. デバッグ開始

注記：
“External FPGA Configuration” 有効の場合は、この時点で .sof の書き込みを行って FPGA 側のコンフィグレーションを完了させてください（“External FPGA Configuration” 無効の場合も、事前にブートデバイスに .rbf を書き込んでおくことを忘れないように注意してください）。

［デバッグ］ボタンをクリックするとデバッグを開始します。
