はじめに
ここでは、Windows® 10 の環境に、Quartus® Prime Lite Edition をインストールする方法についてご紹介します。
1. Quartus® Prime Lite Edition のインストーラーをダウンロードして解凍
事前案内している FTP サイトより、インストーラーファイル(Quartus-lite-22.1std.0.915-windows.zip)をダウンロードして、任意のフォルダに解凍します。

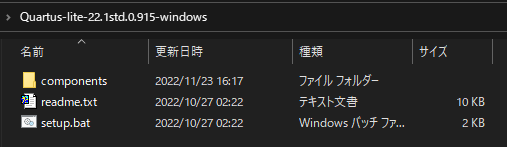

解凍後、エクスプローラーでは下記のように表示されます。
2. インストール
①「setup.bat」ファイルをダブルクリックすると、下記のコマンドプロンプトが起動し

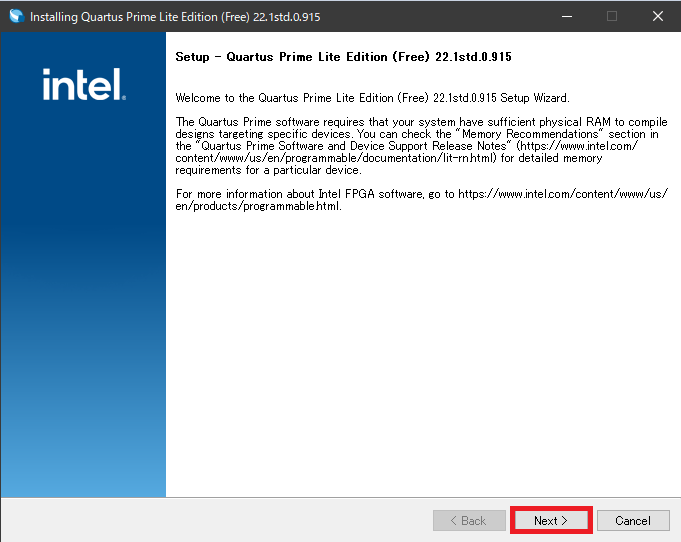

② その後、インストーラーが起動しますので、Next ボタンをクリックします。
③ ライセンスアグリーメント情報をご確認いただき、「I accept the agreement」 をチェックして、Next ボタンをクリックします。

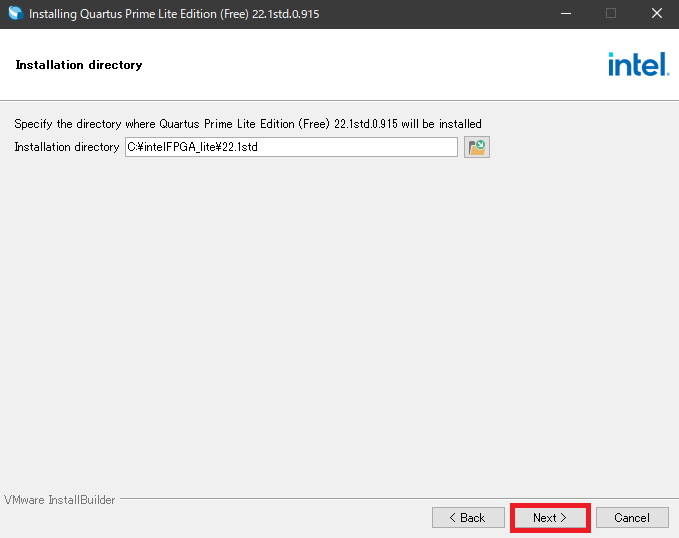

④ インストールするディレクトリを選択し、Next ボタンをクリックします。
(全角/半角スペースは使用できません。特に問題がなければ、デフォルト設定のまま進みます)

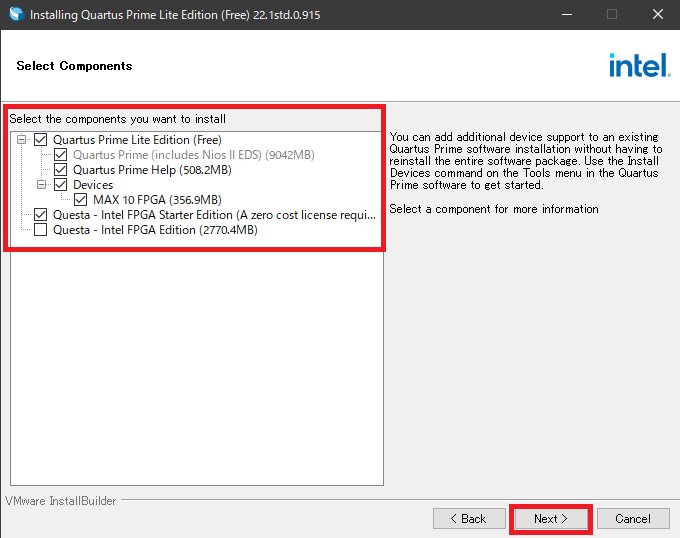

⑤ 下記の図の通りに(デフォルト設定)チェックが入っていることを確認して、Next ボタンをクリックします。

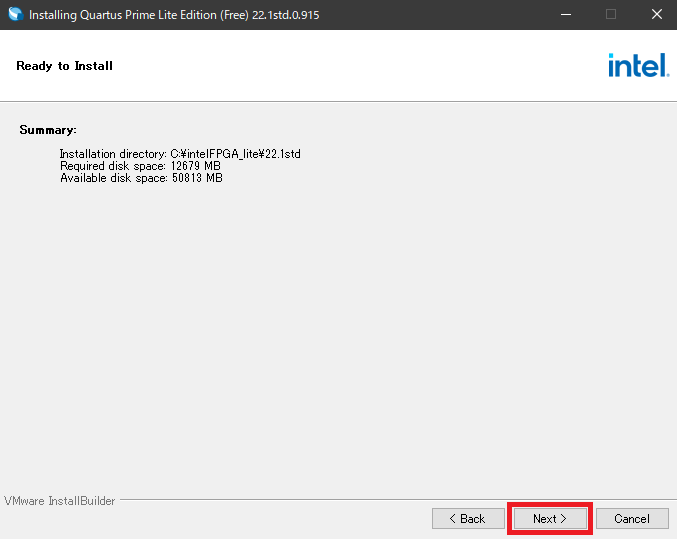

⑥ ハードディスクに十分な空き容量があることを確認して、Next ボタンをクリックします。

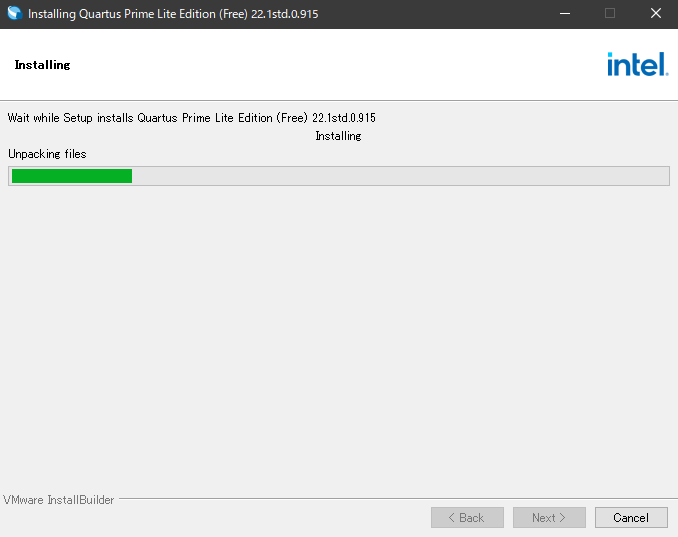

⑦ インストールが開始されます。(マシンスペックに依存しますが、30分~40分ほどかかります)

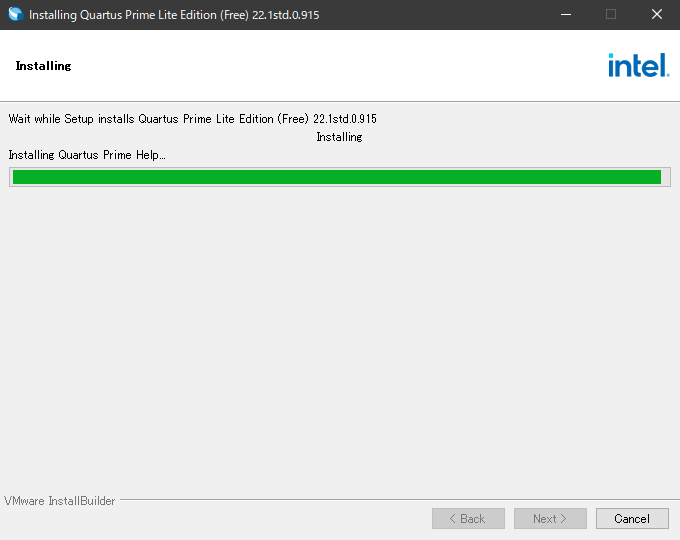

⑧ インストール中、、、

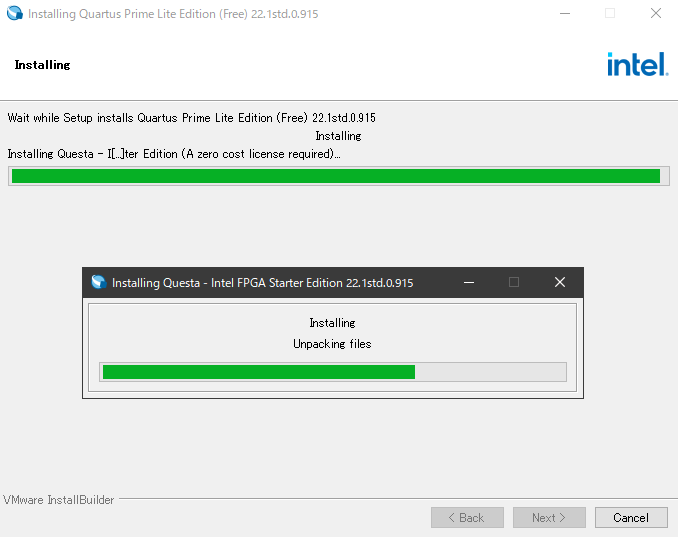

⑨ Quartus® Prime Lite Edition のインストールが完了すると、自動で Questa® - Altera® FPGA Starter Edition のインストールが実行されます。(もう少し待ちます)
⑩ インストールが完了すると下記画面が表示されます。
今回は、USB-Blaster II を使用しないため、「Launch USB Blaster II driver installation」のチェックを外して、Finish ボタンをクリックします。
これでインストール作業が完了となります。今回は、「Launch Quartus Prime Edition」にチェックを入れているため、Quartus® Prime Lite Edition が起動します。
⑪ ライセンス確認の画面が表示されたら「Run the Quartus Prime software」にチェックを入れて、OK ボタンをクリックします。
⑫ Quartus® Prime Lite が起動します。(起動しない場合は、⑬へ)
⑬ 環境によっては起動しない場合がありますので、その場合はショートカットアイコンをダブルクリックし、Quartus® Prime Lite Edition が起動すること確認します。
⑭ 次に、Questa® - Altera® FPGA Starter Edition 2021.2 を使用するため、ライセンスを取得します。
Questa® - Altera® FPGA Starter Edition 2021.2 では、フリーバージョンを使用する場合もライセンスが必要になりますので、下記の手順に沿って、Altera のサイトよりライセンスを入手し、ライセンスファイルの設定を行います。
※ライセンス形態(ライセンスの種類)は、「Fixed」と「Floating」から選択できますが、今回は「Fixed」でライセンスファイルの発行をお願いします。
ライセンスの入手方法とライセンスファイルの設定方法は、下記のコンテンツをご参考ください。
Quartus® Prime、IP および Questa* - Altera® FPGA Edition の新規ライセンスを取得する方法
⑮ ライセンスファイルを設定後、Questa® - Altera® FPGA Starter Edition の起動確認を行います。

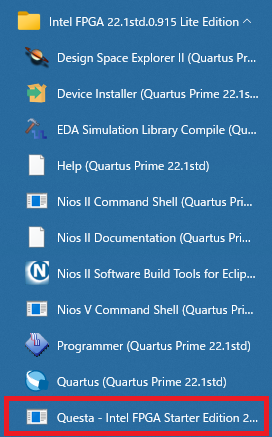

スタートメニューの「Intel FPGA 21.1.0.842 Lite Edition」フォルダの、「Questa - Altera FPGA Starter Edition 2021.2 ... 」をクリックします。

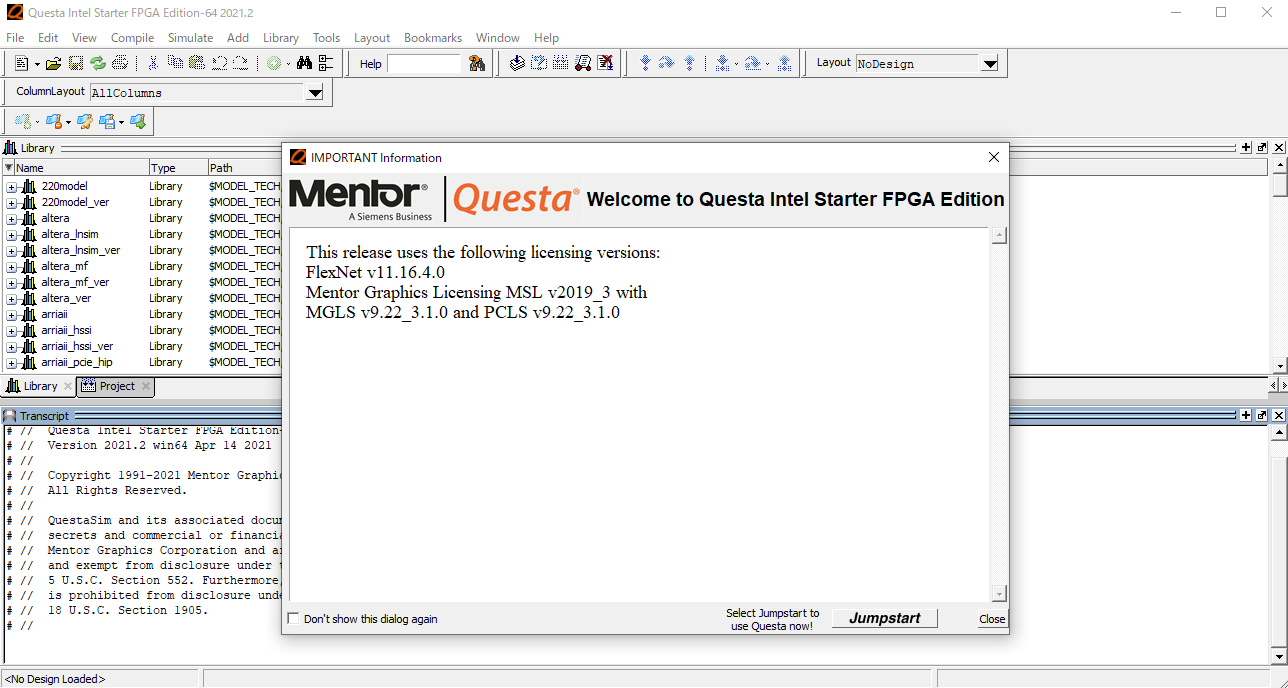

⑯ Questa® - Altera® FPGA Starter Edition が起動します。

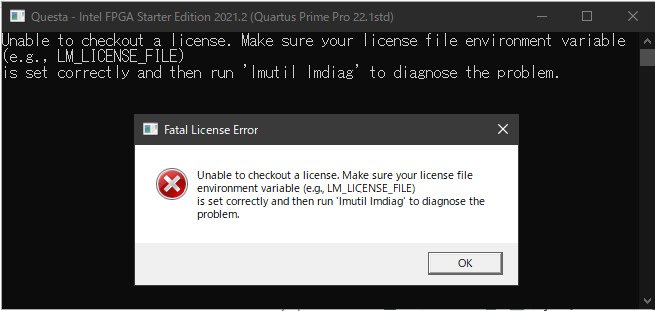

⑰ ライセンスが正しく設定されていない場合は、Questa® - Altera® FPGA Starter Edition が起動しませんので、再度設定を確認します。(下図はエラーの例)
以上でインストールと起動の確認が終了です。
