ほんとのほんとの導入編その2. FPGA 開発をはじめるために準備するもの

こんにちは。マクニカでインテル® FPGA の技術サポートをしているインテル・F・ハナコです。
　　“その2” では、FPGA の開発に必要なアイテムを確認していきたいと思います。

FPGA 開発に必要なもの

FPGA 開発をするためには、いったい何を準備すれば良いのでしょうか。
開発に必要なものは次の6つです。

ツールをインストールするパソコン
Quartus® Prime
Questa* - Intel® FPGA Edition
評価用ボード
インテル® FPGA ダウンロード・ケーブル II (またはインテル® FPGA ダウンロード・ケーブル)
開発ソフトウェアの操作マニュアル、インテル® FPGA のドキュメント (必要に応じて)

パソコンと評価用基板およびインテル® FPGA ダウンロード・ケーブルはご自身で用意してください。
Quartus® Prime および Questa* - Intel® FPGA Edition は、インテル® のホームページからダウンロードできます。

Quartus® Prime

インテル® FPGA の開発ソフトウェアです。Quartus® Prime には、3つのエディションがあります。

	[New] Quartus® Prime	Quartus® II
バージョン	15.1 以降	15.0 以前
有償タイプ	Quartus® Prime Pro Edition Quartus® Prime Standard Edition	Quartus® II Subscription Edition
無償タイプ	Quartus® Prime Lite Edition	Quartus® II Web Edition

Quartus® Prime Pro Edition および Standard Edition はライセンスが必要な有償タイプで、ご契約・ご購入後に Web 上でライセンスを取得し、セットアップ後に使用するソフトウェアです。

Quartus® Prime Lite Edition は、無料かつ無期限で使用できるソフトウェアです。開発できるデバイスのラインナップや最適化オプションなどに一部使用制限はありますが、FPGA 開発に必要な最低限の機能をカバーしています。論理回路の設計入力から基板上のデバイスを動作させるところまで作業可能なので、Lite Edition でも十分に FPGA 開発に使用できます。また、ライセンスの取得も不要なので、インテル® のホームページからダウンロード後にパソコンへインストールすれば、すぐにその時点で使用できます。

各エディションの違いは、下記ページで確認できます。

インテル® Quartus® Prime 開発ソフトウェアの各エディションの比較（メーカーサイト）

Quartus® Prime 各エディションは、こちらからダウンロードできます。

インテル® FPGA 開発ツール　ダウンロード・センター　（メーカーサイト）

ダウンロード方法は下記ページをご覧ください。

インテル® Quartus® Prime 開発ソフトウェアおよび Questa* - Intel® FPGA Edition のダウンロード方法

ダウンロード終了後、インストールを開始します。ウィザード形式のインストーラーが起動しますので、その指示に従い作業を進めてください。なお、インストール先は、全角やスペースの入らないフォルダーパスを使用してください。（NG例: C:\Program Files）ツールが正常に起動しなくなる場合があります。

インストール方法は下記ページをご覧ください。

インテル® Quartus® Prime 開発ソフトウェアおよび Questa* - Intel® FPGA Edition のインストール方法

「知る人ぞ知る、4つ目のエディション？」

Quartus® Prime には、Pro Edition、Standard Edition、Lite Edition の他に、実はもう一つ “Evaluation モード” が存在します。

Evaluation モードは、評価版として 30 日間無料で有償の Quartus® Prime エディション全ての機能を利用できるツールです。しかしデバイスへの書き込みファイルは生成できません。

Evaluation モードは、Lite Edition で制限されている機能を試したいとき、あるいは Pro Edition を使用してみたいときにお試しください。

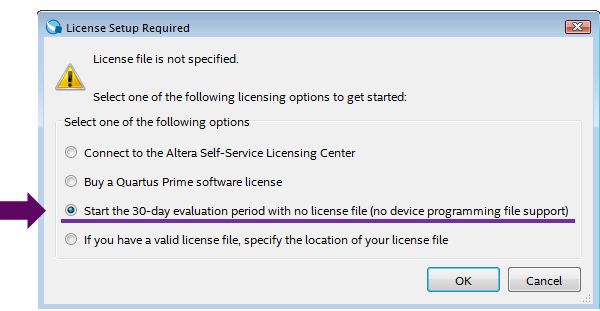

Evaluation モードで使用するには、パソコンに Quartus® Prime Standard Edition (または Pro Edition) をインストールしてください。Quartus® Prime を起動すると以下のダイアログボックスが表示されます。

Quartus® Prime Standard Edition の場合

ここで「Start the 30-day evaluation period with ・・・」を選択すると、Quartus Prime を Evaluation モードで使用できます。興味があったら、ぜひ試してみてください。

**Questa* - Intel® FPGA Edition**

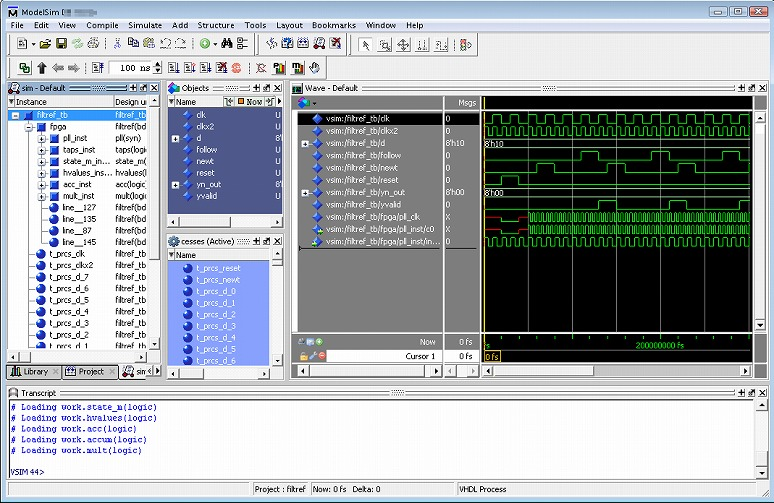

Questa* - Intel® FPGA Edition は、Siemens EDA 社の Questa ソフトウェアを、インテル® デバイスを限定対象とした製品で、設計した自分のデジタル論理回路が意図した通りの動作をしているかをソフトウェア上で確認するためのシミュレーター・ツールです。FPGA 開発では、作業工程のうち論理シミュレーション（”RTL レベル・シミュレーション” とも言います）で使用します。

今回 Questa* - Intel® FPGA Edition をご紹介していますが、インテル® FPGA をサポートしている HDL 専用シミュレータをあなたがすでに所有していて、かつそのバージョンが “使用する Quartus® Prime バージョンで推奨されている” ならば、お持ちのシミュレーターを使用してください。

Quartus® Prime の EDA ツール・インタフェース情報は、ご利用になるエディションおよびバージョン向けのリリースノートに記載された "EDA Interface Information" で確認してください。

Questa* - Intel® FPGA Edition には、有料タイプの “Questa*- Intel® FPGA Edition” と、無料タイプの “Questa*- Intel® FPGA Starter Edition” があります。

各エディションの特徴は、こちらで確認してください。

Questa* - Intel® FPGA Edition のインストール用ファイルのダウンロードは、以下のリンク先で行えます。

Questa* - Intel® FPGA Edition のダウンロードはこちら

ダウンロード終了後、インストールを開始します。ウィザード形式のインストーラーが起動しますので、その指示に従い作業を進めてください。

なおインストール先は、全角やスペースの入らないフォルダーパスを使用してください。（NG例: C:\Program Files）ツールが正常に起動しなくなる場合があります。

評価用ボード

通常は、ユーザーの仕様に合った FPGA 搭載基板をユーザーが製造します。でも、その基板を作るには時間と手間とコストがかかります。ですから、まずは評価用基板でFPGA を動かして、ツールの使い方や FPGA の特徴にいち早く触れてみましょう。
FPGA 初心者向けオススメ評価用基板は、コレ！

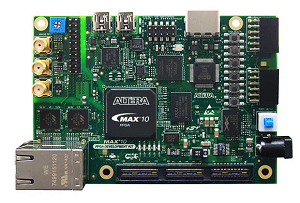

[MAX® 10 FPGA 開発キット]

MAX® 10 （マックステン）は、CPLD である従来の MAX® シリーズよりも高速性と集積度を大幅に向上した不揮発性の FPGA です。今までの MAX® CPLD シリーズには無かった PLL (Phase Locked Loop)、DSP、内蔵メモリブロックなどを搭載し、Stratix® や Cyclone® シリーズなどの FPGA で必須のコンフィギュレーション用外部メモリ（ブートメモリー）を内蔵したワンチップ・タイプの新しいタイプの FPGA デバイスです。

各基板に搭載されている MAX® 10 デバイスについてはメーカーサイトをご覧ください。

この基板はインテル® FPGA ダウンロード・ケーブル USB-Blaster™ II の機能を内蔵しているため、梱包されている Mini USB ケーブルをつなげばすぐに使用できます。

MAX® 10 FPGA 開発キットの価格・納期などは、弊社スタッフまでお問い合わせください。

あるいは、こちらでもお求めいただけます。

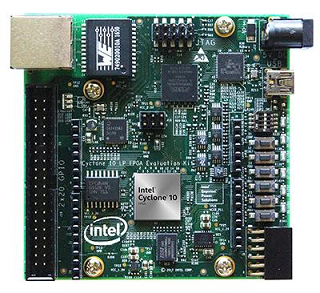

[Cyclone® 10 LP FPGA 評価キット]

インテル® Cyclone® 10 LP FPGA 評価キットは、産業、医療、自動車など、さまざまな市場や応用向けの包括的な汎用評価プラットフォームを提供します。
この基板はインテル® FPGA ダウンロード・ケーブル USB-Blaster™ II の機能を内蔵しているため、梱包されている Mini USB ケーブルをつなげばすぐに使用できます。

搭載されている Cyclone® 10 LP デバイスについてはメーカーサイトをご覧ください。

Cyclone® 10 LP FPGA 評価キットの価格・納期などは、弊社スタッフまでお問い合わせください。

あるいは、こちらでもお求めいただけます。

また、ご自身で初心者向けの FPGA 評価用基板を探す場合は、以下の選考ポイントを参考にしてください。
　✔　インテルの FPGA が搭載されている（できれば、新しいファミリがgood！）
　✔　FPGA の動作確認は、パソコンと評価用基板のみで可能（特殊な装置は不要）
　✔　リファレンス・デザイン（サンプル回路）が付属していて、Quartus Prime で設計できる
　✔　評価基板にインテル® FPGA ダウンロード・ケーブルの機能が内蔵されている
　　　→ 内蔵されていない場合は、別途 USB-Blaster™ II を購入
　✔　外部から FPGA へアクセスできる I/O ピンが多くあり、評価したいインターフェースに対応した拡張コネクターがある

これらを考慮して購入を検討してください。

インテル® FPGA ダウンロード・ケーブル II

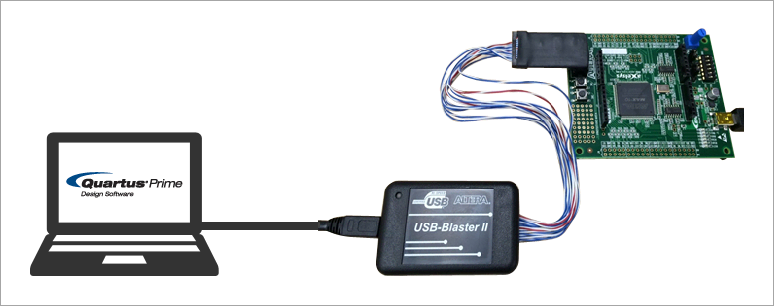

インテル® FPGA ダウンロード・ケーブル II (別称 USB-Blaster™ II （ユーエスビー・ブラスター・ツー)) という専用のダウンロード・ケーブルを使用し、Quartus® Prime （パソコン）で設計した自分のデジタル論理回路のデータを対象のインテル® のデバイスへ転送します。パソコンとのインターフェースは USB ポートで、データを転送するためのユーティリティーは Quartus® Prime に付属した Programmer （プログラマー）と言うツールを使用します。

最新の評価用基板の多くは USB-Blaster™ II の機能が実装されていて、その場合はこの専用ケーブルは不要です。（基板に付属された USB ケーブでパソコンと基板を接続し、データを転送します。）そのため現時点で必須ではありませんが、ユーザー仕様の製作基板に対して実装されたインテル® のデバイスへのデータ転送には、必ずこの USB-Blaster™ II が必要になります。
こちらもこちらでお求めいただけます。

開発ソフトウェアの操作マニュアル、FPGA のドキュメント

Quartus® Prime や Questa* - Intel® FPGA Edition の使い方がわからないと設計は始められません。各種ドキュメントは無料でホームページから閲覧およびダウンロードができます。

また、マクニカグループの技術サポート・チームもオリジナル資料をリリースしています。もちろん日本語です！
英語資料の直訳ではなく、日々サポートで経験している “お客様の困った” に寄り添う内容になっていて、ツールの各機能や開発のフローに対応した形式でわかりやすく資料化されています。マクニカのオリジナル資料は以下をご覧ください。

Altera® FPGA の開発フロー

メーカーがリリースしているドキュメント各種もチェックしましょう。

資料のトップページ
デバイス関連のドキュメントはこちら

これで環境は整いました！
ではいよいよ・・・と行きたいところですが、開発をするには最低限の知識を備えないとなりません。どんなことが必要なのか、次の回で確認していきましょう。

ほんとのほんとの導入編その3. FPGA 開発をはじめるために必要な知識へつづく
