最近の Altera® FPGA では、標準的に PCI Express (PCIe) をサポートしています。Altera® FPGA でPCI Express を実装しようと思った時に、まず何から手を付ければいいのか？悩んだ人も多くいると思います。例えば、
・どの FPGA デバイスが何をサポートしているのか？
・FPGA デバイス毎にどの程度の転送レートに対応しているのか？
・FPGA デザインの方法は？リファレンスデザインの有無は？
などなど、いろいろ気になることがあると思います。
ツールは、Altera® Quartus® Prime 開発ソフトウェアや、場合によっては Quartus® Prime にバンドルされている Altera® Qsys システム統合ツールを使うこともあります。
初めて Altera® FPGA で PCI Express を実現する人向けに、選定からデザイン手法の概要までの流れを紹介します。
ステップ１：使用するデバイスの選択する

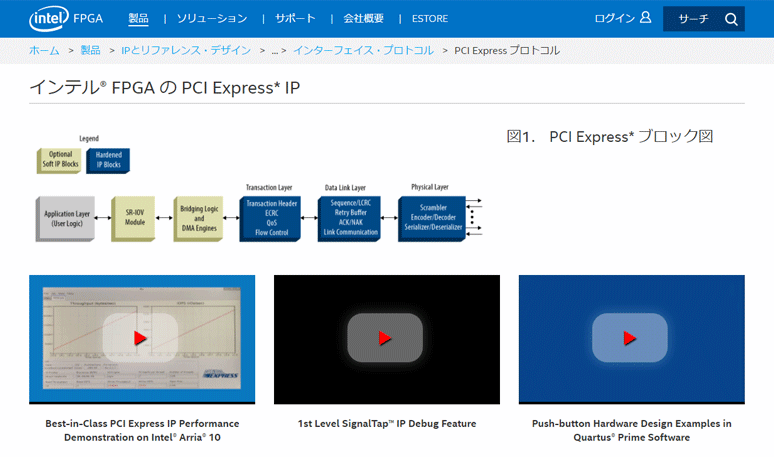

はじめに、Altera® FPGA サイトの PCI-Express プロトコル ページをご覧ください。ここでは、PCI Express プロトコルの概要や機能、デバイス・サポート、スタート・ガイド、技術サポートの項目から、Altera® FPGA の PCI Express ソリューションの概要を確認できます。
PCI Express プロトコル
https://www.intel.com/content/www/us/en/programmable/products/intellectual-property/ip/interface-protocols/m-pci-express-protocol.html
デバイス・サポートの項目を見ると、実現したい構成がどのデバイスでできるかを確認できます。例えば、PCI Express Gen1 x4 の構成であれば、一覧にあるすべてのデバイスで実現できます。また、Gen3 x8 を実現したい場合には、実現できるデバイスが限られます。
また、「デバイス・コンフィギュレーションと機能サポート」の中にエンドポイントやルート・ポートという記載がありますが、Altera® FPGA の PCI Express IP は、エンドポイントやルート・ポート（ルート・コンプレックスを実装する場合のポート）の両方が実現可能です。ルート・コンプレックスを実現する場合には、IP コアの設定をルート・ポートに設定してホスト・コントローラによる制御を追加することで実現できます。

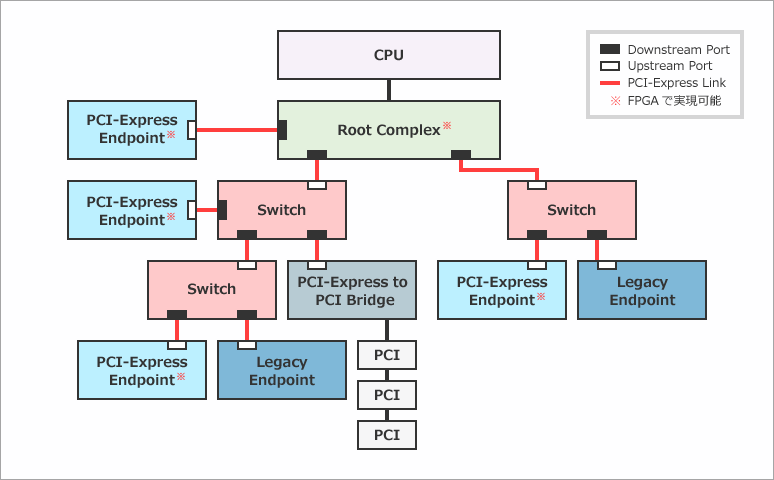

PCI Express の構成図
ステップ２：データの転送形式で FPGA 内の構成を決定する
スタート・ガイドの項目の資料一覧を見ると、Avalon-Streaming (Avalon-ST) 用の資料と Avalon-Memory Mapped (Avalon-MM) 用の資料、Avalon-MM with DMA 用の資料が存在しますが、どれを選択するかは使用条件に依存します。簡単に説明すると以下の違いがあります。
なお、Avalon-ST や Avalon-MM について気になった人は、こちらをご覧ください。
【FAQ】Avalon-MM インタフェースと Avalon-ST インタフェースの違いは何ですか？

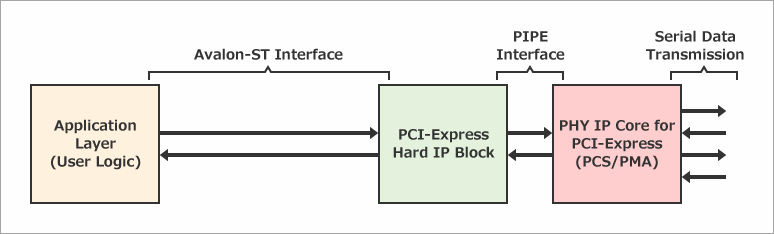

Avalon-ST 構成
PCI Express の FPGA ファブリック側のインタフェースは、Avalon-ST となります。Avalon-ST はデータをストリーム形式で転送する方式で、Start-of-Packet (SOP) と End-of-Packet (EOP) でデータの開始と終了を示します。データは PCI Express の TLP（トランザクション・レイヤ・パケット）そのものになっており、PCI Express の仕様により TLP の詳細を理解した上で実装する必要があります。その他の仕様上の制限はありません。Qsys 内での実装でも Qsys を使用しない実装でも可能です。
Avalon-ST 構成

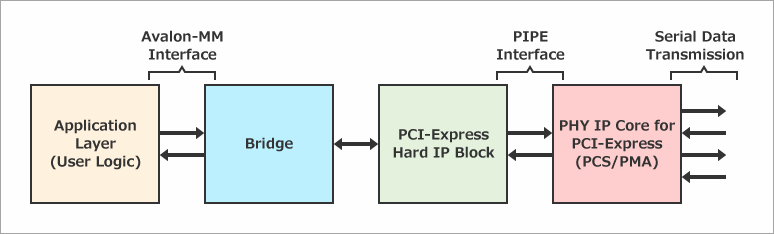

Avalon-MM 構成
PCI Express の FPGA ファブリック側のインタフェースは、Avalon-MM となります。Avalon-MM はデータをメモリ・マップド形式で転送する方式で、データの送受信時にはアドレスの指定が必要となります。実装上 Qsys の使用が必須となっており、Qsys 内部のアドレス空間とホスト PC のアドレス空間との間でアドレス変換の処理が必要となります。ただし、TLP の詳細を理解する必要なく比較的容易に実装が可能となります。仕様上の制限としては、Avalon-ST 構成に比べてタグのサポートが少ない、シングル・ファンクションのサポートのみ、ECRC forwarding 未サポート、Expansion ROM 未サポートとなります。
Avalon-MM 構成

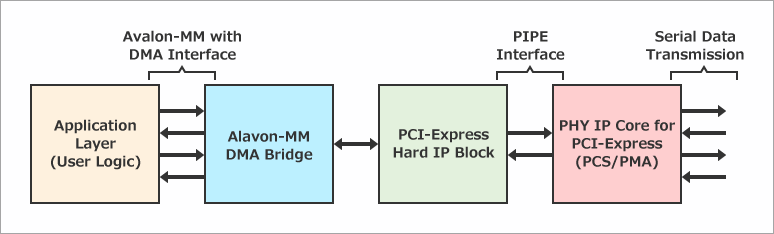

Avalon-MM with DMA 構成
基本的な構成は Avalon-MM 構成と同じですが、より高効率な転送を行うために、コアに DMA エンジンが実装されている構成となります。仕様上の制限は Avalon-MM 構成の制限と合わせて、ルート・ポートを実現できないことや TLP の対応に制限がある構成となります。詳細は各資料内に比較表があるので、そちらを参照してください。
Avalon-MM with DMA 構成
上記を踏まえて、実現したいケースによりどの構成を選択するかを決定します。
ケース1
ルート・ポート/エンドポイントをシングル・ファンクションで実現するようなケースでは、Avalon-MM 構成での実現が一般的です。DMA を使用したい場合には、Qsys に標準で付属している modular Scatter-Gather Direct Memory Access (mSGDMA) を使用することで高速な DMA 転送も実現できます。タグのサポートが少ない、シングル・ファンクションのサポートのみ、ECRC forwarding 未サポート、Expansion ROM 未サポートなどの制限事項がありますが、その点に抵触しない限り、この構成での実現を推奨します。
ケース2
ルート・ポート/エンドポイントをマルチ・ファンクションで実現するようなケース、また、Qsys を使用したくないケースでは、Avalon-ST 構成での実装が必須となります。TLP の詳細を理解してAvalon-ST パケットの実装はユーザ・ロジックで行う必要があります。
ケース3
例えば、Gen3 x8 構成で可能な限り高効率な転送を実現したい場合には、Avalon-MM with DMA 構成を選択します。DMA エンジンが Avalon-MM ブリッジ内にあるため、より高効率な転送が実現できます。
ステップ３：リファレンス・デザインで試す
以下には、Avalon-MM 構成のリファレンス・デザインが纏まっています。
Intel FPGA Wiki：PCI Express in Qsys Example Designs
以下は、Avalon-MM with DMAのデザインとなります。
Cyclone_V_Gen2x4_AVMM_DMA
Cyclone_V_Gen2x4_AVMM_DMA_external_DDR3
Arria_V_Gen2x4_AVMM_DMA
Arria_V_Gen2x4_AVMM_DMA_external_DDR3
Arria_10_Gen3x8_AVMM_DMA
Arria_10_Gen3x8_AVMM_DMA_external_DDR4
Stratix_10_Gen3x8_AVMM_DMA
各リファレンス・デザインは、Altera® FPGA の各デバイス・シリーズの評価用ボードで動作するように作られています。以下の開発キット用のデザインが用意されています。ソフトウェアのサンプルも用意されているので、評価用ボードがあれば実機での動作確認がすぐにできます。
- Arria® II GX FPGA 開発キット
- Cyclone® IV GX トランシーバ・スタータ開発キット
- Cyclone® IV GX FPGA 開発キット
- Stratix® IV GX FPGA 開発キット
- Arria® V GX スタータ開発キット
- Cyclone® V GT FPGA 開発キット
- Arria® 10 GX FPGA 開発キット
- Stratix® 10 GX FPGA 開発キット
参考情報
Avalon-ST 構成の実装資料
Quartus® Prime にて生成可能なリファレンス・デザインを使用することができます。Arria® 10 FPGA を例にすると、IP Catalogから Arria 10 Hard IP for PCI Express を選択し起動します。Example Designs タブから操作することで、Quartus® Primeプロジェクトが生成されます。このデザインは、Avalon-ST 構成となります。
Altera® FPGA で PCI Express（Avalon-ST 編）
Avalon-MM 構成の実装資料
Altera® FPGA で PCI Express（Avalon-MM 編）
PCI Express ハード IP を使用した DMA 転送の実現
