インテル® FPGA のコンフィグレーション

インテル® FPGA を初めて使用する時に、コンフィグレーションって何？と思った人はいませんか？

FPGA は電源投入後にコンフィグレーションさせないと動作しません。この記事では、コンフィグレーションの概要とスキームについて、FPGA 初心者の方にもイメージできるように解説しようと思います。

コンフィグレーションとは？

簡単に言うと、SRAM ベースの FPGA にデザイン（設計）データをロードすることです。

FPGA は SRAM ベースのデバイスなので、電源投入しただけでは何も動きません。動作させるには、FPGA のデザイン・データを ROM から転送させる必要があります。

これをコンフィグレーションと呼びます。
電源投入後のコンフィグレーションは、一般的には自動的に開始されます。

コンフィグレーション ROM には FPGA のデザイン・データ（コンフィグレーション・データ）を事前に書き込んでおく必要があります。

これをプログラミングと呼んでいます。

プログラミングについては、別の記事で一例を紹介しています。

FPGA 経由で EPCQ デバイスへプログラミング（JIC プログラミング）

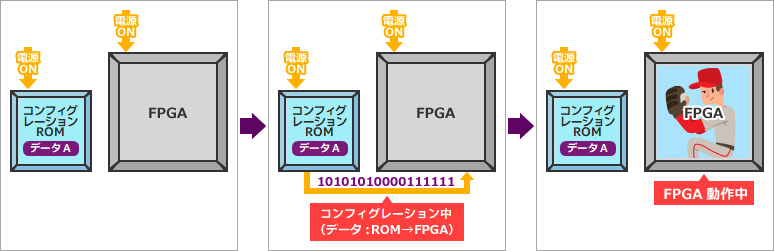

　　図1　FPGA コンフィグレーションのイメージ

コンフィグレーションの種類（スキーム）

コンフィグレーションの種類（スキーム）は、大きく分けて 3種類あります。

MSEL ピンというコンフィグレーションのモードを決定するピンの状態を電源投入時に認識して、そのモードによるコンフィグレーションがなされます。MSEL ピンの設定とコンフィグレーションのモードとの関係は、FPGA ファミリによって異なるので、使用する FPGA のドキュメントを必ず確認してください。

Active モード

FPGA 自身がコンフィグレーションの制御をおこない、コンフィグレーション ROM からのデザインデータを受け取ります。

使用できるコンフィグレーション ROM は、インテル純正のコンフィグレーション・デバイス（EPCQ-A / EPCQ / EPCS）や一部のサード・パーティー製 Flash メモリーです。
デバイス・コンフィグレーション - サポートセンター（インテル）

デザイン & デバッグ・ガイドラインも、参考にしてください。
アクティブ・シリアル・コンフィグレーション　デザイン & デバッグ・ガイドライン

Active Serial (x1)：データが 1本
Active Serial (x4)：データが 4本

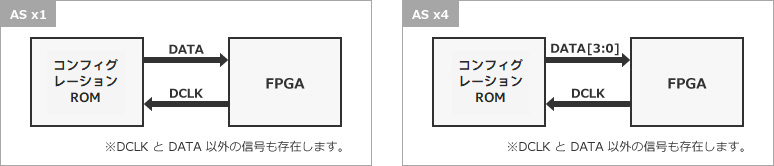

　　図2　Active モード

Passive モード

外部にコンフィグレーションを制御するデバイスがあり、FPGA はコンフィグレーション ROM からデザイン・データを受け取るのみです。

コンフィグレーション・コントローラーとしては、マイコンや Parallel Flash Loader (PFL) IP を実装した MAX® 10 / MAX® V / MAX® II などが考えられます。マイコンによる制御の場合は、ユーザーが制御プログラムなどをすべて作成する必要があります。（無償の PFL IP による制御の方が、ユーザーに負担が少なくオススメです。）

使用できるコンフィグレーション ROM は、CFI / QSPI / NAND Flash メモリーです。

Passive Serial (PS)：FPGA が受信するDATA 線が1本（シリアル）

Fast Passive Parallel (FPP)：FPGA が受信する DATA 線が複数本（8/16/32 本）

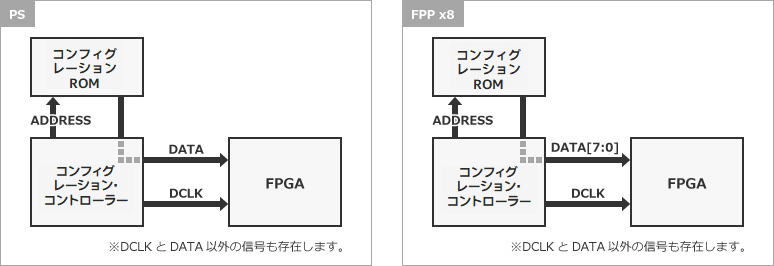

　　図3　Passive モード

なお、PFL IP を使用する場合、PFL がサポートしている Flash メモリーがユーザーガイドに記載されています。詳しくはドキュメントをご覧ください。
Parallel Flash Loader (PFL) IP のユーザーガイド

JTAG モード

JTAG モードは、おもにデバッグ時に使用するモードで、SOF ファイルを Quartus® Prime の Programmer からインテル® FPGA ダウンロード・ケーブル（USB-Blaster II など）を使用して FPGA の JTAG ポートから直接コンフィグレーションさせます。

　　図4　JTAG モード

コンフィグレーション ROM の容量の選び方

FPGA のデザインデータは、使用する FPGA によって異なります。基本的には、FPGA のドキュメントに記載されている RBF ファイルのサイズより大きいものを選んでください。
なお、このコンフィグレーション・データを圧縮してコンフィグレーション ROM に格納することができます。その時の圧縮率は、コンフィグレーション・データのビットストリームに依存するので、事前に圧縮率を知ることはできません。

Cyclone® 10 LP を例に説明します。Cyclone® 10 LP は、下図のように 8種類の Density（ロジック規模）のデバイスが用意されており、それぞれの RBF サイズが示されています。基本的には、この RBF サイズを目安にコンフィグレーション ROM に容量を選定します。（開発時には、最新の英語版のドキュメントで必ずご確認ください。）

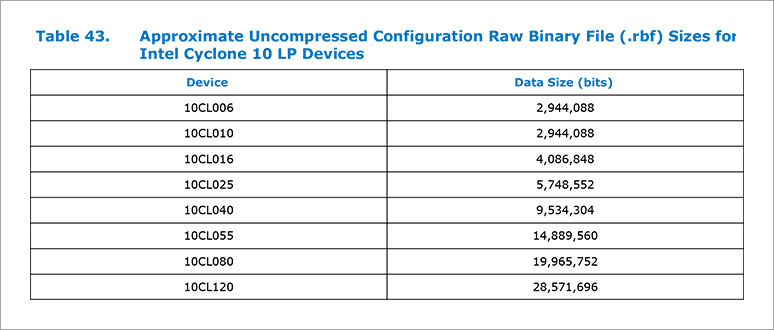

　　図5　コンフィグレーショ・データの目安（Cyclone 10 LP）

各 FPGA のコンフィグレーション・サイズは、ドキュメントで確認できます。
Stratix® 10　/　Stratix® V
Arria® 10　/　Arria® V
Cyclone® 10 GX　/　Cyclone® 10 LP　/　Cyclone® V
※ Configuration Bit Stream Sizes や Raw Binary File Size などのキーワードで検索してください。

Quartus® Prime でのコンフィグレーションの設定

Quartus® Prime でコンフィグレーションの設定をしておけば、コンパイル時にプログラミング・データを自動で生成してくれます。
コンフィグレーションの設定やプログラミング・データの変換については、こちらをご覧ください。

Quartus® Prime デバイス・オプションの設定方法
 Quartus® Prime プログラミング・ファイルの生成や変換（Convert Programming Files）

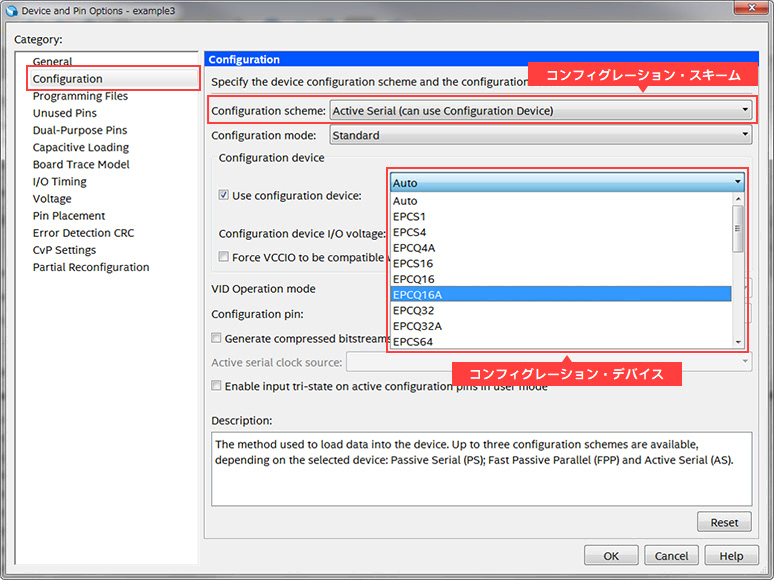

　　図6　コンフィグレーションの設定（Quartus® Prime）
