Programming File Generator で .pof / .jic / .rpd を作成してみよう

こんにちは。

マクニカでインテル® FPGA 製品の技術サポートをしているインテル・F・ハナコです。

インテル FPGA の開発ソフトウェアである Quartus® Prime Pro Edition には、FPGA コンフィグレーション用のファイル変換ツールとして以下の2つがあります。

いずれの変換機能も FPGA 用の .sof を入力ファイルとし、使用するコンフィグレーション・メモリーに応じた出力ファイル形式に変換します。

各ファイル変換ツールは、サポートしている FPGA ファミリーが異なります。

FPGA	ファイル変換機能
FPGA	Programming File Generator	Convert Programming Files
Intel Agilex® 7 Stratix^® 10	✔^※	×
Arria^®10 Cyclone^® 10 GX	×	✔
備考	Quartus Prime Pro Edition 18.0 からサポートされた機能	Pro および Standard Edition で従来使用されてきた機能 (操作についてはこちらのコンテンツをご覧ください。)

※ Quartus® Prime Pro Edition の Programming File Generator は、Intel® MAX® 10 および Intel® Cyclone® 10 LP もサポートしています。

ここでは、Programming File Generator を使用して、コンフィグレーション・メモリー用ファイル .pof / .jic / .rpd を生成する方法をご案内します。

操作方法

1. Programming File Generator を起動
2. FPGA ファミリーおよびコンフィグレーション・モードを選択
3. 生成するファイル・フォーマットを選択
4. .sof をセット
5. コンフィグレーション・メモリーを選択 (.pof/.jic 生成時のみ)
6. Serial Flash Loader を転送する FPGA を選択 (.jic 生成時のみ)

以下より、具体的に画面操作を説明します。

1. Programming File Generator を起動

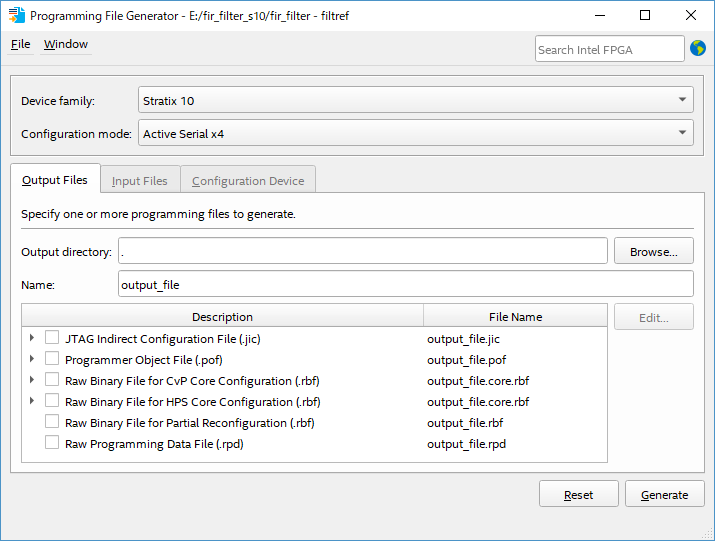

File メニュー＞ Programming File Generator を選択し、GUI を起動します。

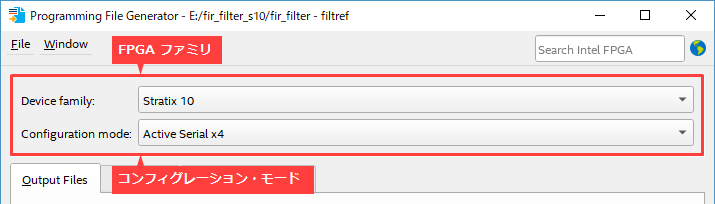

2. FPGA ファミリーおよびコンフィグレーション・モードを選択

該当する FPGA ファミリー、コンフィグレーション・モードを選択します。

項目	概要	選択肢
Device family	コンフィグレーションの対象となる FPGA ファミリーを指定します。	Agilex, Stratix 10, Cyclone 10 LP, MAX^® 10
Configuration mode	コンフィグレーションの方式を指定します。	Active Serial x4, AVST x8, AVST x16, AVST x32

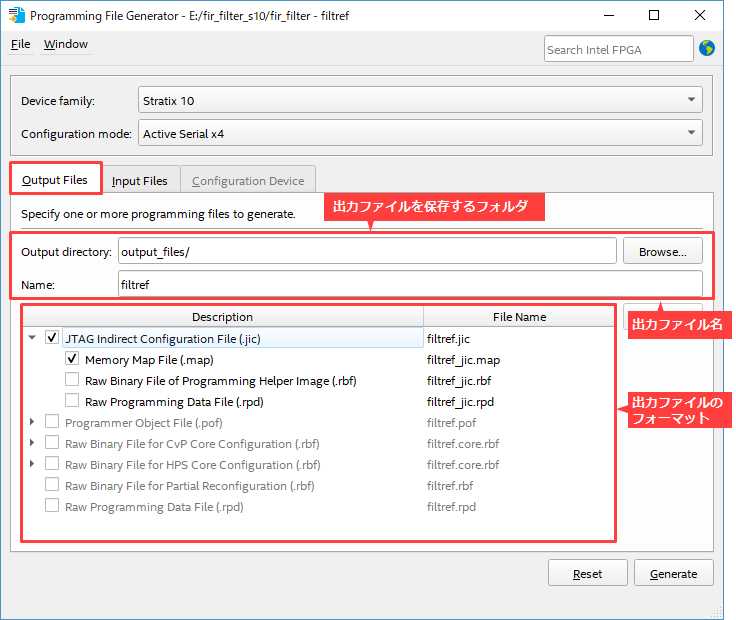

3. 生成するファイル・フォーマットを選択

Output Files タブにおいて、出力ファイルの保存フォルダー、ファイル名、ファイル・フォーマットを選択します。

項目	概要	選択肢
Output directory	出力ファイルを保存するフォルダーを指定します。	任意
Name	出力ファイル名を指定します。	任意
	生成するファイルのフォーマットを選択します。	JTAG Indirect Configuration File (.jic) Programmer Object File (.pof) Raw Binary File for CvP Core Configuration (.rbf) Raw Binary File for HPS Core Configuration (.rbf) Raw Binary File for Partial Reconfiguration (.rbf) Raw Programming Data File (.rpd)

4. .sof をセット

Input Files タブにおいて [Add Bitstream] ボタンをクリックし、対象の FPGA 用 .sof を選択します。

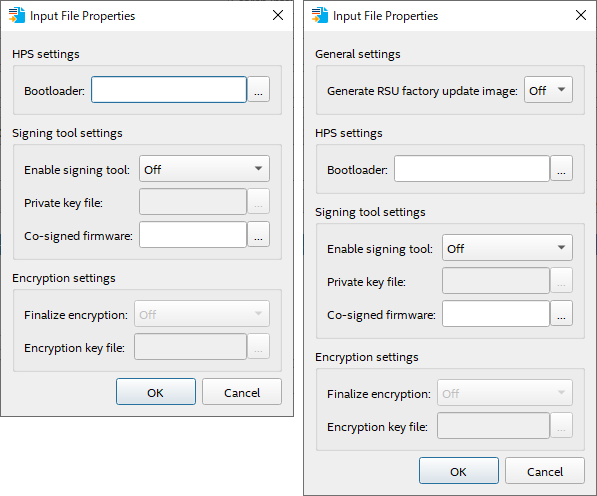

ファイル選択後に sof ファイル部分をハイライト選択すると [Properties] ボタンがクリック可能になります。ここではセキュリティオプションや Bootloader の設定をおこなうことができます。

Compression 機能は自動で On に設定されます。

必要に応じて、オプションを追加してください。

(左).pof, .jic 選択の場合 / (右).rpd 選択の場合

rpd ファイルを生成する場合は、[Generate] ボタンをクリックし、作業を終了してください。

pof ファイルおよび jic ファイルを生成する場合は、次の操作5 へ進みます。

5. コンフィグレーション・メモリーを選択 (.pof/.jic 生成時のみ)

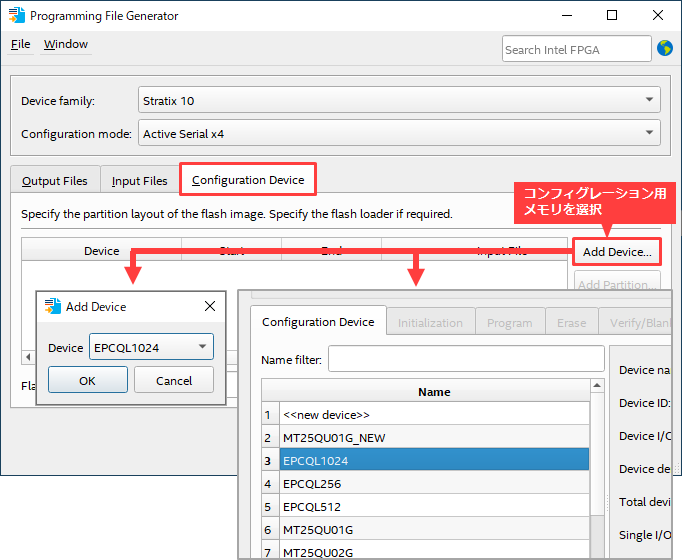

Configuration Device タブにおいて [Add Device] ボタンをクリックし、コンフィグレーション用メモリーを指定します。

　　(左).pof 選択の場合 / (右).jic 選択の場合

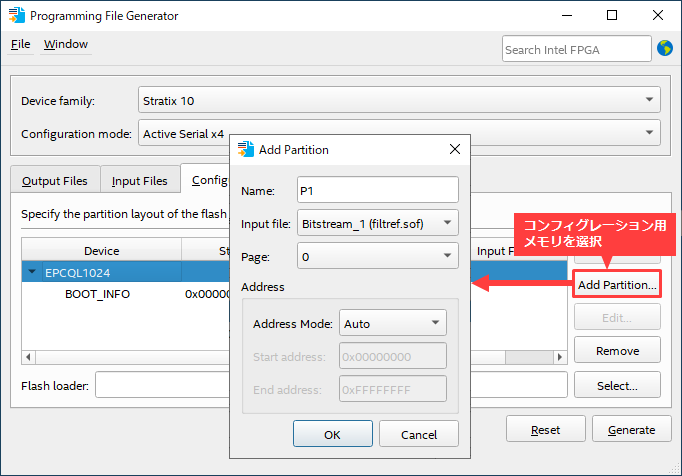

次に、選出したコンフィグレーション用メモリーをハイライト選択後に [Add Partition] ボタンをクリックし、操作4でセットした sof ファイルと格納するページ番号などを指定します。

項目	概要
Name	設定した内容に任意名をつけます。
Input file	操作4 でセットした sof ファイルを選択します。
Page	sof ファイルを格納するページを指定します。
Address	必要に応じてアドレスを指定します。

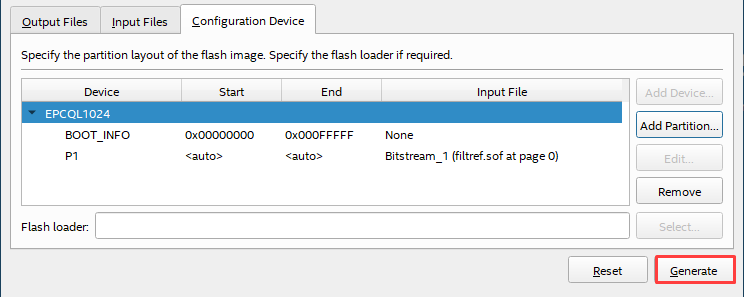

pof ファイル生成する場合は、[Generate] ボタンをクリックし、作業を終了してください。

jic ファイルを生成する場合は、次の操作6 へ進みます。

6. Serial Flash Loader を転送する FPGA を選択 (.jic 生成時のみ)

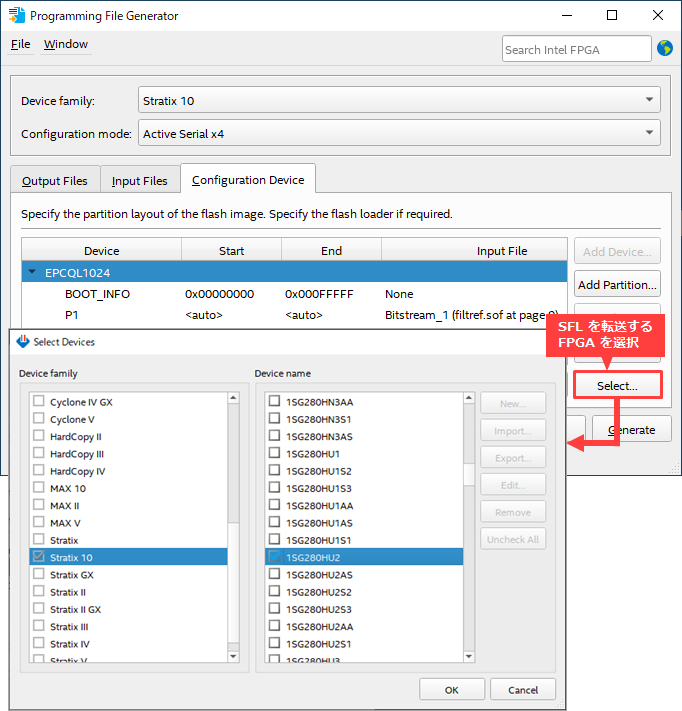

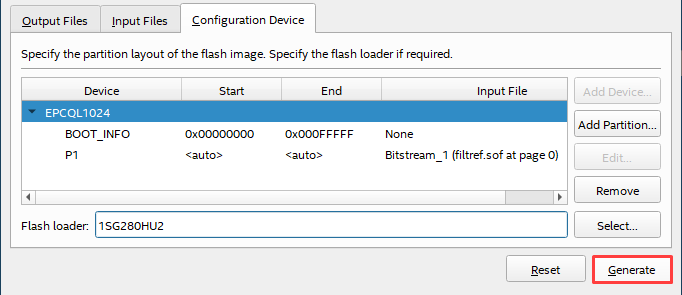

[Select] ボタンをクリックし、Serial Flash Loader (以下 SFL) を転送する FPGA を選択します。

[Generate] ボタンをクリックし、作業を終了してください。
