こんにちは。
マクニカでインテル® FPGA 製品の技術サポートをしている インテル・F・ハナコ です。
インテル® の MAX® 10 は不揮発性の FPGA です。コンフィギュレーション用のフラッシュ・メモリ（CFM）を内蔵しているので、外部にコンフィギュレーション・メモリは必要ありません。
今回は、その CFM のちょっと変わった使い方、“デュアル・コンフィギュレーション” をご紹介します。
デュアル・コンフィギュレーションの概要
MAX® 10 の CMF は圧縮されたコンフィギュレーション・イメージを最大2つまで格納することができ、その2つのイメージを動作中に切り替えて使用することができます。この構成を “デュアル・コンフィギュレーション” と言います。
（ただしデバイスに2つのイメージを格納するには、圧縮率を30%以上にする必要があります。）
MAX® 10 には機能オプションとして “コンパクト” と “フラッシュ” と “アナログ” の3タイプがあります。
その中で、コンフィギュレーション・モードとして “Dual Compressed Image“ をサポートしている “フラッシュ” と ”アナログ” だけがデュアル・コンフィギュレーションに対応しています。
（ただ、フラッシュ・タイプは WLCSP（ウェハ・レベル・チップ・スケール・パッケージ）で一般的にはあまり使用されないので、事実上 “アナログのみ” と言えます。）

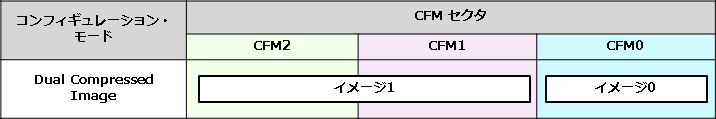

MAX® 10 の CFM は、CFM0/CFM1/CFM2 の3セクタで構成されています。（10M02 は CFM0 のみ。）
CFM0 はコンフィギュレーション・イメージ0の領域として使用され、CFM1 と CFM2 はコンフィギュレーション・イメージ1の領域として使用されます。

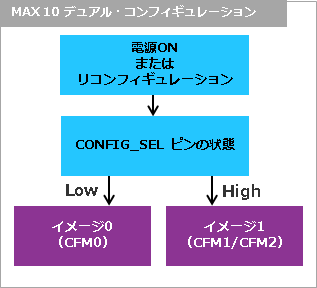

デュアル・コンフィギュレーションは、MAX® 10 の CONFIG_SEL ピンを使用してイメージの選択をします。デバイス外部から CONFIG_SEL ピンに High または Low を供給し、MAX® 10 の電源投入時またはリコンフィギュレーション開始時のこのピンの状態に応じて、どちらのイメーがコンフィギュレーションされるかが決まります。
★ 参考資料 （Device Pin Connection Guidelines より）
「MAX 10 FPGA Device Family Pin Connection Guidelines」
準備しよう
MAX® 10 でデュアル・コンフィギュレーションを実現するためには、これら以下が必要です。
● MAX® 10 デバイス（フラッシュあるいはアナログ機能オプション対応）の搭載された開発ボード

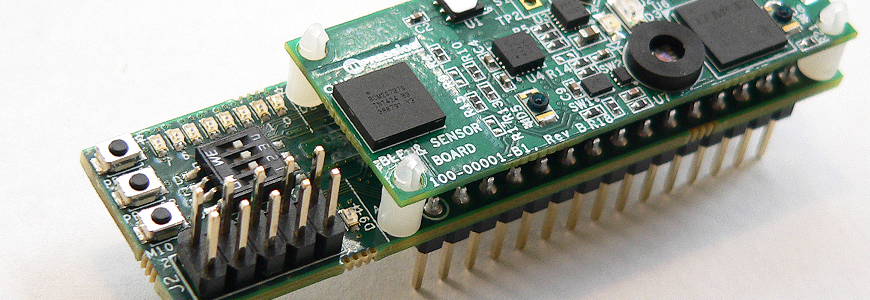

例えば、Odyssey MAX® 10 FPGA Eva Kit（以下 Odyssey）や MAX® 10 FPGA 開発キットなどが使用できます。（※ボードの選定条件として、CONFIG_SEL ピンへの入力が High/Low と切り替えられることが絶対条件です。）
● 使用する開発ボードに応じたダウンロード・ケーブル
Odyssey の場合は、USB-Blaster™ または USB-Blaster™ II があった方が楽チン。（無くても microUSB ケーブルで対応可能。参考記事はコチラ）
MAX® 10 FPGA 開発キットの場合は、USB-Blaster™、または USB-Blaster™ II 、または付属の miniUSB ケーブルで Embedded USB-Blaster™ II 対応。
● Quartus® Prime Lite Edition（Pro/Standard Edition でもOK）
MAX® 10 は無償のツールで開発できちゃいます。
● 使用する開発ボード向けのデザイン・プロジェクトを2種類
ひとまず作業フローを体験したいときは、デュアル・コンフィギュレーション用のサンプル・デザインを使っちゃいましょう！Design Store からデザイン・プロジェクトを入手できます。
★ 参考記事 FPGA のサンプル・デザインを無料で手に入れよう
Odyssey のデュアル・コンフィギュレーション用サンプル・プロジェクト（Quartus® Prime 16.0 用）はコチラから入手できます。
MAX® 10 FPGA 開発キットのデュアル・コンフィギュレーション用サンプル・プロジェクト（Quartus® Prime 16.0 用）はコチラから入手できます。
実際にやってみよう
ザックリ作業をお話しすると、2つのプロジェクトの SOF ファイルを合成すれば良いのですが、単に合わせれば良いわけではありません。各プロジェクトのデザインにおいて、デュアル・コンフィギュレーション用の IP（無償で使えます）を組み込みます。
流れはこんな感じ。
1. デザインにデュアル・コンフィギュレーション用 IP を組み込む
2. デュアル・コンフィギュレーション対応にオプションを設定
3. コンパイルして SOF を生成
4. 2つのプロジェクトの SOF ファイルから POF ファイルを作成
5. MAX® 10 デバイスへ POF をダウンロードして動作確認
6. CONFIG_SEL への入力を切り替えて動作確認
1. デザインにデュアル・コンフィギュレーション用 IP を組み込む
各プロジェクト・デザインの最上位階層に、デュアル・コンフィギュレーション用 IP を組み込みます。
まず一方のプロジェクトを開き、IP を作成します。

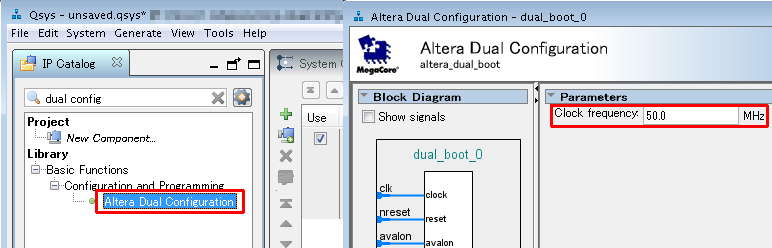

Tools メニュー ＞ Qsys を起動し、IP Catalog（画面左上）から “Altera Dual Configuration” をダブルクリックで選択します。
パラメータ設定画面が表示されるので、この IP へ供給するクロックの周波数を設定します。（例えば、Odyssey の場合は 50MHz に、MAX® 10 FPGA 開発キットの場合はクロック周波数が4種類選択できる仕様なので選択した周波数を設定します。）なお、設定できる周波数は最大 80MHz までです。
Finish ボタンをクリックし、Qsys システムに追加させます。

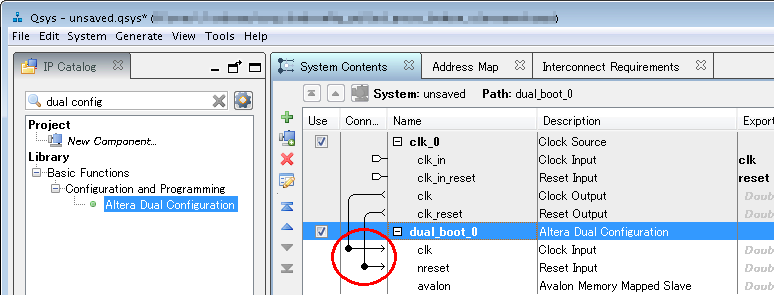

デュアル・コンフィギュレーション用 IP のクロック（clk）とリセット（nreset）ポートを下図のように接続します。
Clock Source（デフォルト名 clk_0）のクロック周波数を 先程設定した Altera Dual Configuration のクロック周波数と同じ値に設定します。
Qsys の File メニュー ＞ Save As において、IP の名前と保存フォルダを指定します。

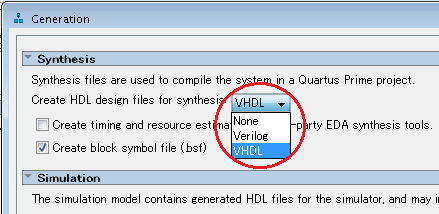

画面右下の Generate HDL ボタンをクリックすると Generation ダイアログボックスが表示されるので、論理合成用に生成される HDL 言語（Verilog/VHDL）を指定します。
Output Directory のパスを確認して、画面右下の Generate ボタンをクリックします。
Generate ウィンドウにログが表示され、“Generate: completed successfully” のメッセージが確認されたら IP 作成完了です。Close ボタン、続けて Finish ボタンをクリックして画面を閉じます。
.qip をプロジェクトに追加するようにメッセージが表示されるので、Add/Remove Files in Project（Project メニュー）から IP を生成したフォルダ内の synthesis フォルダに保存されている .qip ファイルを Add ボタンで登録します。
続いて、Altera Dual Configuration IP をプロジェクトの最上位デザインに加え、クロック、リセット（Low アクティブ）を接続します。編集終了後、デザインを保存してください。
2. デュアル・コンフィギュレーション対応にオプションを設定

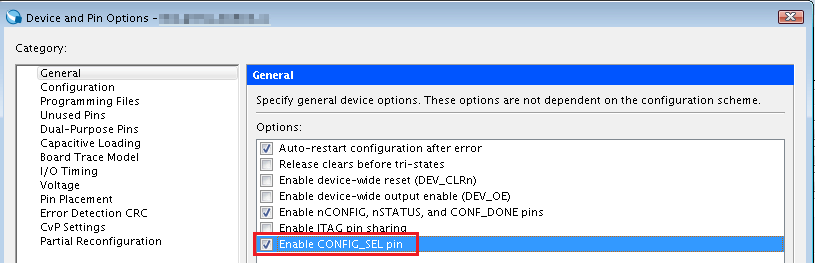

Device and Pin Options（Assignments メニュー ＞ Device）において、各種オプションを設定します。
[General カテゴリ]
・Enable CONFIG_SEL pin オプション = ON に設定します。
[Configuration カテゴリ]
・Configuration Scheme : Internal Configuration
・Configuration Mode: Dual compressed Images
・Generate compressed bitstreams オプション : ON
設定したら、全てのダイアログボックスをOKボタンで閉じます。
3. コンパイルして SOF を生成
Quartus® Prime 画面左下に位置する Tasks ウィンドウの Compile Design をダブルクリックし、コンパイルを実行、完了させます。その後、プロジェクトを終了します。
※ この 1～3 の作業を、もう一方のプロジェクトでも行ってください。
4. 2つのプロジェクトの SOF ファイルから POF ファイルを作成

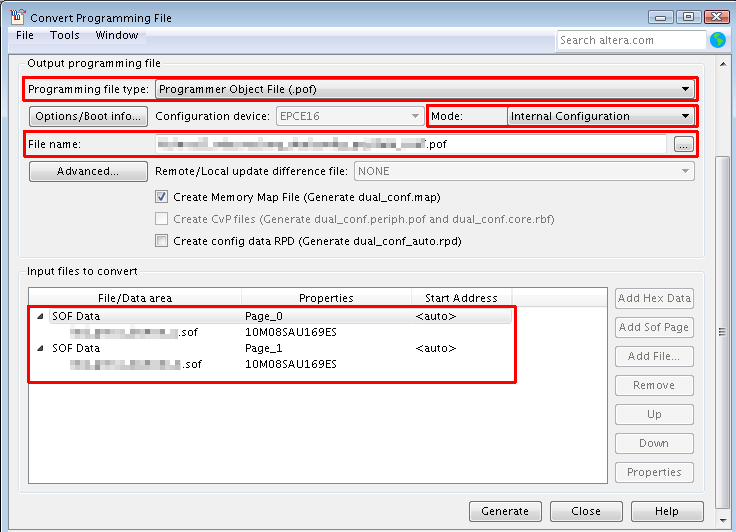

Quartus® Prime の File メニュー ＞ Convert Programming Files を起動し、以下の設定をします。
[Output programming file]
・Programming file type: Programmer Object File (.pof)
・Mode: Internal Configuration
・File name: 作成する POF ファイルのファイル名と保存フォルダを指定
（必要に応じて Options/Boot info オプションを設定してください。）
[Input files to convert]
・SOF Data を選択して、Add File ボタンをクリック。Page_0 に CFM0 へ書き込むプロジェクトの SOF ファイルを選択します。
・Add Sof Page ボタンをクリックし、Page_1 を追加します。下段の SOF Data を選択して、Add File ボタンをクリック。Page_1 に CFM1 へ書き込むプロジェクトの SOF ファイルを選択します。
Generate ボタンをクリックして、”Generated ファイル名.pof successfully” のメッセージと共に POF ファイルが作成されます。
Close ボタンでウィンドウを閉じます。
5. MAX® 10 デバイスへ POF をダウンロードして動作確認
POF ファイルを書き込む前に、CONFIG_SEL ピンのステータスを確認、設定しておきましょう。
ちなみに Odyssey や MAX® 10 FPGA 開発キットの場合は、CONFIG_SEL ピンは DIP スイッチでプルアップ/プルダウンを切り替えられる仕様になっています。
では MAX® 10 の CFM に POF ファイルを書き込みましょう。

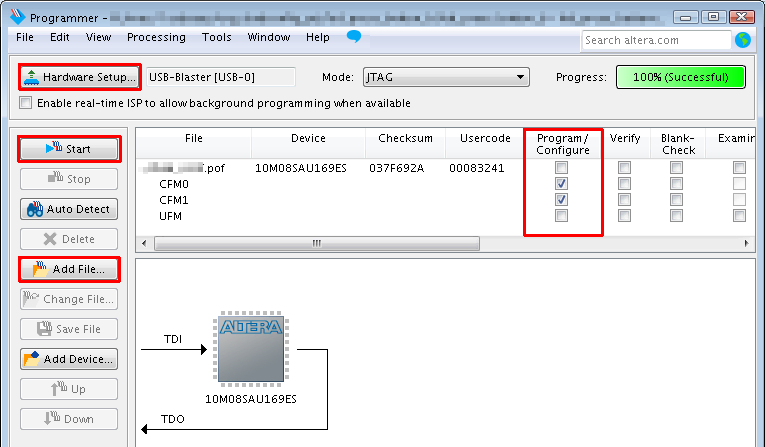

ボード、ダウンロード・ケーブルなどの準備をしたら、Tools メニュー ＞ Programmer を起動し、以下を設定します。
・Hardware setup: 使用するダウンロード・ケーブルを選択
・Mode: JTAG
・Add File ボタン: 作成した POF ファイルを選択
・Program/Configure オプション: ON
★ 参考情報: もしも Hardware Setup に USB-Blaster™ 系の名前が表示されないときは…
USB-Blaster™ II のドライバーをインストールしてみよう
USB-Blaster™ のドライバーをインストールしてみよう
Windows 10 に USB-Blaster™ および USB-Blaster II ドライバをインストールできないときの対処方法
Start ボタンをクリックして、書き込みスタ～ト！
Progress バーが 100% を表示し、Messages ウィンドウに “Successfully performed operation(s)” のメッセージが確認できたら書き込み完了です。
ボードの電源を一度OFFしてダウンロード・ケーブルを外します。その後ボードの電源を再びON！
ボード上の CONFIG_SEL のステートに応じた CFM が選択され、そこに格納されたイメージがコンフィギュレーションされ動作していることが確認できます。
右画像は、イメージ0 が選択されて、LED0/LED1 が交互に点滅するデザインが動作している様子です。
（静止画ですみません。）
6. CONFIG_SEL への入力を切り替えて動作確認
続いて、CONFIG_SEL のステートを切り替えてみましょう。
その後、ボードの電源を再投入（OFF→ON）するか、あるいは MAX® 10 の電源を投入したままリコンフィギュレーションさせるために nCONFIG ピンをあるパルス幅以上 Low に引き下げ、再び High を供給します。
Odyssey は nCONFIG ピンが 10Ω 抵抗を介して 3.3V へプルアップ（固定）されているので、電源の再投入で対応してください。
もう一方のイメージがコンフィギュレーションされ動作していることが確認できます。
右画像は、イメージ1 が選択されて、LED6/LED7 が交互に点滅するデザインが動作している様子です。
（こちらも静止画ですみません。）

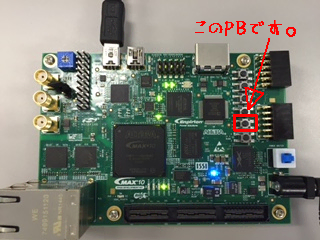

MAX® 10 FPGA 開発キットの場合は、nCONFIG ピンにプッシュボタン（PB）が付いていて、このPBを押すことで nCONFIG に Low パルスが供給されて、ボードの電源をOFFにしなくてもリコンフィギュレーションを実行することができるので便利です。
以上で、MAX® 10 のデュアル・コンフィギュレーション・システムは完成です♪
みなさんも是非体感してくださいね。
