こんにちは。

マクニカでインテル® FPGA 製品の技術サポートをしているインテル・F・ハナコです。

Cyclone® IV の EP4CE75 を使用しているユーザー必見！

FPGA 経由でコンフィグレーション ROM に jic ファイルを書き込む際に発生する不具合のワークアラウンドをご紹介します。

不具合の状況

以下の条件において、不具合が確認されています。

Tool	Quartus® II 13.1.4 以降 (Quartus Prime Standard Edition および Lite Edition を含む)
FPGA	EP4CE75
転送するファイル形式	.jic

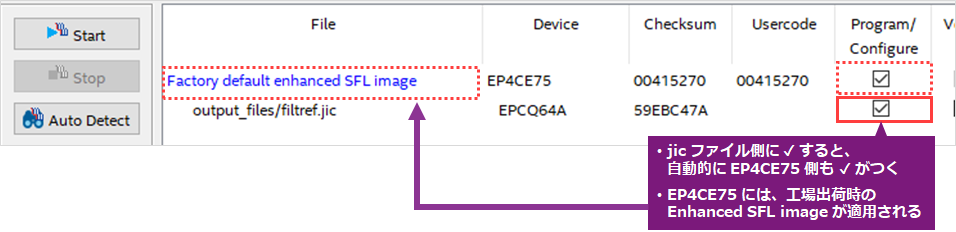

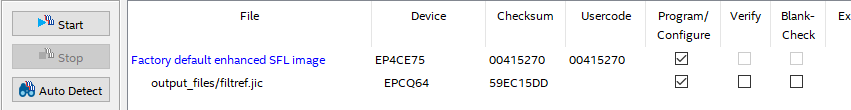

実行内容	コンフィグレーション ROM に jic ファイルを転送するため、工場出荷時の Enhanced SFL image を使用して Program オプションを実行する. <Programmer の GUI イメージ>
Programmer で発生するエラーメッセージ	Error (209025) Can't recognize silicon ID for device …

不具合の要因

Quartus II 13.1.4 以降および Quartus Prime の Programmer に装備された EP4CE75 用の Enhanced Serial Flash Loader (以下 Enhanced SFL) イメージにバグがあります。

Quartus Prime Standard および Lite Edition の ver.20.1 でも改善されていません。

▲ ページトップへ戻る

回避策

EP4CE75 用の SFL IP を自作し、その sof ファイルで jic ファイルをコンフィグレーション ROM へ転送します。

作業手順は以下のとおりです。

SFL IPを作成
トップデザインに SFL IP をインプリメント
自作の SFL IP 用にタイミング制約を追加
コンパイル

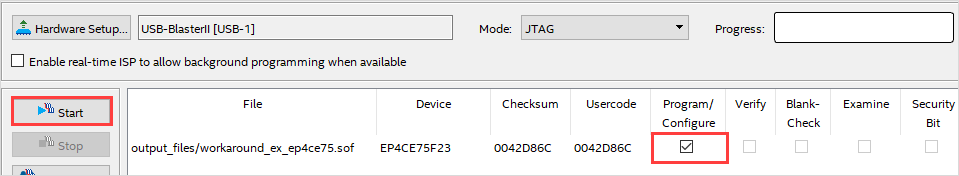

EP4CE75 に sof ファイルをダウンロード
jic ファイルをダウンロード

それでは、この作業内容をご案内します。

▲ ページトップへ戻る

1. SFL IP を作成

Quartus Prime において、ワークアラウンド用のプロジェクトを新規作成し、ターゲットデバイスに EP4CE75 を選択します。

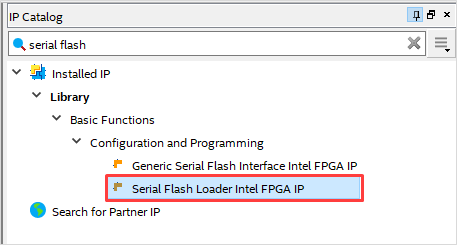

Tools メニュー＞ IP Catalog において、"Serial Flash Loader Intel FPGA IP" を選択します。

(ver.17.1 以前の Quartus Prime で作成する場合は、IP 名が Altera Serial Flash Loader IP です。)

IP Catalog

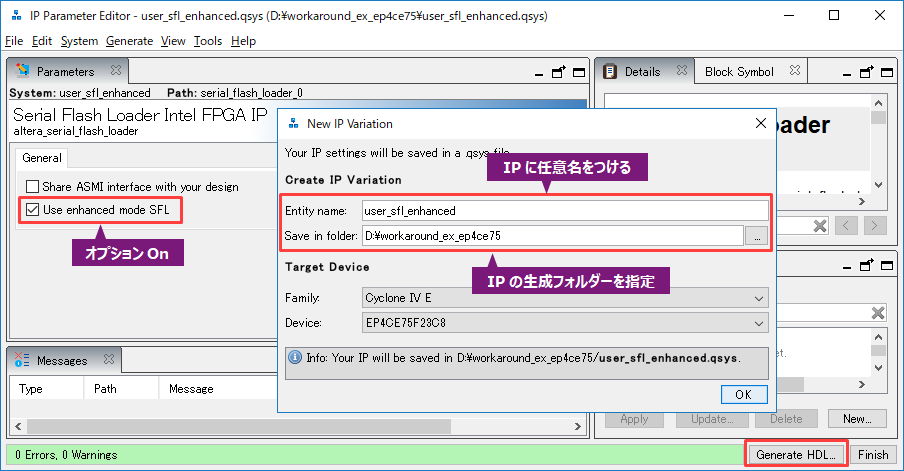

IP に対して任意名および生成するフォルダーを指定し、General タブにおいて以下のオプションを有効にします。

Use enhanced mode SFL = On

Serial Flash Loader Intel FPGA IP

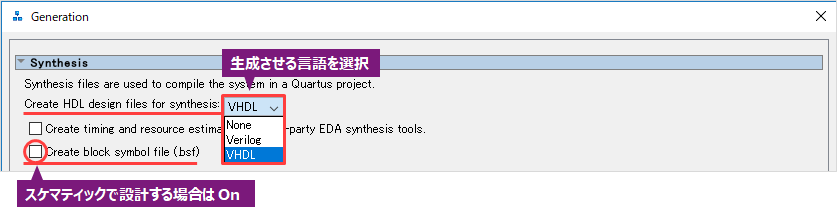

[Generate HDL] ボタンをクリックし、生成させる言語を指定します。

言語を選択

[Generate] ボタンをクリックし、SFL IP を生成します。

▲ ページトップへ戻る

2. トップデザインに SFL IP をインプリメント

File メニュー＞ New により白紙のデザインファイルを開き、最上位デザインを作成します。

エンティティ名は任意です。

手順1 で作成した SFL IP を最上位デザインにインプリメントします。

(IP の生成されたフォルダー内にあるインスタンス用のテンプレートを活用すると便利です。)

SFL IP をイネーブルにするため、入力の noe_in ポートを GND へ接続します。

以下は、VHDL のデザイン例です。

デザイン例 (VHDL)

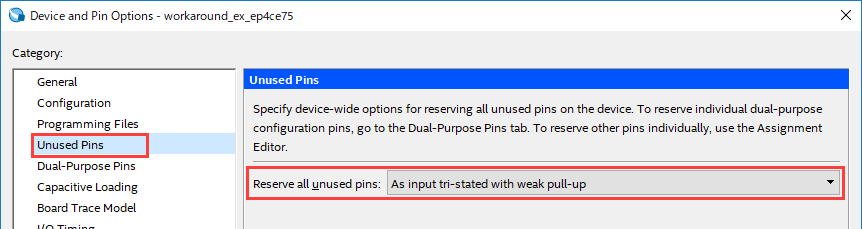

Assignments メニュー＞ Device ＞ Device and Pin Options ＞ Unused Pins を指定し

未使用ユーザー I/O ピンを以下のとおりに設定します。

Reserved all unused pins: As input tri-stated with weak pull-up

Reserved all unused pins

▲ ページトップへ戻る

3. 自作の SFL IP 用にタイミング制約を追加

SFL IP に対してタイミング制約ファイル (.sdc) を作成します。

メーカーの Web ページ Knowledge Base で公開されている制約を参考にしてください。

Why does programming of an EPCS or EPCQ device with a .jic file fail when using Cyclone IV E devices?

## 参考例
create_clock -name {altera_reserved_tck} -period 100.000 -waveform { 0.000 50.000 } [get_ports {altera_reserved_tck}]
create_generated_clock -name {ALTERA_DCLK} -source [get_ports {altera_reserved_tck}] -master_clock {altera_reserved_tck} \
[get_ports {*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_DCLK}]
##
set_input_delay -add_delay -clock [get_clocks {altera_reserved_tck}] 20.000 [get_ports {altera_reserved_tdi}]
set_input_delay -add_delay -clock [get_clocks {altera_reserved_tck}] 20.000 [get_ports {altera_reserved_tms}]
set_input_delay -add_delay -clock [get_clocks {ALTERA_DCLK}] 11.000 [get_ports \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_DATA0}]
##
set_output_delay -add_delay -clock [get_clocks {altera_reserved_tck}] 20.000 [get_ports {altera_reserved_tdo}]
set_output_delay -add_delay -max -clock [get_clocks {ALTERA_DCLK}] 0.000 [get_ports \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_DCLK}]
set_output_delay -add_delay -clock_fall -clock [get_clocks {ALTERA_DCLK}] 0.000 [get_ports \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_DCLK}]
set_output_delay -add_delay -clock [get_clocks {ALTERA_DCLK}] 13.000 [get_ports \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_SCE}]
set_output_delay -add_delay -clock [get_clocks {ALTERA_DCLK}] 8.000 [get_ports \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_SDO}]
##
remove_clock_groups -all
##
set_false_path -from [get_ports {altera_reserved_tck}] -through [get_nets \
{*altserial_flash_loader_component|\ENHANCED_PGM:sfl_inst_enhanced|dclkin~0}] -to [get_keepers \
{*altserial_flash_loader_component|\GEN_ASMI_TYPE_1:asmi_inst~ALTERA_DCLK}]
