こんにちは。
マクニカでインテル® FPGA の技術サポートをしている インテル・F・ハナコ です。
今回は、インテル® FPGA で "Lチカ" をします。 基板上の この動作を FPGA を介して行わせます。 ここでは、はじめて FPGA を開発するあなたに Nios® II を入れてLチカは、こちら のコンテンツをごらんください。(※ Nios II : インテル FPGA のソフトプロセッサー。マイコンみたいなもの。) |
■ 用意するもの
Quartus® Prime Standard Edition
または Lite Edition (無償)
ModelSim* - Intel® FPGA Edition
または ModelSim - Intel FPGA Starter Edition (無償)

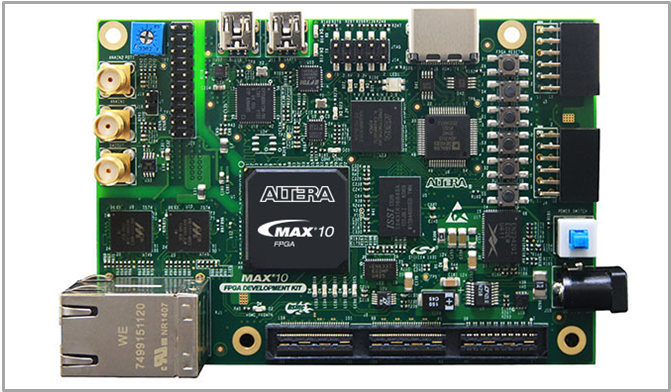

MAX® 10 FPGA 開発キット
ご検討・ご購入は、弊社までお問い合わせください。
(Macnica Mouser でもご購入いただけます。)
■ 開発ボードの接続構成

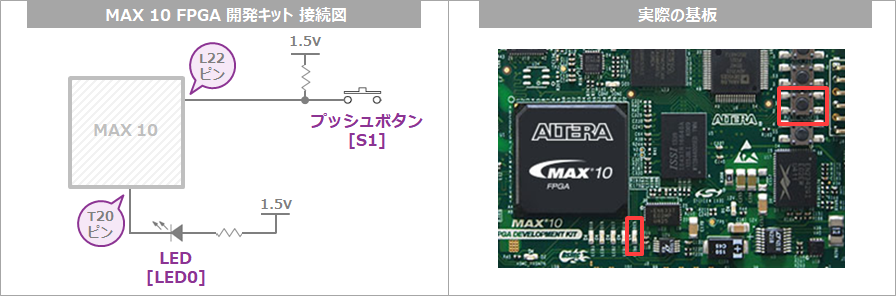

プッシュボタン [S1] と LED [LED0] は、基板上で図のような接続構成になっています。
プッシュボタンを押したら LED が点灯して、プッシュボタンを離すと LED も消灯する
この説明だけだと「なんだ、線でつなぐだけじゃん!」って思いますよね。
そうなんです!
プッシュボタンが接続している FPGA のピンと、LED につながっている FPGA のピンを、単純につなげばいいんです。
でも、つなぐって…どうやって…?
FPGA のは中身が空っぽのただの箱です。(※ あくまでもイメージです。)
なので、プッシュボタンからの入力信号を FPGA が受信して、FPGA を通り、その信号を LED へ出力するための ″デジタル論理回路″ を設計しましょう。
■ Quartus Prime で設計スタート!
インテル FPGA の開発ソフトウェア Quartus Prime を使用し、インテル FPGA の開発フロー/トップページ で紹介されているフローに基づいて作業を進めます。
(各作業へのショートカットは、画面左側の項目をクリックしてご利用ください。)
1. 論理回路を設計する
1-1.
プロジェクトを作成 します。
File ➤ New Project Wizard
ここでは、プロジェクト名と最上位エンティティ名を presspb_led に設定します。
ターゲットデバイスは、MAX 10 ファミリーの 10M50DAF484C6GES を選択します。
1-2.
Quartus Prime の下記メニューから、VHDL または Verilog HDL 用のワーキングシートを開き、HDL 言語で論理回路 (以下 デザイン) を書きます。
File ➤ New ➤ Design File カテゴリ ➤ VHDL File または Verilog HDL File
サンプルはこんな感じ。
-- VHDL sample : presspb_led.vhd
library ieee;
use ieee.std_logic_1164.all;
entity presspb_led is
port (
PB : in std_logic;
LED : out std_logic
);
end;
architecture rtl of presspb_led is
begin
LED <= PB;
end rtl;
// Verilog HDL sample : presspb_led.v
module presspb_led
(
input PB,
output LED
);
assign LED = PB;
endmodule
1-3.
Quartus Prime の下記メニューにより、デザインファイルを保存します。
ここでは、ファイル名を presspb_led.vhd、presspb_led.v とします。
File ➤ Save As
1-4.
Quartus Prime の下記メニューを実行して記述ミスが無いかをチェックし、データーベースを構築します。
Processing ➤ Start ➤ Start Analysis & Elaboration
2. 論理シミュレーションをする
ModelSim - Intel FPGA Edition または ModelSim - Intel FPGA Starter Edition で自分が作成したデザインの RTL レベル・シミュレーションを行います。
- 実行するための環境設定や基本作業フローは、こちらのコンテンツ を参考にしてください。
- 今回のデザイン用のテストベンチ・ファイルは、以下よりダウンロードしてください。
- プロジェクトフォルダーへ保存し、ファイル名を testbench.vhd / testbench.v に変更してください。
[テストベンチ] VHDL 用
[テストベンチ] Verilog HDL 用
2-1.
Quartus Prime の下記メニューより、NativeLink シミュレーションのセットアップをします。
Assignments ➤ Settings ➤ EDA Tool Settings ➤ Simulation

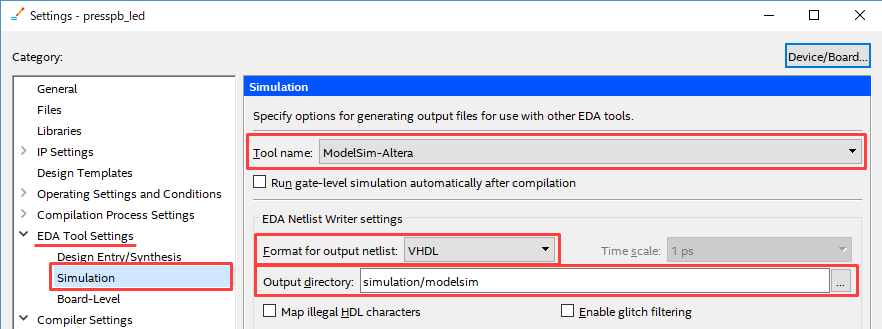

ここでは 以下のとおりに設定します。
Tool name |
ModelSim-Altera (ModelSim - Intel FPGA Edition のこと。Starter Edition もこれを選択) |
Format for output netlist |
設計に選択した言語 |
Output directory |
simulation/modelsim (デフォルトのまま) |
2-2.

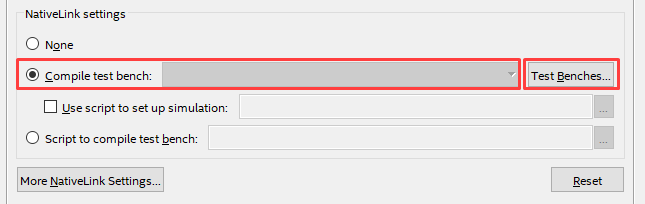

NativeLink settings 内から Compile test bench を選択し、Test Benches ボタンをクリックします。

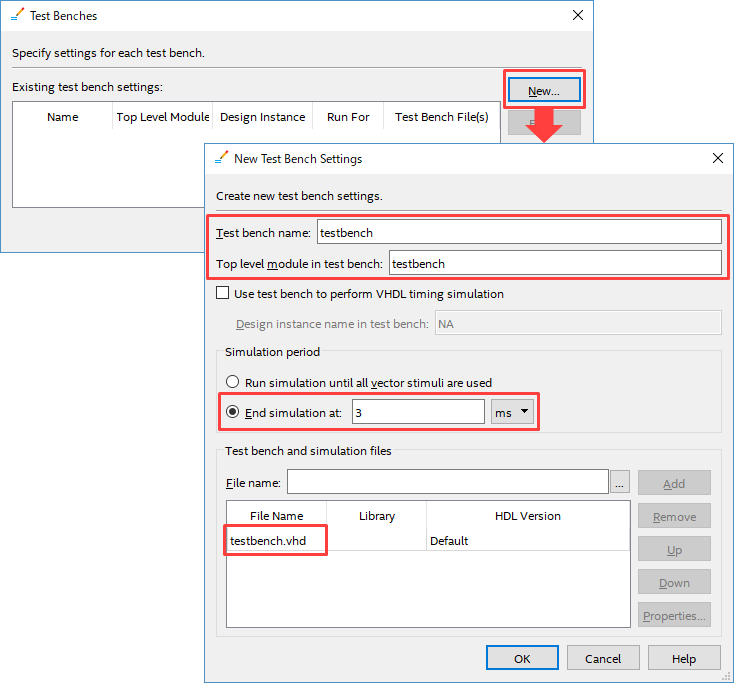

Test Benches ウィンドウの New ボタンをクリックし、New Test Benches Settings ダイアログボックスを設定します。
ここでは以下のとおりに設定します。
New Test Benches Settings ダイアログボックス (VHDL の場合)
Test bench name および Top level module in test Bench |
testbench |
Simulation period |
End simulation at を選択 / 3 ms に設定 |
File name |
ブラウズボタをクリックし、ダウンロードしたテストベンチ・ファイルを選択。Add ボタンで登録 |
各ウィンドウを OK で閉じます。
2-3.

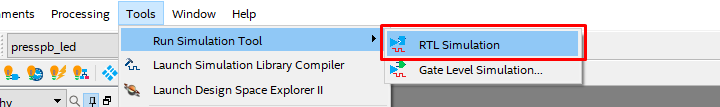

Quartus Prime の下記メニューから、NativeLink でファンクション・シミュレーションを実行します。
Tools メニュー ➤ Run Simulation Tool ➤ RTL Simulation

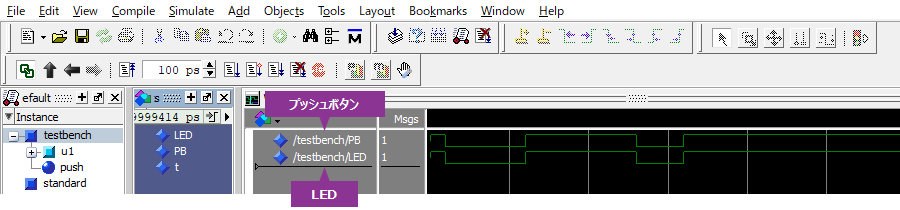

ModelSim - Intel FPGA Edition のオペレーションが自動的に実施され、Wave ウィンドウに波形が表示されます。
この波形が、期待動作かを確認します。
2-4.
ModelSim - Intel FPGA Editionのメニューから Simulate ➤ End Simulation を選択し、シミュレーションを終了します。
続いて File ➤ Quit を選択し、ModelSim - Intel FPGA Edition のGUI を閉じます。
2-5. (任意作業です。)

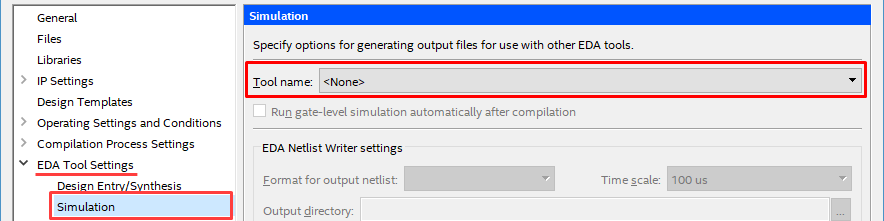

Quartus Prime の下記メニューを None に戻します。
Assignments ➤ Settings ➤ EDA Tool Settings ➤ Simulation
3. 制約を設定する
作業は Quartus Prime に戻ります。
3-1.
ピン番号を指定 します。
デザイン上の入力ピン (PB) と出力ピン (LED) を、MAX 10 の目的のピン番号に割り当て、I/O 規格を設定します。

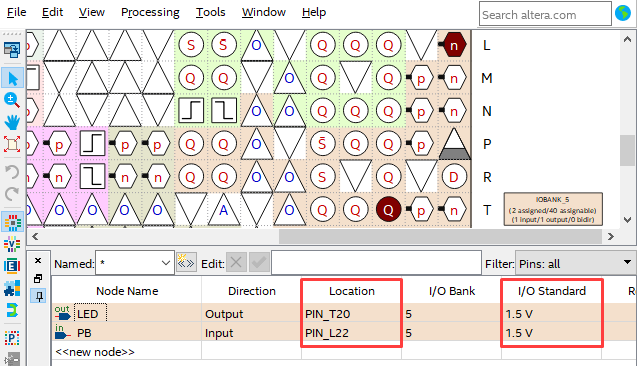

Pin Planner では、Location (ピン番号) と I/O Standard (I/O 規格) をこのように設定します。
Pin Planner でピン番号と I/O 規格を設定
各ピンの I/O Standard を "1.5 V" にしている理由は
MAX 10 FPGA 開発キット上の MAX 10 のピン T20、L22 が I/O Bank 5 に属していて
その I/O バンク(※) の電源は 1.5 V が供給されているからです。
だから LED のプルアップ電源も 1.5 V なんです。
[参考情報] I/O バンクとは?
3-2.
コンフィグレーション・モードを選択 します。
MAX 10 の CFM (コンフィグレーション用フラッシュメモリ) をどう使うか = 何モードを選ぶか、になるのですが今回は "Single Compressed Image" を選択します。
Assignments ➤ Device ➤ Device and Options ➤ Configuration ➤ Configuration mode

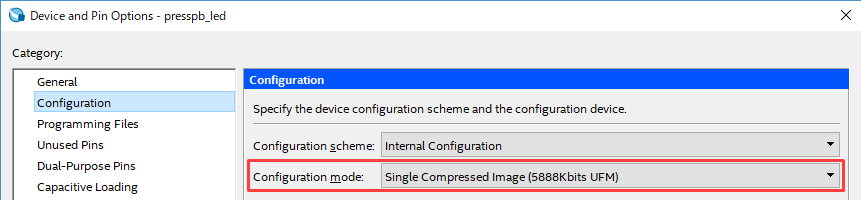

コンフィグレーション・モードを選択
3-3.
デザインに対する タイミング制約を作成&設定 します。
今回はクロック制御とは無関係で、スピードを必要とする論理回路ではないですしPin to Pin の超単純動作なので省略します。
4. コンパイルをする
いよいよでデザインをコンパイルします。
Processing ➤ Start Compilation
論理合成と配置配線が実行され、FPGA 内部に書き込むプログラムデータも同時に生成されます。
5. タイミング検証をする
コンパイル終了後に、生成された コンパイル・レポートを検証 します。
なお、この L チカでは省略しますが通常の開発では、Timing Analyzer レポートの内容を確認し、タイミング制約で与えた条件を満たす結果になったか タイミング検証 します。
タイミング違反している場合には、Timing Analyzer を使用し詳細な解析を行いながら改善に努めます
6. プログラミングをする
Quartus Prime の下記メニューから Programmer を起動し、基板上の MAX 10 にデータを転送します。
Tools ➤ Programmer
MAX 10 をコンパイルすると、2種類の書き込み用ファイル (.sof / .pof) が生成されます。
今回は実機で動作確認をする目的 (つまり デバッグ) でデータを転送したいのでMAX 10 内の CRAM(Configuration RAM)に SOF ファイルをダウンロードします。

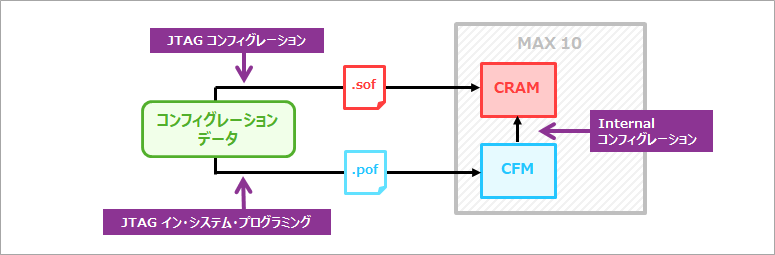

MAX 10:コンフィグレーションと転送ファイル形式の関係
MAX 10 FPGA 開発キットとパソコンを mini-USB ケーブルで接続します。
電源ケーブルを接続し、ボードに電源を供給 (On) します。
- [参考情報] USB-Blaster II ドライバーのインストール

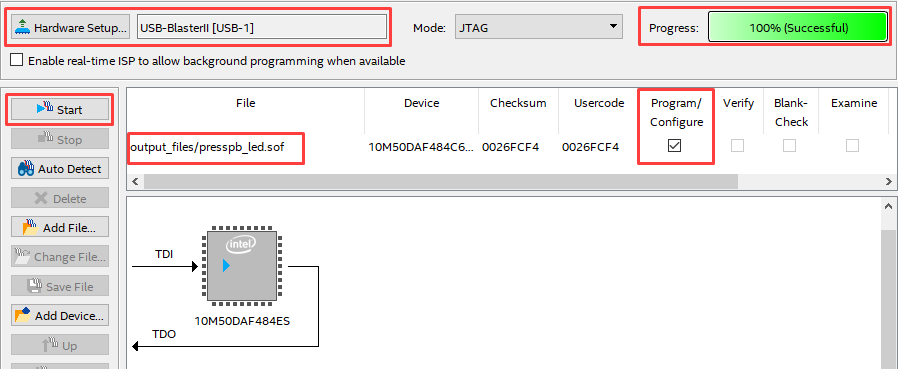

Programmer において、Hardware Setup から USB-Blaster II を選択し presspb_led.sof をセット後、Start ボタンをポチッ♪
Programmer の Progress バーが 100% になったら、データ転送完了です。
Programmer
■ いざ!実機で動作検証

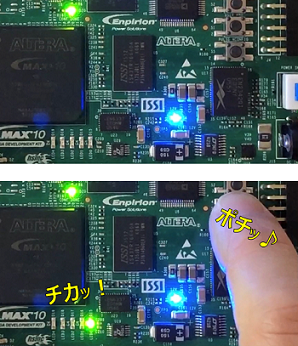

MAX 10 FPGA 開発キット上のプッシュボタン [S1] を ポチッ♪と押してみましょう。

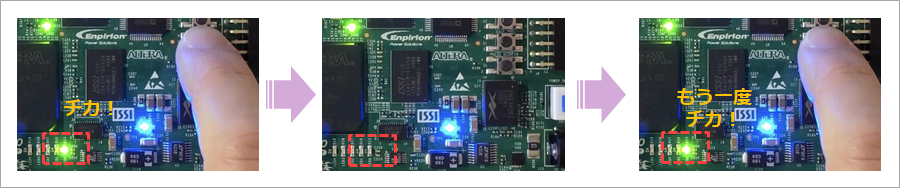

(画像をクリックすると、動画が見られます。)
おぉ、Lチカ!できました!
今書き込んだのは MAX 10 内の CRAM なので、ボードの電源を OFF にするとデータは消去されます。
デバッグが終了したら、プログラミング・データを MAX 10 内の CFM (不揮発性の Flash メモリ領域) に書き込むためにProgrammer で presspb_led.pof をダウンロードしてください。
これでボードの電源を OFF っても、データは消えることはありません。
MAX 10 は FPGA = プログラマブル・デバイスですから今回の論理回路はそのままに、出力ピンの番号を別の LED に接続されているピン番号に変更すれば点灯する LED の位置も変わります。是非お試しあれ!
今回は わかりやすくピンとピンをつなぐだけのシンプルな回路でしたがもっともっと拡張して論理回路を作れば、様々な可能が広がります。
みなさんも是非挑戦してみてください。
インテル FPGA で はじめての L チカ [第2弾] は、FPGA に Nios® II を入れてLチカ したいと思います。
お楽しみに!
■ サンプルプロジェクト
今回の L チカのデザインは、このコンテンツどおり ゼロ から作成できますがすぐに実機動作させたい場合は、以下のサンプルプロジェクトをご利用ください。
※ QAR ファイルの展開方法は、「Quartus Prime - プロジェクトの管理」の ″アーカイブ・プロジェクトの復元″ をご覧ください。
※ プロジェクトの復元方法は、「Quartus Prime はじめてガイド - プロジェクトの作成方法」の ″既存プロジェクトの起動方法″ をご覧ください。
今回の Quartus Prime での一連の作業は、こちらの動画でもご覧いただけます。
