【第 5 回】 これが究極の低消費電力手法?
低消費電力設計手法は細かな対策の積み重ねです。
細かな対策を覚えることよりも、消費電力計算式とそこに使われているパラメーターを理解して、普段から消費電力を意識した設計が重要です。
今まで、計算式を理解するのは面倒と思っていた方も、一度はじっくりと計算式を見ることをお勧めします。
自分の知っている低消費電力手法がどのパラメーターに影響しているかを見ると理解を早めることができると思います。
1.1 CMOS回路の消費電力計算式
消費電力 = ダイナミック電力 + リーク電力
= [スイッチング電力 + ショートサーキット電力]+ リーク電力
= [0.5*(C*Vs*VCC*F)*N] + [Q*VCC*F*N] + [(Idc+Ileak)*VCC]
- C:負荷容量
- Vs:信号振幅
- VCC:電源電圧
- F:動作周波数
- N:信号遷移頻度(トグル率)
- Q:貫通電流による電荷
- Idc:回路固有のDC電流
- Ileak:リーク電流
1.1.1 ダイナミック電力
信号が遷移した時の電力で、スイッチング電力とショートサーキット(貫通)電力の合計です。
(1) スイッチング電力
セルが動作して、負荷容量を充放電した際に消費する電力の事です。
負荷容量は、配線容量と次のセルの入力ピン容量の合計です。
例えば、インバーターの入力に ”L” を入力すると pMOS が ”ON”、nMOS が ”OFF” になり、VCC から電流が流れて、配線や次段の入力ピンの容量を充電します。この時に pMOS の抵抗により電力を消費します。
次に、インバーターの入力に ”H” を入れると pMOS が “OFF”、nMOS が ”ON” になり、負荷容量に充電された電荷が nMOS を通って GND へ流れます。この時に nMOS の抵抗により電力を消費します。
この容量は、配線抵抗と次段セルの入力ピン容量の合計となり、配線が長く Fanout が大きいとスイッチング電力が増加します。

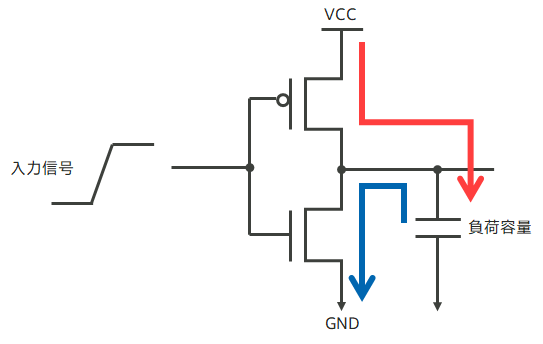

図 1.CMOSインバーター回路とスイッチング電力
(2) ショートサーキット電力
CMOS は入力信号が ”L” か ”H” で安定していれば、pMOS か nMOS のどちらかが必ず OFF になり、リーク電流を除き VCC から GND へ電流が流れません。
CMOS が低消費電力と言われてる理由です。しかし、入力信号の立上りや立下りが鈍いと、一時的に pMOS と nMOS が両方共に少し開いた ON 状態になります。
この時に、VCC から GND へショートサーキット電流が流れ、この電力をショートサーキット電力と言います。
1.1.2 リーク電力
下記の4種類のリーク電流によって通じる電力がリーク電力です。
古いプロセスでは無視できる程に小さな値でしたが、最新プロセスではかなりリーク電力が大きくなりました。
これらのリーク電力はトランジスターに電圧が掛かっていれば動作に関係なく消費します。
現在では、サブスレッショルドリーク電流とゲート・リーク電流が大半です。
サブスレッショルドリーク電流は温度依存性が高いので、高温になると更にリーク電力が増します。

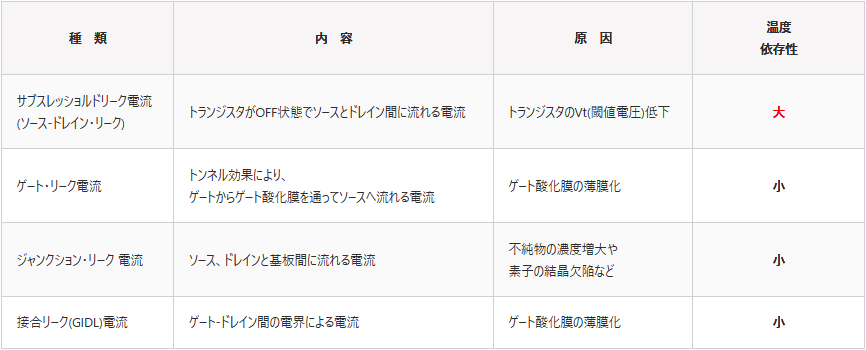

表 1.各リーク電流の比較

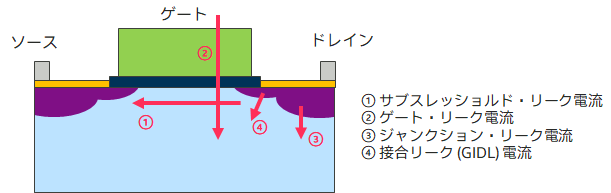

図2.nMOSトランジスターの構造とリーク電流
次回より、各パラメーターを低減する具体的な方法をご紹介します。
