こんにちは、マス男です。
今週から “タイミング解析” について連載していきます。
新人研修で最も難しかったのが、タイミング解析の講義でした。
本コラムでは、タイミング解析の講義資料やノートをまとめ、つまずいた点をご紹介したいと思います。
本日は SDC ファイルについてです。
タイミング解析とは
タイミング解析とは、ある動作周波数において、 FPGA が正確に動作するかを検証することです。
詳しくは 『 タイミング解析の概念 』 をご覧ください。
タイミング解析をするには SDC ファイルが必要
タイミング解析の研修で、難しいと思ったのが、 SDC （ Synopsys Design Constraints ）記述でした。
シノプシス・デザイン制約ファイルってなんだろう？
SDC ファイルとは ASIC 業界におけるタイミング制約の標準フォーマットで、 FPGA 業界でも取り入れられた背景があります。
タイミング解析するには SDC ファイルが必要となります。まずは SDC ファイルの新規作成方法をご紹介します。
1. デザインをコンパイル後、TimeQuest Timing Analyzer を起動
Quartus® II 画面
2. Netlist の生成

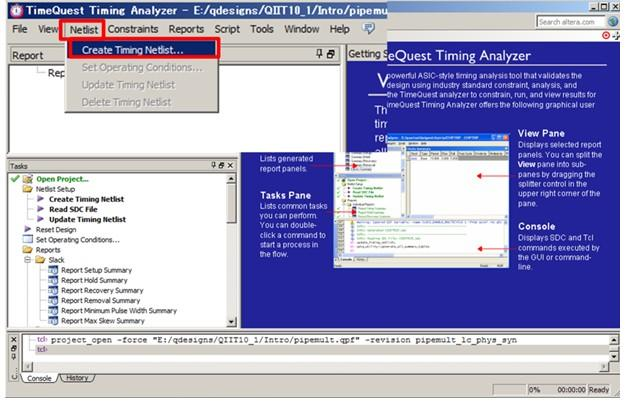

Netlist ＞ Create Timing Netlist … をクリック。
TimeQuest Timing Analyzer 画面
Create Timing Netlist にて OK をクリックし、 Netlist 生成完了。
Create Timing Netlist 画面
3. SDC ファイルの作成
File ＞ New SDC File をクリック。
テキストベースで SDC 制約を記述します。

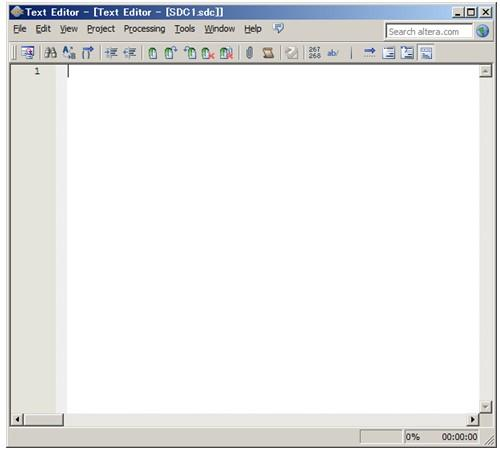

SDC ファイルの画面
SDC ファイルには何を記述するの？
下記 URL は SDC 記述の例です。
簡単にまとめると、
・動作周波数を記述
・入出力 I/O は基板の遅延情報など FPGA 外部のタイミングを記述
この2つの情報を SDC 記述することで、 FPGA が問題なく動作するか解析が可能です。
Quartus® II は FPGA 内部の 「配線による遅延時間」 「レジスタ出力遅延時間」 の情報を持っています。
しかし、FPGA 外部の 「動作周波数」 「入出力 I/O の遅延情報」 はユーザが Quartus II に与える必要があり、それが SDC ファイルなのですね！
SDC は TimeQuest Timing Analyzer で簡単に記述
SDC 記述言語を覚える必要はありません。（←安心！）
TimeQuest Timing Analyzer の GUI で簡単に記述できるのでご紹介します。
4. SDC コマンドの GUI を起動

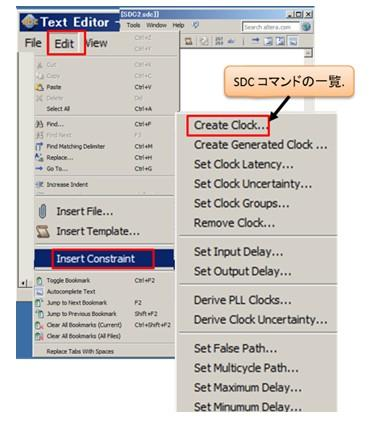

先ほど新規作成した SDC ファイルより、 Edit ＞ Insert Constraint をクリック。
SDC ファイルの画面
5．動作周波数の SDC コマンド記述

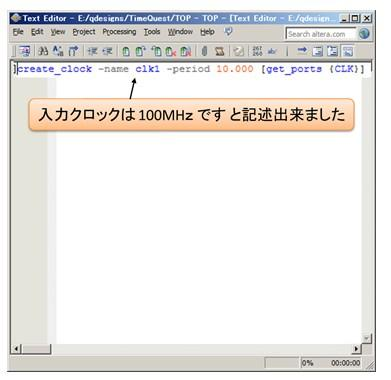

ここでは、クロック制約記述を例にご紹介します。 Create Clock … を選択。
・ Clock name : 任意の名称を記入
・ Period : 動作周波数を記入
・ Targets : HDL で定義したクロック信号名を選択
まとめ
・タイミング解析をするには SDC が必要
・SDC とは、デバイス外部の遅延情報を記述したテキストファイル
・SDC コマンドは TimeQuest Timing Analyzer の GUI で簡単に記述できる
