[#1] に続きご紹介している、EPCQ/EPCQA/EPCS に格納した複数のコンフィギュレーション・データを FPGA が自動で切り替える制御動作を、HDL デザイン（ステートマシン回路）で作成する方法、今回はその [#2] です。
なお、これまでの内容は下記の記事をご覧ください。
FPGA のコンフィギュレーション・データを切り替える方法 HDL 編 [#1/3]

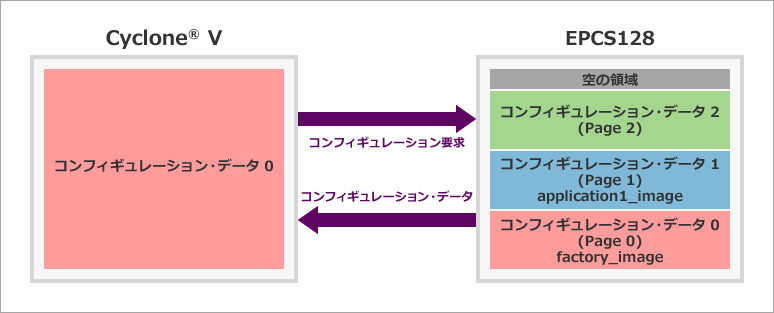

コンフィギュレーション・データの切り替えイメージ（今回の仕様）
ステップ1：Page 0 用デザインを作成
Page 0 に書き込むためのデザインを作成し、コンパイル、実機検証、sof ファイルのリネームを行います。
現在 Project Navigator ウィンドウにセットされているサンプル・プロジェクトの最上位デザインが、factory_image であることを確認します。

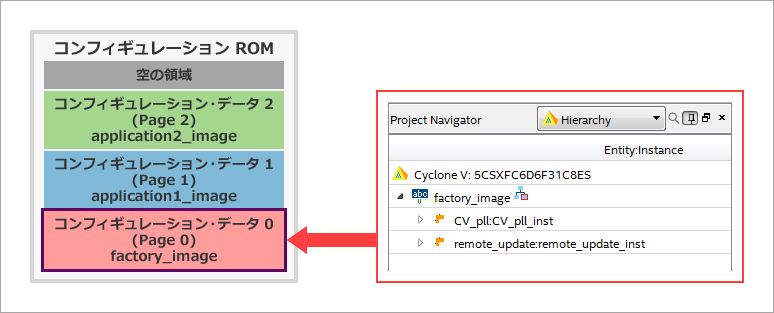

コンフィギュレーション ROM の Page 0 に格納するデザインは factory_image（イメージ）
1. サンプル・プロジェクトの設定を評価ボードに応じて編集

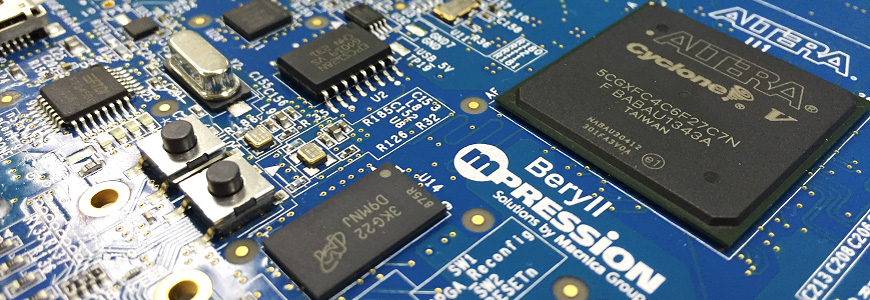

今回は Cyclone® V (5CGXFC4C6F27C7) と EPCS128 が搭載された Mpression 製の Beryll ボードを使用します。
サンプル・デザインのプロジェクトは Cyclone® V SoC Development Kit (5CSXFC6D6F31C6N、EPCQ256 搭載) 向けに構成されているので、Beryll ボードに対応させるため、制約設定に対して若干の修正を行います。
1-1. デバイスの型番を変更

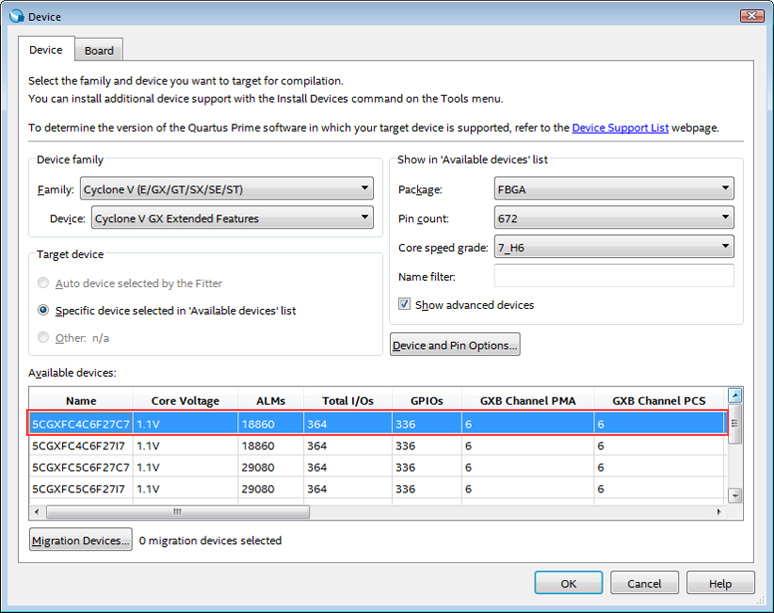

Assignments メニュー ＞ Device において、5CGXFC4C6F27C7 に変更します。その際、ピン・レイアウト情報を削除するかを問われますが、今回は評価ボードが異なるためピン・レイアウトも変更するので、Yes（アサイン情報を削除する）を選択してください。
Device ダイアログボックス
1-2. コンフィギュレーション・モードの設定
Device ダイアログボックス内の Device and Pin Options ボタンをクリックし、Configuration カテゴリにおいてConfiguration scheme を選択し、Configuration mode を Remote に指定します。今回使用する EPCS128 の場合、Configuration scheme は Active Serial x1 (can use configuration Device) を選択します。
また、Configuration device 欄を設定する必要はありません。今回必要なプログラミング・ファイルは、複数のコンフィギュレーション・データを混合するため、別途 Convert Programming Files 機能で作成します。

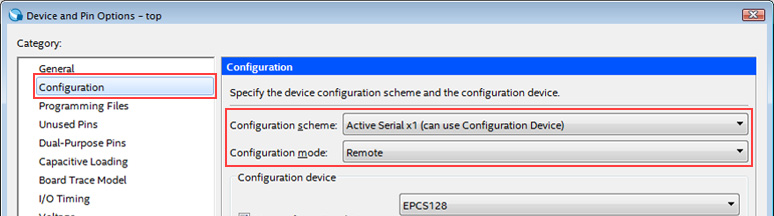

Configuration カテゴリ（Device and Pin Option ダイアログボックス）
※ その他、Unused Pins や Voltage カテゴリなどのオプションは使用する評価ボードの仕様に応じて変更してください。
2. サンプル・デザインを編集
このプロジェクトは、2つの IP コア（CV_pll、remote_update）と最上位階層（factory_image）の3ファイルで構成されています（下図参照）。今回使用する評価ボード、およびコンフィギュレーション ROM の構成に適応させるため、各デザイン・ファイルを編集します。
2-1. PLL 回路（CV_pll）のパラメータを変更

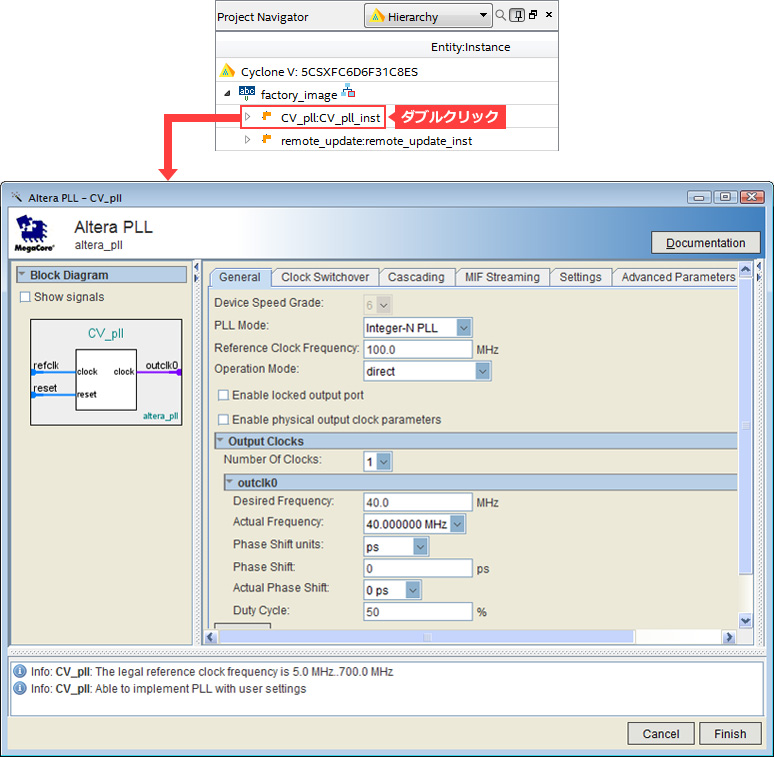

Project Navigator ウィンドウにおいて、CV_pll モジュールをダブルクリックし、パラメータ設定のウィンドウを表示します。
Altera PLL IP のパラメータ設定画面を起動

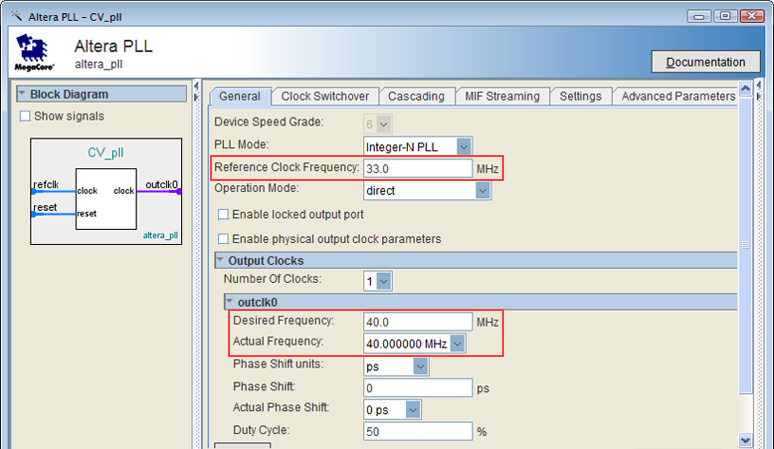

評価ボードにおいて、オシレータから FPGA に入力しているクロックの周波数を、Reference Clock Frequency に入力します。今回使用する Beryll ボードの場合、周波数の異なる4つのオシレータが FPGA に接続されていますが、そのうち今回は 33MHz を PLL の入力クロックとして適用させてみます。
PLL の出力クロック周波数は、サンプルに合わせて 40MHz のままにします。
Finish ボタンをクリックし、デザインを更新します。 もしパラメータに変更がない場合でも、使用する Quartus® Prime のバージョンに適用したデザイン・ファイルにするため、Finish ボタンで更新してください。
Generation Successful と表示されたら Exit ボタンでウィンドウを閉じます。
Altera PLL IP のパラメータ設定画面
2-2. Altera Remote Update IP（remote_update）のアップデート
サンプル・プロジェクトで使用されている Altera Remote Update IP は、"ALTREMOTE_UPDATE メガファンクション" と言う旧式の IP です。ALTREMOTE_UPDATE のパラメータを更新して使用することもできますが、今回は（今後、新規のプロジェクトで使用することを考慮して）新しい Altera Remote Update IP に更新します。
つまり今回は、作成する Altera Remote Update IP の名前を、既存の ALTREMOTE_UPDATE と同じ名前で生成して上書きすることで対応させます。
Tools メニュー ＞ IP Catalog から Altera Remote Update を検索し、ダブルクリックします。
New IP Variation ウィンドウにおいて、これから作成する IP の名前および保存するフォルダのパスを指定します。ここでは、既存の remote_update.v と置き換えるため、Entity name は remote_update と入力します。
IP Catalog から Altera Remote Update IP を起動

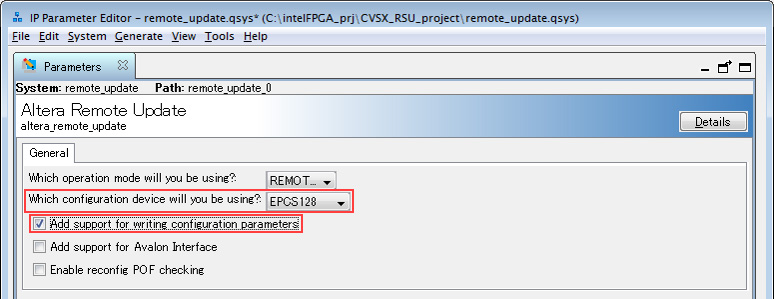

Which configuration device will you be using? において、評価ボードで使用するコンフィギュレーション ROM を指定します。今回は EPCS128 を選択します。
同時に、Add Support for writing configuration parameters オプションを有効（On）にします。
Altera Remote Update IP のパラメータ設定画面
Generate HDL ボタンをクリックし表示された Generate ダイアログボックスにおいて、Synthesis セクションで指定する言語を Verilogにします。（Quartus® Prime は言語混在に対応しているため、VHDL で生成しても問題はありません。）
Output Directory セクションの Path はデフォルトのままにします。
Generate ボタンをクリックし、デザイン・ファイルを生成させます。ファイル生成が完了したら、Finish ボタンをクリックし、ウィンドウを閉じます。

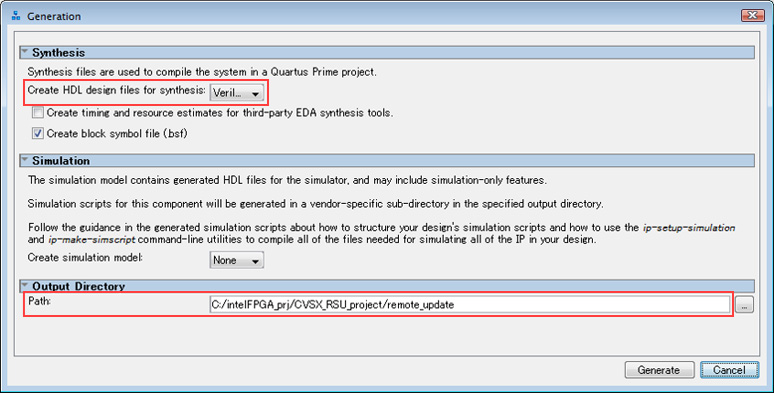

Altera Remote Update IP の Generation 画面
ここで、既存の remote_update ファイルと先ほど作成した remote_update ファイルが競合しないように、作業フォルダと Quartus® Prime の設定を整理します。
エクスプローラで作業フォルダを開き、remote_update の名前が付いたファイルを確認します。（ここでは、作業フォルダ内の remote_update フォルダは対象外です。）
.qsys、 .sopcinfo ファイル以外の remote_update ファイルを削除します。

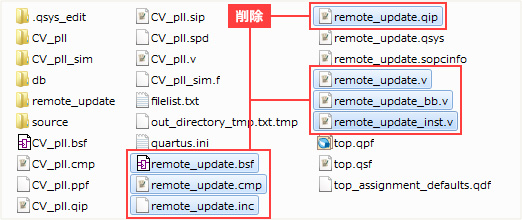

作業フォルダのファイル整理
その後、Quartus® Prime の Project メニュー ＞ Add/Remove Files in Project を選択します。

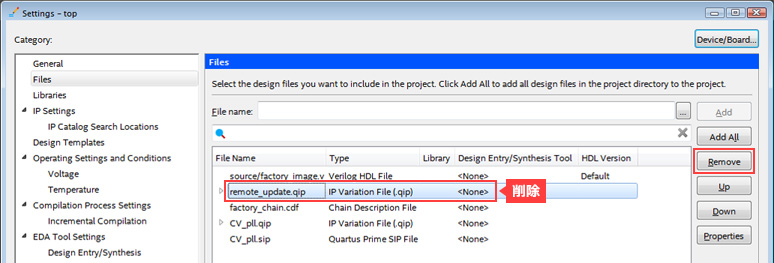

まず、既存の remote_update.qip（remote_update.v）を削除します。
デザイン・ファイルの削除（Settings ダイアログボックス ＞ Files カテゴリ）
続いて、File name 欄の右側にあるブラウズ・ボタンをクリックし、先ほど新規に生成した remote_update を登録するため、作業フォルダ内 ＞ remote_update フォルダ内 ＞ synthesis フォルダ内にある remote_update.qip を選択します。

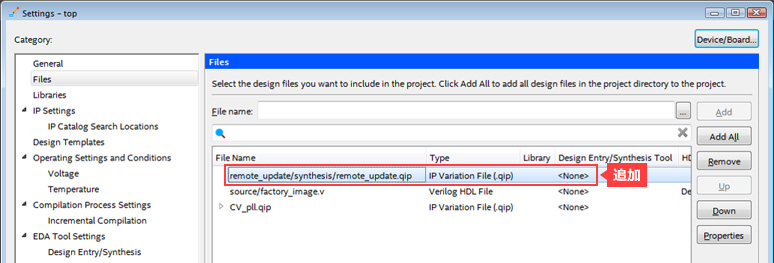

デザイン・ファイルの追加（Settings ダイアログボックス ＞ Files カテゴリ）
Settings ウィンドウを OK ボタンで閉じます。
2-3. Altera Remote Update IP の制御回路を編集
サンプル・デザインを今回の仕様に合わせるため、Page 0に格納する factory_image.v を編集します。
編集ポイントは3つ！
ポイント1. コンフィギュレーション ROM に格納する各イメージの開始アドレスを今回の仕様に合わせて変更する
ポイント2. コンフィギュレーション ROM がサンプルと異なるため、Altera Remote Update IPへ接続するデータのバス幅を修正する
ポイント3. 遷移するコンフィギュレーション・イメージを選択する動作を追加する
以下に、この3つの編集例をあげます。
[ポイント1] コンフィギュレーション ROM に格納する各イメージの開始アドレスを今回の仕様に合わせて変更する
Page 0 のイメージから遷移するコンフィギュレーション・データが格納されているコンフィギュレーション ROM の開始アドレスを、Beryll ボード用に変更します。

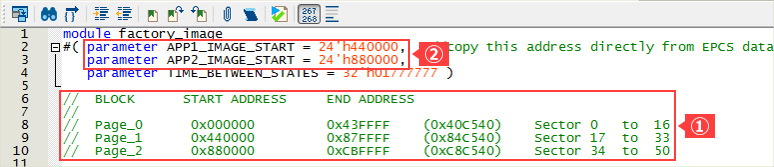

今回使用する 5CGXFC4C6F27C7 (Cyclone® V) のコンフィギュレーション・データの非圧縮 Raw バイナリ・ファイル（.rbf）サイズは、33,958,560 ビットです。よって factory_image のコンフィギュレーション・データ（非圧縮）は、EPCS128 のセクター0～16（H’000000 ～ H'43FFFF）を使用します。同様に、application1_image、application2_image のコンフィギュレーション・データは、下図①と換算できます。
続いて下図②のように、2行目の parameter 宣言のパラメータ名を application1_image 用として APP1_IMAGE_START にリネームし、3行目に application2_image 用の parameter 宣言として APP2_IMAGE_START を追加します。
さらに、各パラメータ値を、各 Page の開始アドレスに編集します。今回は EPCS128 を使用するので、アドレス幅を32ビットから24ビットへ変更してください。（※ この後、代入先の Altera Remote Update のデータ入力 data_in を24ビットに変更するため。）
ポイント1の変更点
[参考資料]
EPCS デバイス
Serial Configuration (EPCS) Devices Datasheet
EPCQ デバイス
Quad-Serial Configuration (EPCQ) Devices Datasheet
EPCQA デバイス
EPCQ-A Serial Configuration Device Datasheet
[ポイント2] Altera Remote Update IPへ接続するデータのバス幅を修正する
Altera Remote Update IP (remote_update) のデータ入力 data_in、データ出力 data_out は、EPCS128 を使用する場合 3バイト・アドレッシング・モードなので24ビットです。（サンプル・プロジェクトでは EPCQ256 がターゲットのため、4バイト・アドレッシング・モードで32ビットだった。）

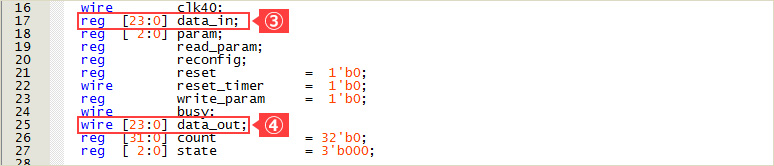

下図③、④のように、reg および wire 宣言の data_in および data_out のバス幅を24ビットに変更します。
ポイント2の変更点
データのバス幅を簡単に確認する方法は、同ページ内 [ハナコのつぶやき その2] をご覧ください。
[ポイント3] 遷移するコンフィギュレーション・イメージを選択する動作を追加する
factory_image から application1_image と application2_image どちらへ遷移するかを確定する条件として、今回は Beryll ボード上の DIP スイッチを活用します。

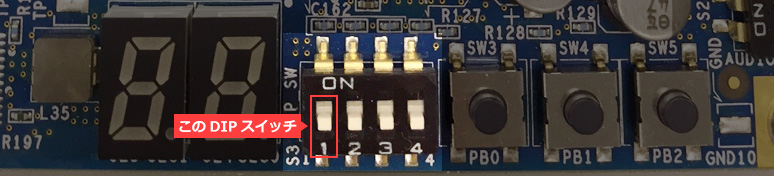

Beryll の DIP スイッチ
そのため、入力ピンを追加します。（下図⑤参照）
ポイント3の変更点(1)

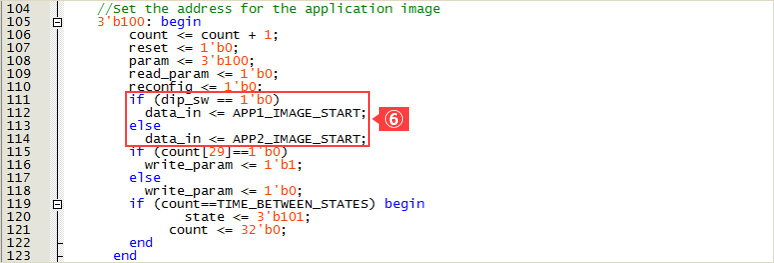

また、遷移するための条件文を追加します。例えばこんな感じ。（下図⑥参照）
（※ dip_sw が 0 のとき、data_in には APP1_IMAGE_START（つまり 24'h440000）が代入され、dip_sw が 1 のとき、data_in には APP2_IMAGE_START（つまり 24'h880000）が代入される。）
ポイント3の変更点(2)
2-4. ピン・レイアウトを変更
評価ボード、および編集したデザインに合わせ、Pin Planner でピン・レイアウトを変更します。同時に、ボードに応じて I/O 規格も変更します。以下は、Beryll ボードを使用した場合の一例です。（今回の編集例の場合は入力ピンが追加されているので、事前に Analysis & Elaboration を実行しておきます。）

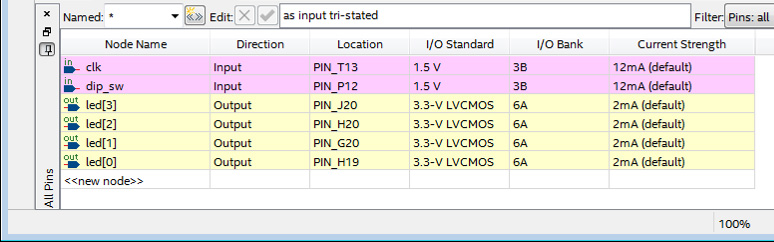

factory_image における Pin Planner の All Pins List（Beryll ボードを使用した場合の一例）
3. コンパイルを実行、sof ファイル名を変更

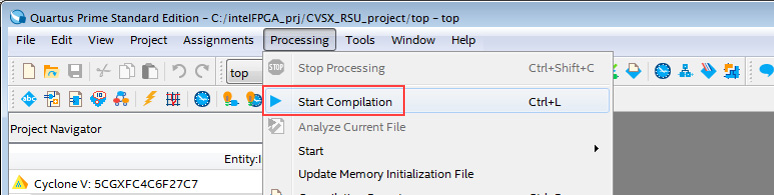

Processing メニュー ＞ Start Compilation を実行し、factory_image をコンパイルします。
コンパイル実行
タイミング検証を行い、要求仕様を満たすことを確認します。
その後、生成された top.sof ファイルを factory_image.sof としてリネームします。
Programmer で FPGA に factory_image.sof を書き込み、動作を確認しておきましょう。
[ハナコのつぶやき その2. Altera Remote Update IP のデータ幅を確認する方法]
Altera Remote Update IP のデータ入力 data_in、データ出力 data_out のビット幅を、先に紹介した参考資料の Datasheet から調べるのはちょっと面倒。そんなとき、簡単に確認する方法をご紹介します。

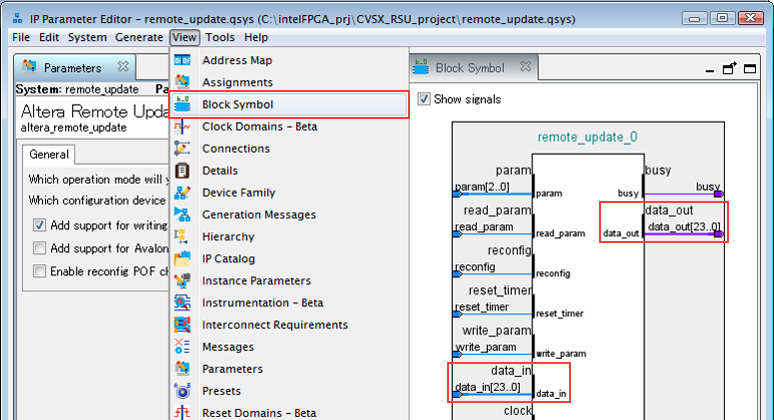

IP Catalog で Altera Remote Update IP を作成する際に Which configuration device will you be using? で使用するコンフィギュレーション ROM を指定しますが、そのときに View メニュー ＞ Block Symbol を選択するとイメージ図が表示できます。そのdata_in、data_out のバス幅を確認してください。
Altera Remote Update IP のデータ幅を確認
次は遷移先のデザインを構築
これで、コンフィギュレーション ROM の Page 0 に書き込む コンフィギュレーション・データ 0 が構築できました！
続いて、Page 1、Page 2 に書き込むコンフィギュレーション・データを作成しましょう。（下記 #3 へ続く）
FPGA のコンフィギュレーション・データを切り替える方法 HDL 編 [#3/3]
