この「Quartus® ガイド」シリーズは、インテル® Quartus® Prime / Quartus® II 開発ソフトウェアをご利用になるユーザ向けの資料です。

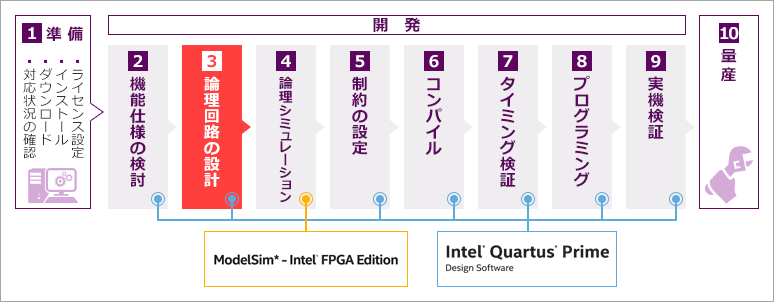

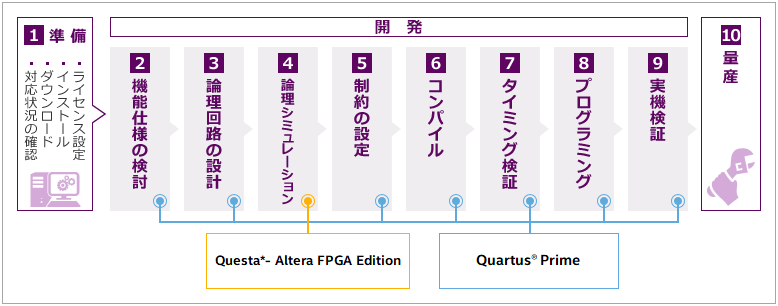

FPGA / CPLD の開発フローについては、こちら を参照してください。
説明
この資料は、FPGA / CPLD 開発の『3. 論理回路の設計』フェーズで参考になります。
Platform Designer（旧 Qsys）システム統合ツールの使い方を易しく紹介しています。
※ Qsys は v17.1 から Platform Designer へ名称変更されました。
Platform Designer システム統合ツールは、各コンポーネント（Intellectual Property (IP) ファンクションやサブシステム、ユーザ・ロジックなど）を接続するインタコネクト・ロジック（アドレス／データ・バスの接続やバス幅整合ロジック、アドレス・デコーダ・ロジック、アービトレーション・ロジックなど）を自動的に生成して、FPGA デザイン・プロセスの時間と労力を大幅に節約します。Platform Designer は FPGA に最適化されたネットワーク・オン・チップ（NoC）の新しい技術で開発されており 前世代ツールの SOPC Builder と比べて、性能の向上やデザインの再利用のしやすさ、そして検証の迅速化を実現しています。
Nios® II プロセッサ（以下、Nios® II）や FPGA デバイスに内蔵された ARM® コアを FPGA デザインに組み込む場合など最近では Platform Designer を使用することが多くあるため、本資料では簡単な使い方を説明します。
資料
ELS1425_Q1600_10__1.pdf：「Quartus Prime ガイド - Qsys システム統合ツールの使い方 ver.16」（ツール・バージョン：Ver 16.0 向けドキュメント）
