こんにちは、マス男です。
I/O ピンが 0V を示したとき、GND による 0V なのか、オープンによる 0V なのかをどうやって判断するのか先輩に聞いたところ、半導体の電流電圧特性はカーブトレーサで測定すると教わりました。

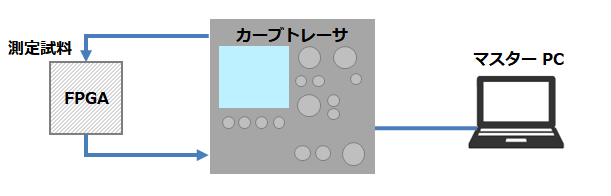

図1. カーブトレーサ測定体系
電源ピン（VCCINT、VCCIO）と GND 間の I-V カーブ測定
FPGA のコア電源（VCCINT）、I/O 電源（VCCIO）と GND 間の I-V カーブを測定しました (図2)。
最大電流値 10mA に設定し、電圧 －3.3～＋3.3V まで走査させたときに流れる電流を測定しました。

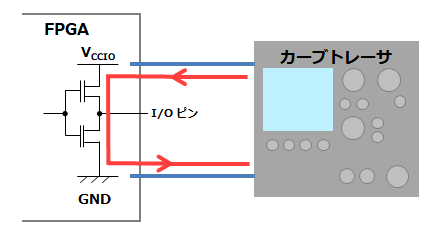

図2. I-V カーブ測定（電源 VS GND）
良品の FPGA とマス男の FPGA を比較した測定結果です。
図3a. 良品の FPGA

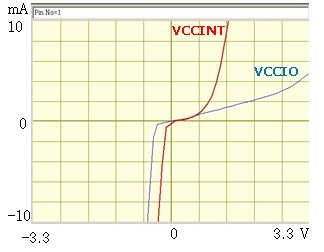

図3b. マス男の FPGA
図3a、図3b は等しく、マス男の FPGA における電源・GND の I-V 特性は正常でした。
I/O ピンと GND 間の I-V カーブ測定
I/O ピン (ピン番号 72) と GND 間の I-V カーブを測定しました (図4)。
電流最大値 10mA に設定し、電圧 －3.3～+3.3V まで走査させたときに流れる電流を測定しました。

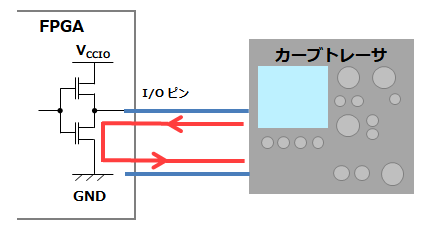

図4. I-V カーブ測定（I/O ピン VS GND）
良品の FPGA とマス男の FPGA を比較した測定結果です。

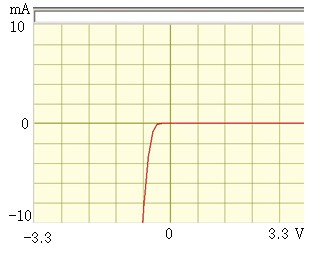

図5a. 良品の FPGA

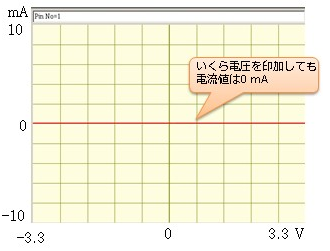

図5b. マス男の FPGA
マス男の FPGA の I/O ピン (ピン番号 72) はいくら電圧を印加しても電流が流れず、オープン特性でした。
FPGA パッケージの中身を見る！
図6 は FPGA パッケージ中身のイメージ図です。
パッケージ中央にシリコン Die があり、シリコン Die と I/O ピン (Lead Frame) はボンディング・ワイヤー (Gold Wires) で結線されています。

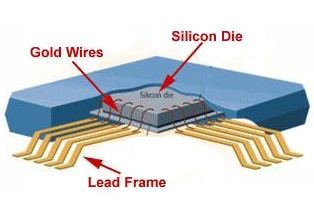

図6. FPGA パッケージ中身のイメージ図
図3b. よりシリコン Die は損傷無いことが分かり、図5b. より、おそらく I/O ピン (ピン番号 72) のボンディング・ワイヤーが断線している可能性があります。
よって、Low 出力ではなく、オープンによる 0 V なので LED が点灯しなかったのではないかと、予測できます。
図7. ボンディング・ワイヤー断線という FPGA 破損の可能性
マス男には、このようになってしまったことに心当たりがあります。
→ マス男の FPGA 基板製作 1 『絶対最大定格の電圧について』参照
FPGA に最大定格以上の電圧を印加したので、ボンディング・ワイヤーが溶断し、断線させてしまったのではないかと予測されます。
LED に結線する I/O ピン番号を変更した結果、LED を点灯させることができました！
学んだこと
・ FPGA に絶対最大定格以上の電圧を印加したので、ボンディング・ワイヤーが溶断し、シリコン Die と IO ピン間を断線させてしまったのではないかと予測される
・ FPGA の電流電圧特性（ オープンやショート ）を調べたいときは、カーブトレーサで測定する
『 Masuo 赤面ボード』完成
様々なトラブルを乗り越え、時計機能付き FPGA ボードを完成することができました。
製作期間は約1ヶ月でした。
名前は『 Masuo 赤面ボード』です。

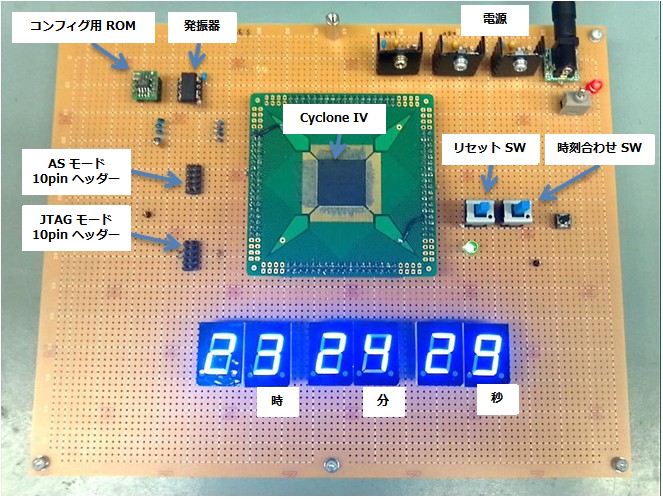

Masuo 赤面ボード 外観写真
マス男の FPGA 基板設計シリーズ (全 6話) は、新入社員がはじめて FPGA 基板を設計したときに巻き起こした、様々なトラブルを解決するまでのフローを綴ったコラムです。
本シリーズは、ベテラン先輩社員が教えてくれたノウハウ・アドバイスをまとめたものですので、読者の皆様にもきっと役立つ情報満載です！
この場をかりて、ご指導して頂いた先輩に感謝申し上げます。
