本ページでは Sulfur ボードをお使いいただく前の注意点についてまとめています。
ボード情報
ボードの機能や各種リファレンスデザインは以下のページに記載されています。
シリアル番号の確認方法

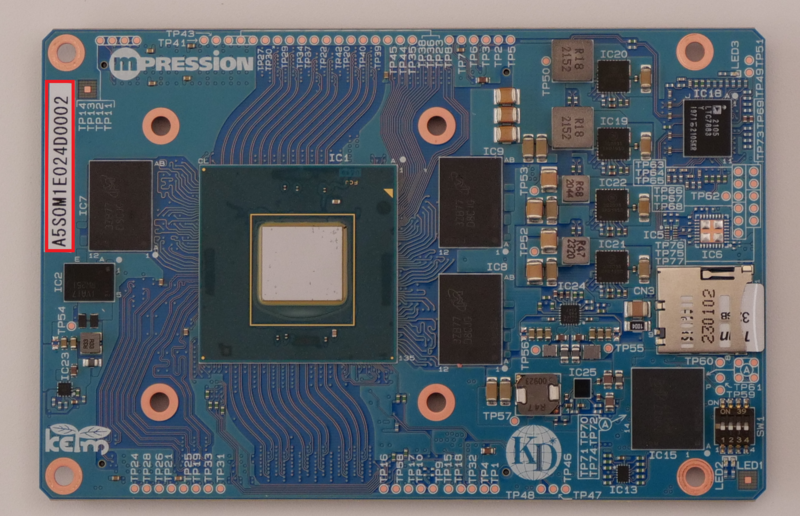

ボードのシリアル番号は以下の赤枠の部分よりご確認いただけます。
-
SDM OSC クロックの対応
- A5SOM1E024D0001-A5SOM1E024D0025: 125MHz
- 上記以外のシリアル番号の場合: 25MHz
Agilex 5 ES デバイスにおける制限事項
| Item | Notes | 該当シリアル番号 |
| USB 3.1 / 2.0 | USB 3.1 is not supported on Agilex 5 FPGA & SoC E-Serise ES devices. Therefore, all USB ports work with USB2.0. | すべて |
| HPS EMIF リードスループットがターゲットに未達 |
HPS EMIF リードスループットがターゲットに未達 <td">Agilex 5 ES シリコンの既知の問題です。CCU と MPFE の間のデータパスに問題があるため、HPS EMIF へのリード帯域幅が著しく低下しています。この問題が解決されるまで、顧客は HPS のパフォーマンスが制限されることを予想すべきです。以下のエラッタをご覧ください。 |
すべて |
機能制限
| Item | Notes | 該当シリアル番号 |
| HDMI 2.0 |
現在、HDMI 2.0 をサポートする Altera IP はリリースされていません。この機能を評価する場合は、サードパーティの IP を使用する必要があります。 -> Quartus Prime Pro 24.3 よりサポートされました |
すべて |
| CoaXPress 2.0 |
現在、CXPレート制御に必要なAltera IPがリリースされていないため、評価できる通信速度は最大3Gbpsに制限されています。 |
すべて |
| CameraLink |
CAM_LINK1_X0_P信号はRZQと共有されており、SoM上で240オームでプルダウンされています。そのため、Camera Link #1ポートを使用する場合は、抵抗を取り外す必要があります。ただし、抵抗を取り外すなどの改造を行った場合は、製品の保証対象外となりますので、必要な場合はお問い合わせください。 |
SoM: A5SOM1E024D0001 ~ A5SOM1E024D0025 |
製品使用上の注意
| Item | Notes |
| ヒートシンクの着脱 | ヒートシンクはSoM上のFPGAに熱接着シートで貼り付けられており、無理に剥がすと基板の破損や故障の原因となります。 |
| SOM の着脱 | SoMを接続するBtoBコネクタは非常に精密な部品です。無理な力を加えるとコネクタが破損する恐れがありますので、SoMの取り付け、取り外しには十分ご注意ください。また、コネクタを斜めに挿入すると接触不良の原因となりますので、コネクタに均等に力がかかるよう垂直に挿入してください。 |
PCIe スロットインストール時の制限事項
本製品はPCIeカードエッジを搭載しており、PCに組み込んで評価することができます。本製品の外形寸法はPCIeフォームファクタに準拠していないため、以下の制限を満たすPCおよび筐体をご使用ください。
PCIe スロットへのインストールについて

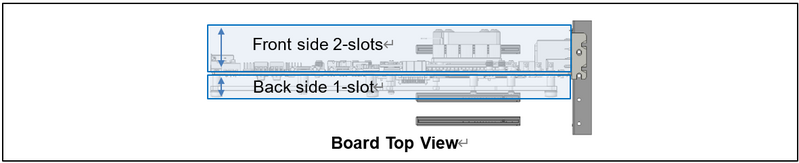

前面と背面共に PCIe スロット 1 スロット分のサイズを超えるため、前面に少なくとも 2 スロット、背面に少なくとも 1 スロット分の領域を確保してください。
PCシャーシのバックパネルについて

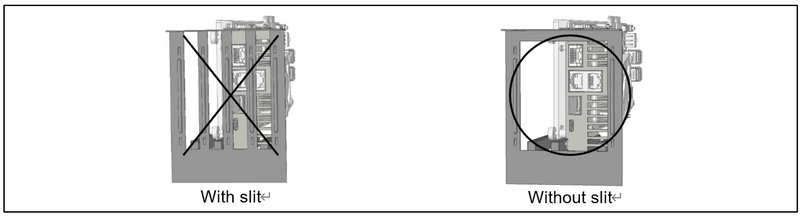

背面にスリットがある場合、本製品の二段式LANコネクタが干渉しますので、背面にスリットのないPCケースをご使用ください。
