はじめに
Sulfur-Mini は、Agilex™ 5 FPGAs Eシリーズ(またはAgilex™ 3 CシリーズFPGA)を搭載した量産品質の SoM 「KEIm-A5E(A3C) SoM Mini」 と、FMC コネクタや拡張ピンヘッダーなど必要十分なインターフェースを搭載したコンパクトなキャリアボードをセットにした開発評価フェーズと量産設計フェーズの両方に最適なプラットフォームです。
Sulfur-Mini の最大の特長は、わずか "60mmx43mm" という世界最小クラスの SoM サイズと -40〜85℃の広い動作温度範囲で、スペースが限られた筐体への組み込みや温度環境が過酷な産業現場での使用にも対応できるため、試作から量産まで同一のプラットフォームで開発を進めることができます。
FMC拡張スロットや 2×20 ピンヘッダーを活用することで用途に応じたペリフェラルを柔軟に追加接続でき、機能開発時の基板開発工数・基板製造コストの大幅な削減が可能となります。
Sulfur-Mini は Agilex™ 5 FPGAs E シリーズの Arm プロセッサーと FPGA ファブリックを組み合わせたあらゆるアプリケーションに対応でき、マシンビジョンやロボット/モーターコントローラーなどの産業用途から AGV/AMR やサービスロボットに代表されるスローモビリティ・物体検知・ビデオ監視、および自動運転支援など、昨今必要とされる広範なアプリケーションのアルゴリズム開発や検証が可能です。
ボード情報

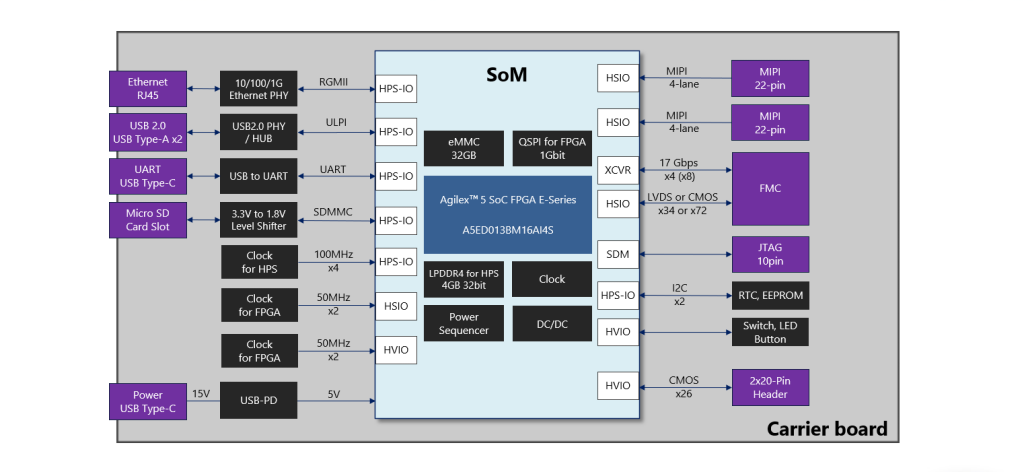

ボードブロック図

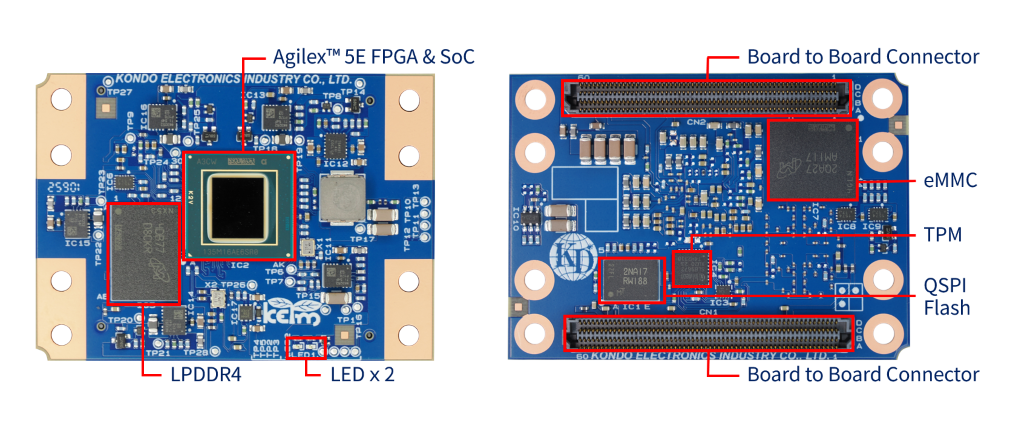

SoC レイアウト

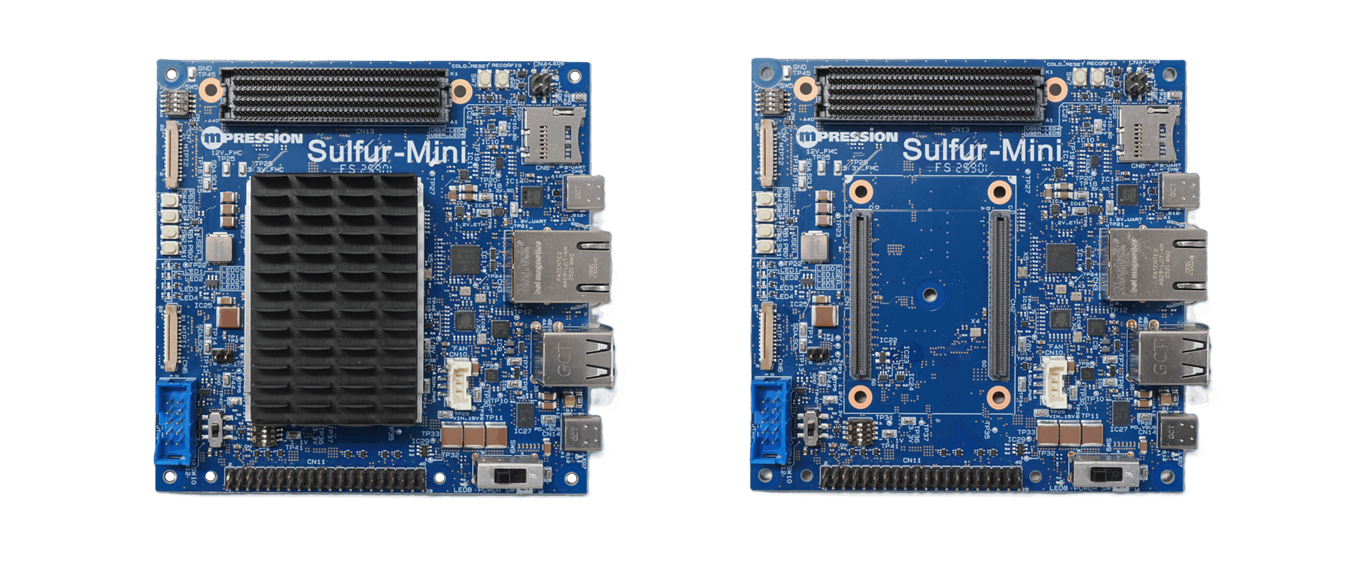

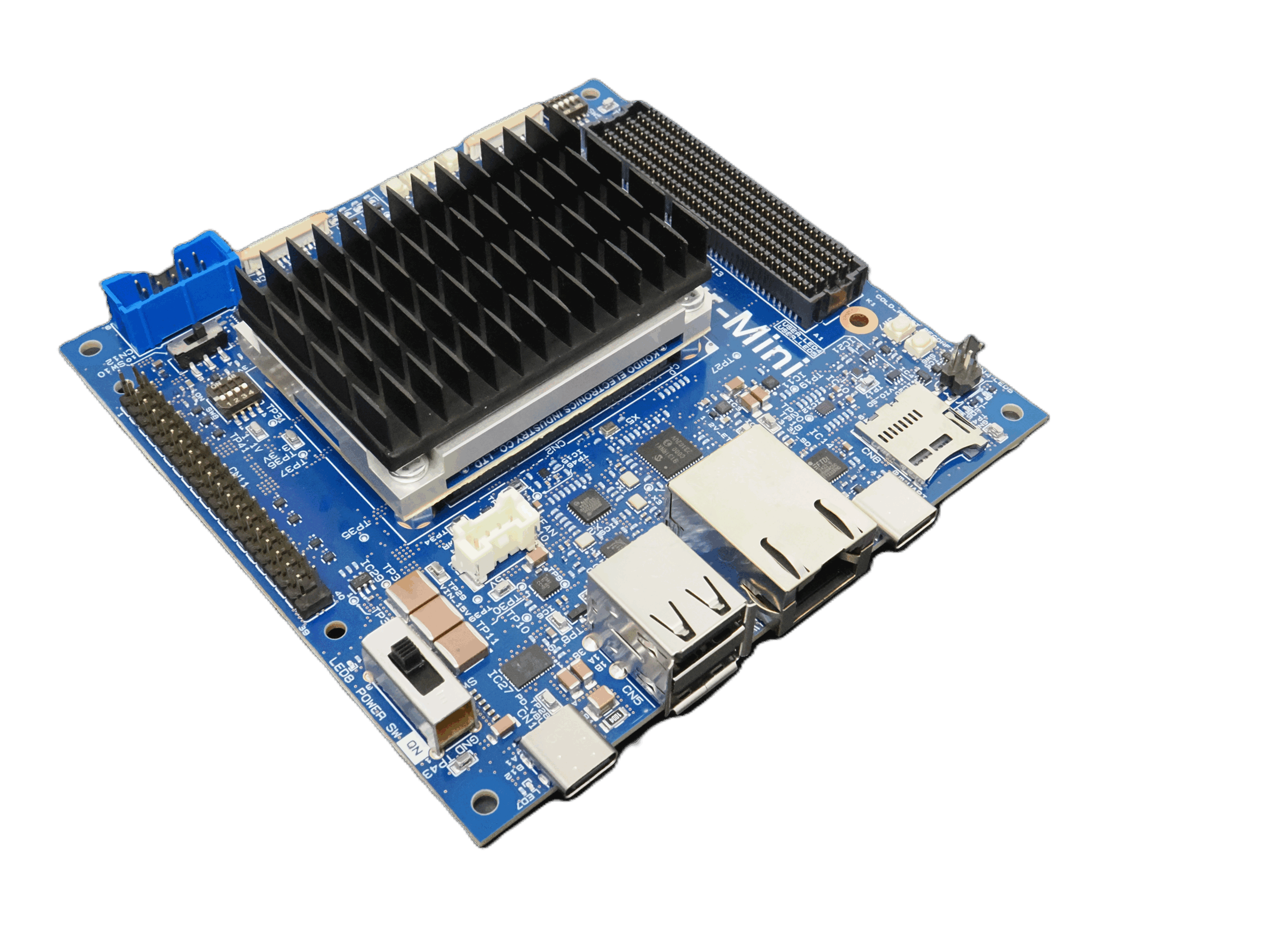

キャリアボード外観
製品仕様
| 項目 | 詳細 |
|---|---|
| SoM | KEIm-A5E(A3C)SoM Mini |
| Ethernet | RJ45 (10/100/1000 Base-T) |
| USB2.0 | USB Type-A x2 |
| UART | USB Type-C (USB Serial) |
| Expansion | FMC x1, 2x20-Pin Header |
| JTAG I/F | JTAG 10 ピン (Altera USB-Blaster II 対応) |
| Others | LED x4, Push Switch x4, Dip Switch, RTC, EEPROM |
| Power Supply | 15V through USB-PD |
| Dimensions | 110 x 110 mm (突起物含まず) |
| Operating Temperature | 0 ~ +40℃ |
詳細な仕様については下記のページを参照ください
各種ドキュメント
下記のページより入手可能です。(現在準備中)
Sulfur SoM Based Development Kit シリーズ
よりインターフェースが豊富な Sulfur ~ DevKit for Agilex™ 5 E-Series (065B) ~ もご活用ください。
