Nios® II 高速化手法　Dhrystone 2.1 を使った計測

Nios® II 高速化手法　Dhrystone 2.1 を使った計測

  • 更新

Nios® II 高速化手法シリーズ

このシリーズでは Nios® II プロセッサーの高速化に役に立つ情報について紹介します。



Dhrystone 2.1

Dhrystone 2.1 は、Nios® II の性能指標にも使われる CPU のベンチマークソフトの１つです。ここでは Dhrystone の詳細については説明しませんが、割り込みや浮動小数演算を使用していないのが特徴です。



計測方法

計測対象は Cyclone® V を使用し、ツールはインテル® Quartus® Prime 開発ソフトウェア・スタンダード・エディション v18.1 、 Nios® II Software Build Tools (SBT) for Eclipse を使用しています。

なお、計測結果の数値につきましては、ハードウェアの構成だけでなく、コンパイラーやコンパイラーのバージョンによっても大幅に変わりますので、傾向を示す参考数値として理解してください。

 デザインやソフトウェアは Nios® II を動作させる最小のものとし、下記の条件で作成しています。

基本条件

  1. Nios® II コアは Gen2 Nios II/f を使用
  2. クロックは 100MHz
  3. Cache は Instruction / Data 共に 4KB、Burst や Tightly Coupled Memor (TCM) は Disable
  4. 演算命令のハードウェア実装は全て
  5. Onchip-RAM 196MB のプログラムメモリー
  6. ペリフェラルは、JTAG UART、PIO x 2、Time Stamp Timer 用 Interval Timer のみとし、IRQ は Timer = 0、JTAG UART = 31 とする
  7. プラットフォーム・デザイナーの Pipeline Stage は 0 とし、Clock Crossing Adapter Type は Auto とする

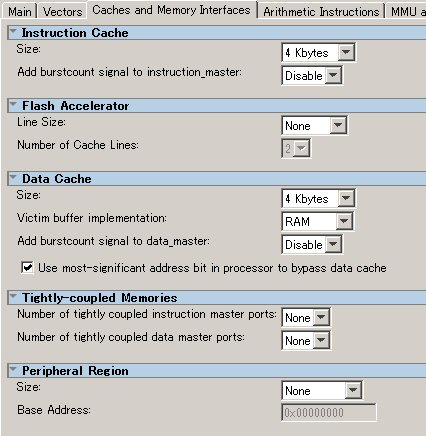

[ Nios® II Caches and Memory Interfaces ]




[ Nios® II Arithmetic Instructions ]




[ Platform Designer ]

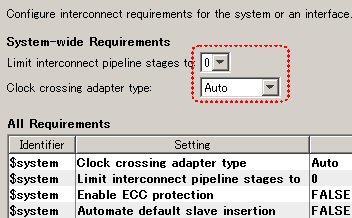

[ Interconnect Requirements ]






ソフトウェアの設定

ソフトウェアは Dhrystone 2.1 のみとして、計測中に割り込みが入らない設定としています。

  • sys_clk_timer は実装せず、timestamp_timer を計測用タイマーとして実装
  • ライブラリーやドライバー標準のものを使用（reduse device driver でない）
  • オプティマイズ・レベルはアプリケーションおよびライブラリー共に -O3
  • ツールチェーンは MinGW Nios® II GCC4 を使用
  • 実行回数は 1,000,000 回

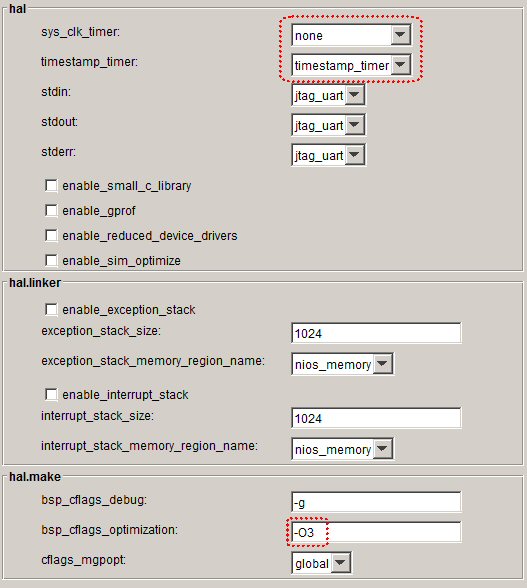

[ BSP Editor ]


[ Nios® II Application Properties ]NiosPropertie.jpg



計測バリエーション

 基本条件に対し下記の変更を加え計測しました。

  1. 基本条件のまま
  2. Cache を None に設定
  3. Tightly Coupled Memory (TCM) を Enable、Onchip-RAM を I:128KB、D:64KB に分割
  4. TCM を使用して Cache を None に設定
  5. Burst を Enable にして、Onchip-RAM との間に Pipeline Bridge (Burst 長 = 8) を挿入
  6. Onchip-RAM のクロックを 200MHz とし、Onchip-RAM との間に Clock Crossing Bridge (Burst 長 = 8) を挿入
  7. Platform Designer の Pipeline Stage のみを 1 に設定
  8. Platform Designer の Pipeline Stage のみを 2 に設定
  9. Platform Designer の Pipeline Stage のみを 3 に設定
  10. Platform Designer の Pipeline Stage のみを 4 に設定



計測結果

 評価方法   Dhrystones per Second   DMIPS  備考
1. 158478.5 90.2
2. 41511.0 23.6 100,000回で計測
3. 162337.6 92.4 TCM + Cache
4. 114810.5 65.3 TCM + no Cache
5. 156985.7 89.3 Pipeline Bridge 使用
6. 156985.8 89.3 Clock Crossing Bridge 使用
7. 157977.8 89.9 Pipeline Stage = 1
8. 156985.7 89.3 Pipeline Stage = 2
9. 156006.1 88.8 Pipeline Stage = 3
10. 155038.6 88.2 Pipeline Stage = 4



評価

  • TCM の使用が最も有効
  • Cache の使用 / 不使用は性能に大きな影響を及ぼす（TCM使用時も同様）
  • メモリーが高速でも大幅な性能改善は見込めない。逆に、Bridge による遅延の影響がある
  • Pipeline Stage の長さにより若干の性能低下が認められる
