Nios® II Boot Option ~ EPCQ Flash ~ (AS IF を使用)

Nios® II Boot Option ~ EPCQ Flash ~ (AS IF を使用)

  • 更新

1. 概要 (IP 等も含めた構成図)

このコンテンツでは、Boot Copier 又は XIP で Configuration ROM (又は サードパーティ製 Configuration ROM )から Nios® II プロセッサーを Boot させる為に、最低限必要な IP の各種パラメーターと BSP Editor の設定、各種ファイルの生成方法を説明します。

XIP と Boot Copier の違いについては、以下のコンテンツを参照ください。

・Nios® II Boot の種類 と 各 Boot Option における設定方法について

User I/O Pin に接続した Quad SPI Flash (QSPI Flash) から Boot させたい場合、下記コンテンツをご参照ください。

・Nios® II Boot Option ~ QSPI Flash ~ (User I/O IF を使用)

Generic Serial Flash Interface Intel® FPGA IP を使用した Boot 方法は下記コンテンツをご参照ください。

・ Nios® II Boot Option ~ Generic Serial Flash Interface を使った Boot 方法 ~



最低限必要な IP は下記の通りです （インテル® Quartus® Prime 開発ソフトウェア ver 18.1 の場合）。

  • Nios® II Processor
  • On-Chip Memory (RAM or ROM) Intel® FPGA IP：　実行メモリー
  • Serial Flash Controller Intel® FPGA IP：　Boot メモリー ( EPCQ Flash ) コントローラー

Platform Designer で構築すると 図1 のようになります。


図1：Platform Designer 構成例

以降、各種パラメーターの設定について説明します。

1-1. Nios® II Processor

Reset Vector / Exception Vector を設定します。
XIP か Boot Copier のどちらの方式を使用するかによって設定が異なりますので、
「2. EPCQ から XIP で実行する際の Nios® II 設定」

「3. EPCQ から Boot Copier で実行する際の Nios® II 設定」

を参照ください。

1-2. On-Chip Memory (RAM or ROM) Intel® FPGA IP

図2 のように、ソフトウェア実行に必要な Total Memory Size を設定してください。

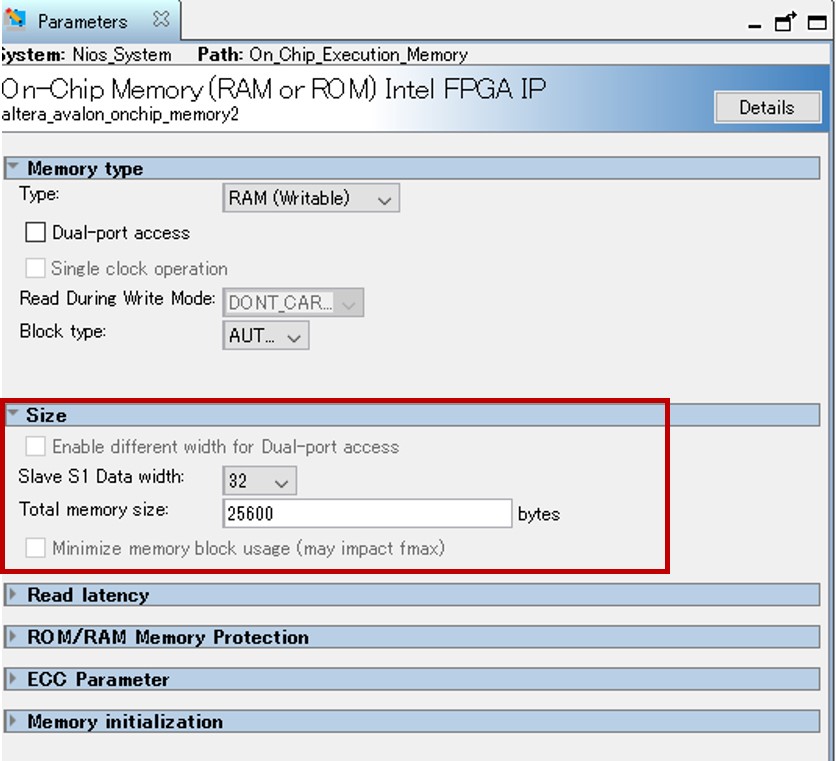

図2：On-Chip Memory パラメーターの設定例

1-3. Serial Flash Controller Intel® FPGA IP

使用する Configuration Device* と I/O mode で ×1 (Standard) か ×4 (Quad) を選択します。


図3：Serial Flash Controller パラメーターの設定例

Serial Flash Controller は、入力クロックの上限値が 25MHz です。

*サードパーティ製 Configuration ROM ( MT25Q など ) を使用する場合は、
Configuration Device に表示されませんので、以下の Knowledge Database (KDB) の対応が必要です。
 <KDB>
 How do I enable Micron's MT25Q device support in replacement to End Of Life (EOL) EPCQ(>=256Mb) and EPCQ-L devices?

その他の Flash Controller に関してはこちらのコンテンツをご参照ください。

・「Embedded Peripherals IP - 各種 Flash Controller の比較」



1-4. Quartus® Prime Settings

Serial Flash Controller のパラメーター設定を Quartus® Prime の 制約として 図4 のように設定する必要があります。

Assignment tab > Device > Device and Pin Options > Configuration を開いてください。

  • Configuration scheme： Serial Flash Controller パラメーターで設定した I /O mode を設定
  • Active serial clock source ： FPGA を Configuration するときのクロック周波数を設定


図4：Quartus® Prime の Device and Pin Options



2. EPCQ から XIP で実行する際の Nios® II 設定

Nios® II Processor の Reset Vector / Exception Vector の設定や BSP Editor の設定を説明します。

XIP の Boot 方式は、EPCQ Flash 上で Nios® II を動作させるので、On Chip RAM 容量を確保できないシステムにおいて、有効な構成です。.rodata、.rwdata、.exceptions などは alt_load() 関数を使用して、RAM 上にコピーを行います。メインソフトウェアである .text は、EPCQ Flash 上に残り、EPCQ Flash 上で、Nios® II が実行されます。

XIP 構成のデバッグ方法は、ハードウェア・ブレイクポイントが必須であり、方法については下記のコンテンツで紹介しています。

・Nios® II SBT for Eclipse における Run/Debug Configuration 設定の使い方

2-1. XIP 構成 における Nios® II Processor のパラメーター設定

XIP で Nios® II を Boot させる場合、Nios® II Processor の Vectors 設定は 2種類あります。

  1. Reset Vector / Exception Vector 共に Serial Flash Controller を設定
  2. Reset Vector に Serial Flash Controller 、Exception Vector に On-Chip RAM 又は 外部 RAM を設定

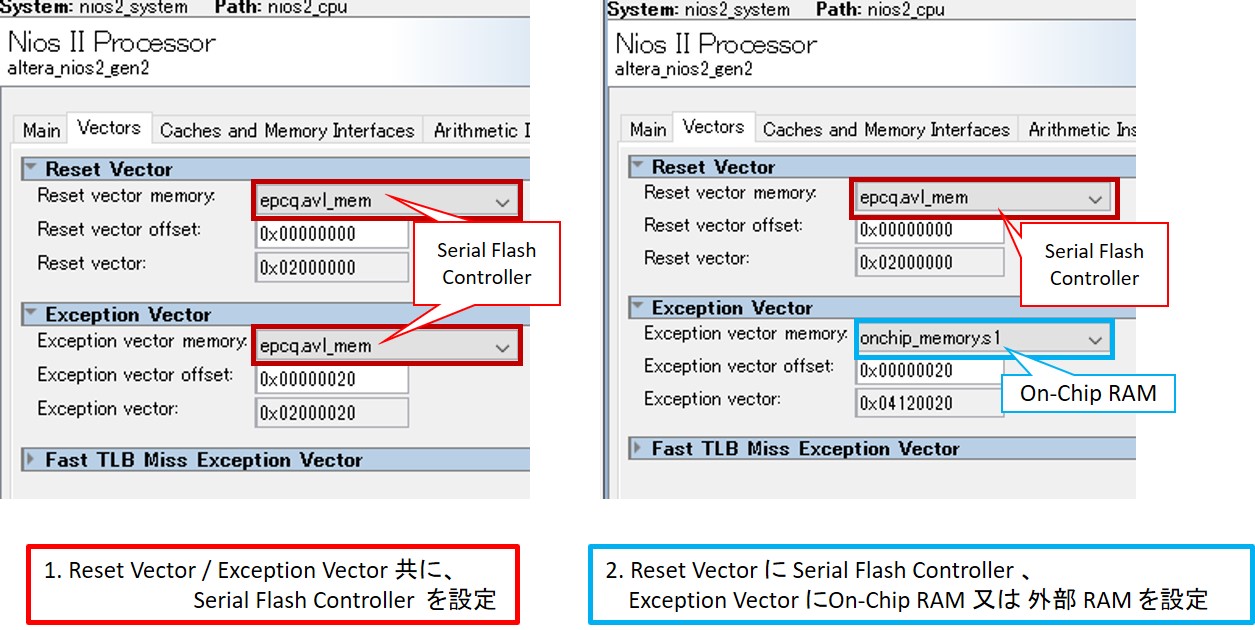

図5：XIP 構成における Nios® II Vectors 設定

Exception Vector に RAM を設定することで、Flash に比べて例外処理を高速に動作させることができますので、Nios® II のパフォーマンスを上げることができます。



< Reset Vector offset の設定方法 >

EPCQ Flash に格納される Programming File の構成は SOF ファイル + HEX ファイルとなり、Serial Flash Controller は HEX ファイルのアドレス値を自由に設定できます。
従って、SOF ファイルのエンドアドレスを把握し、HEX ファイルのスタートアドレス値を Reset Vector Offset に設定する必要があります。

一度、Quartus® Prime をコンパイルし SOF ファイルを生成します。
SOF ファイルのエンドアドレスを SOF ファイルのサイズから計算する事も可能ですが、
一度該当する SOF ファイルだけ Convert Programming Files で JIC ファイルに変換すると、
一緒に生成される MAP ファイルに記載されている SOF ファイルのアドレス値から、エンドアドレスを的確に把握できます。
その SOF ファイルのエンドアドレスから少し間を取ったアドレス値を Reset Vector Offset に設定してください。
（図6 の例では、SOF ファイルのエンドアドレス： 0x41F013 に対して、Reset Vector Offset を 0x420000 に設定しています）。

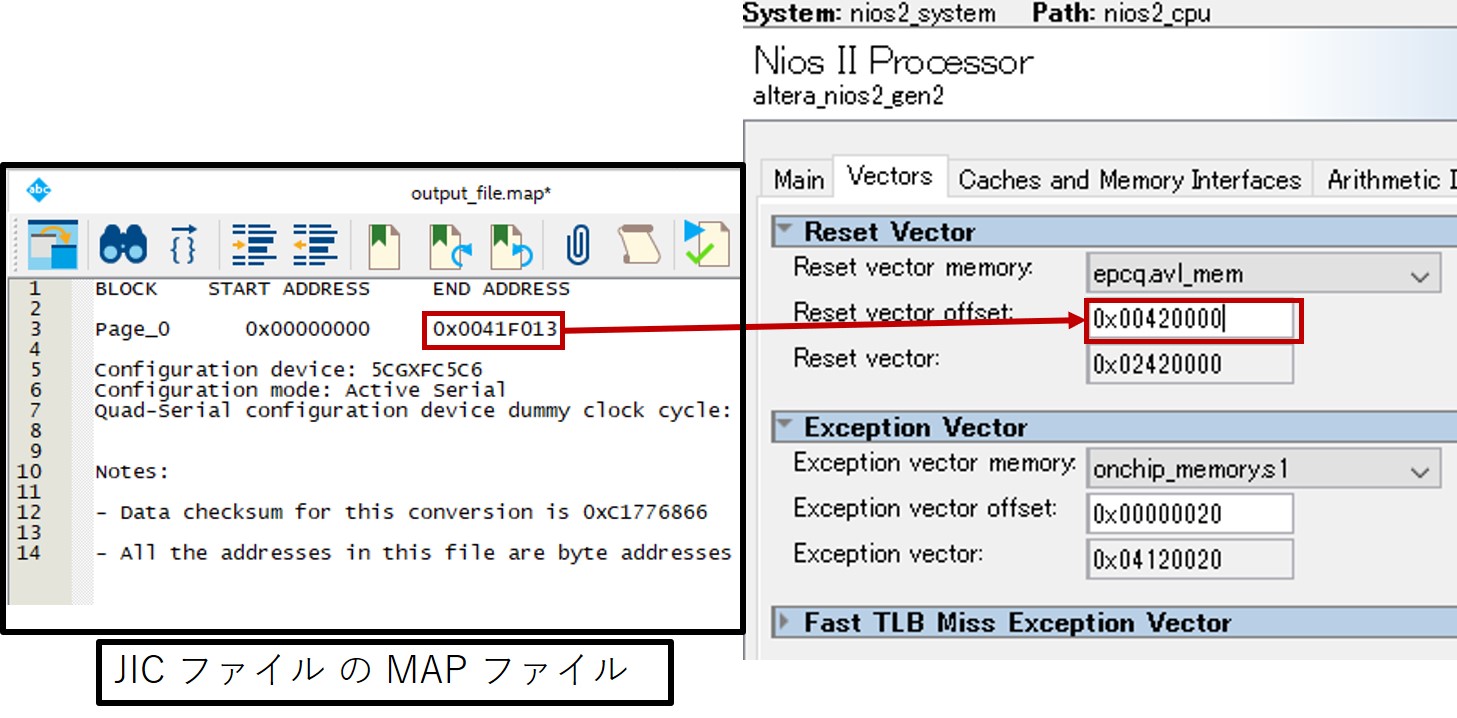

図6：Reset Vector Offset の設定方法

また、Exception Vector を EPCQ Flash から On-Chip RAM もしくは 外部 RAM にコピーする処理は alt_load() 関数で実現するため、Boot Copier は不要となります。

Reset Vector Offset の設定が完了し、デザイン作成が完了したら、Quartus® Prime をコンパイルして SOF ファイルを生成しておきます。





2-2. XIP 構成における Nios® II SBT の BSP Editor 設定

Nios® II SBT を起動し、Application と BSP を生成します。
BSP Editor を起動し、Linker Script 設定、alt_load() 関数のオプション設定を行います。

Linker Script は 図7 のように設定します。
.text Section は、Serial Flash Controller に設定し、それ以外の Section は On-Chip RAM か外部 RAM に設定します。


図7：XIP 構成における Linker Script 設定

Main タブにある Settings > Advanced > hal > linker の項目で alt_load() 関数のオプションを 図8 のように設定します。
上記で記載した、2種類ある Nios® II Processor の Vectors 設定によって設定項目が異なります。

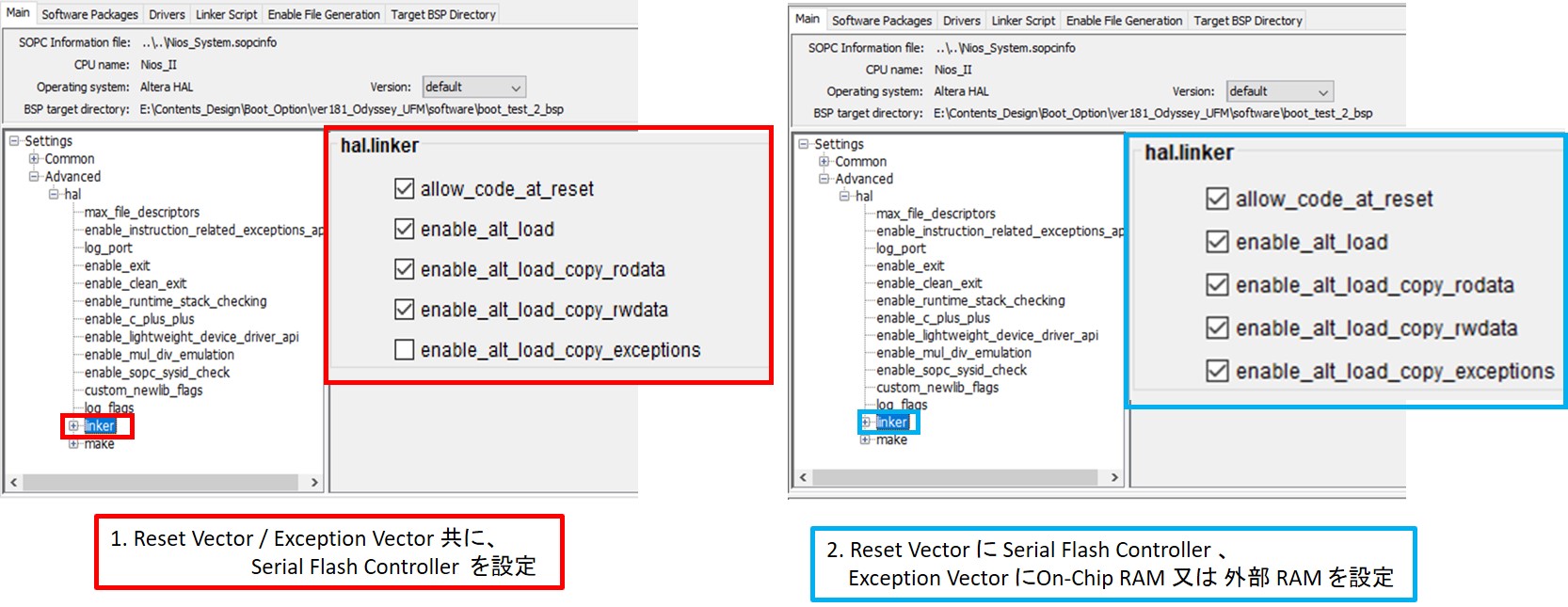

図8： XIP 構成における alt_load() 関数 設定

これで XIP 構成を実現するための各種設定が終わりました。
次は、EPCQ Flash に持たせる HEX ファイルと Programming ファイル の生成を行っていきますので、4章を参照ください。

「4. Programming File の生成方法」



3. EPCQ から Boot Copier で実行する際の Nios® II 設定

Nios® II Processor の Reset Vector / Exception Vector の設定や BSP Editor の設定を説明します。

3-1. Boot Copier  構成における Nios® II Processor のパラメーター設定

Boot Copier を使用して、Nios® II を Boot させる場合、Nios® II Processor の Vectors 設定は 1種類です。

  1. Reset Vector に Serial Flash Controller 、Exception Vector に On-Chip RAM 又は 外部 RAM を設定

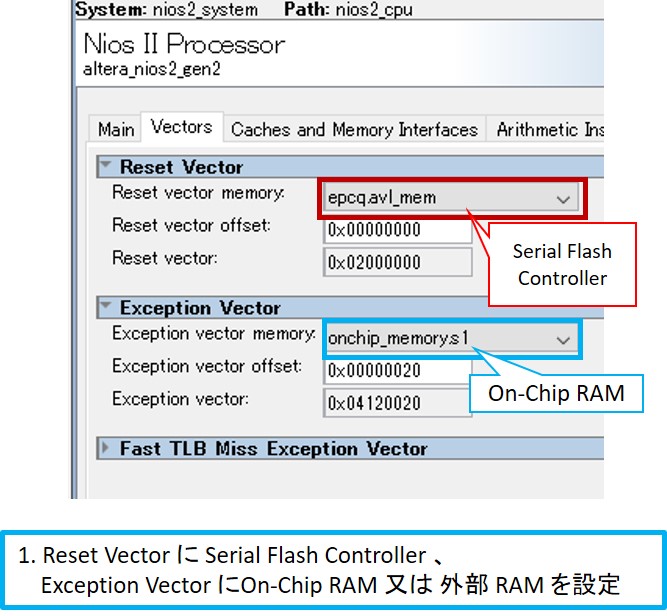

図9：Boot Copier を使用する構成における Nios® II Vectors 設定

< Reset Vector offset の設定方法 >

EPCQ Flash に格納される Programming File の構成は SOF ファイル + HEX ファイルとなり、Serial Flash Controller は HEX ファイルのアドレス値を自由に設定できます。
従って、SOF ファイルのエンドアドレスを把握し、HEX ファイルのスタートアドレス値を Reset Vector Offset に設定する必要があります。

一度、Quartus® Prime をコンパイルし SOF ファイルを生成します。
SOF ファイルのエンドアドレスを SOF ファイルのサイズから計算する事も可能ですが、
一度該当する SOF ファイルだけ Convert Programming Files で JIC ファイルに変換すると、
一緒に生成される MAP ファイルに記載されている SOF ファイルのアドレス値から、エンドアドレスを的確に把握できます。
その SOF ファイルのエンドアドレスから少し間を取ったアドレス値を Reset Vector Offset に設定してください。
（図6 の例では、SOF ファイルのエンドアドレス： 0x41F013 に対して、Reset Vector Offset を 0x420000 に設定しています）。




図10：Reset Vector Offset の設定方法

Reset Vector Offset の設定が完了し、デザイン作成が完了したら、Quartus® Prime をコンパイルして SOF ファイルを生成しておきます。





3-2. Boot Copier  構成における Nios® II SBT の BSP Editor 設定

Nios® II SBT を起動し Application と BSP を生成します。
BSP Editor を起動し Linker Script 設定、alt_load() 関数のオプション設定を行います。

Linker Script は 図11 のように設定します。
.text Section は On-Chip RAM か外部 RAM に設定し、それ以外の Section も On-Chip RAM か外部RAM に設定します。


図11 ：Boot Copier を使用する構成における Linker Script 設定

そして、Main タブにある Settings > Advanced > hal > linker の項目で alt_load() 関数のオプションを　図12 のように設定します。

Boot Copier の構成は alt_load() を使用しないので、すべてのチェックボックスを外してください。

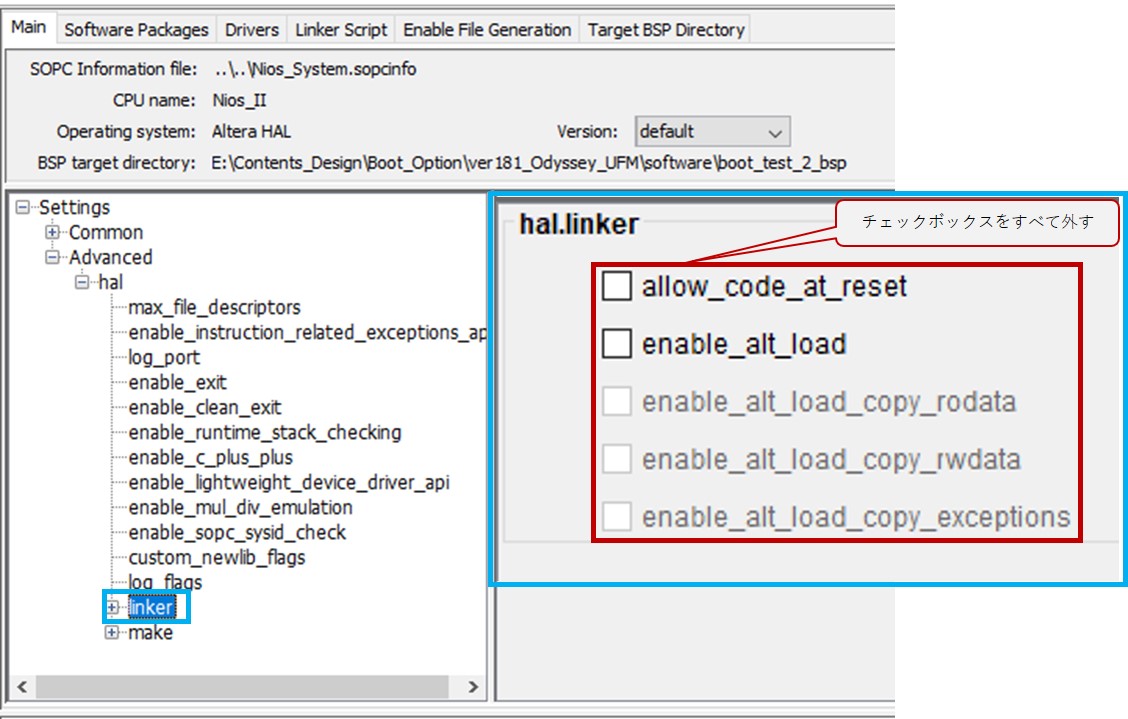

図12：Boot Copier を使用する構成における alt_load() 関数 設定



これで、Boot Copier 構成を実現するための各種設定が終わりました。
FPGA に SOF ファイルを書き込み、Nios® II SBT の Run As にて、ソフトウェアが正しく動作することを確認したら、次は、EPCQ Flash に持たせる HEX ファイルと Programming ファイル の生成を行っていきますので、4章を参照ください。

「4. Programming File の生成方法」



4. Programming File の生成方法

Nios® II SBT  にてソフトウェアのコンパイルが終了し ELF ファイルを生成したら、次は HEX ファイルを生成します。HEX ファイルを SOF ファイルと共に JIC ファイルに変換することで、EPCQ Flash に HEX ファイルを持たせることができます。

4-1. HEX ファイルの生成

ELF ファイルの生成が終了したら、図13 のように Nios® II アプリケーションを右クリックし、
Make Targets > Build... > mem_init_generate > Build で HEX ファイルを生成します。


図13： mem_init_generate for HEX

mem_init_generate で生成されるファイルは主に 3種類です。

  • meminit.qip：On Chip RAM から Boot する際にプロジェクトに登録して使用
  • on_chip_ram.hex：On Chip RAM から Boot する際に RAM の初期値ファイルとして使用
  • <Flash_Controller_Name>.hex： JIC ファイルに持たせるソフトウェア・ファイル

4-2. JIC ファイルの生成

HEX ファイルが生成できたら、Convert Programming Files で SOF ファイル と HEX ファイルを含んだ JIC ファイルを生成します。

Quartus® Prime > file tab > Convert Programming Files を起動してください。図14 のように設定します。

①. Programming file type を JTAG Indirect Configuration File (.jic) に設定
②. Configuration Device に該当する Configuration ROM の型番を選択
③. Mode を Active Serial か Active serial ×4 に設定
④. Flash loader に、ターゲットデバイスを選択
⑤. SOF Data に、該当する SOF ファイルを選択
⑥. Add Hex Data をクリックし、Absolute addressing 、Big endian を選択
⑦. HEX file に 該当するソフトウェア HEX ファイルを登録し OK をクリック

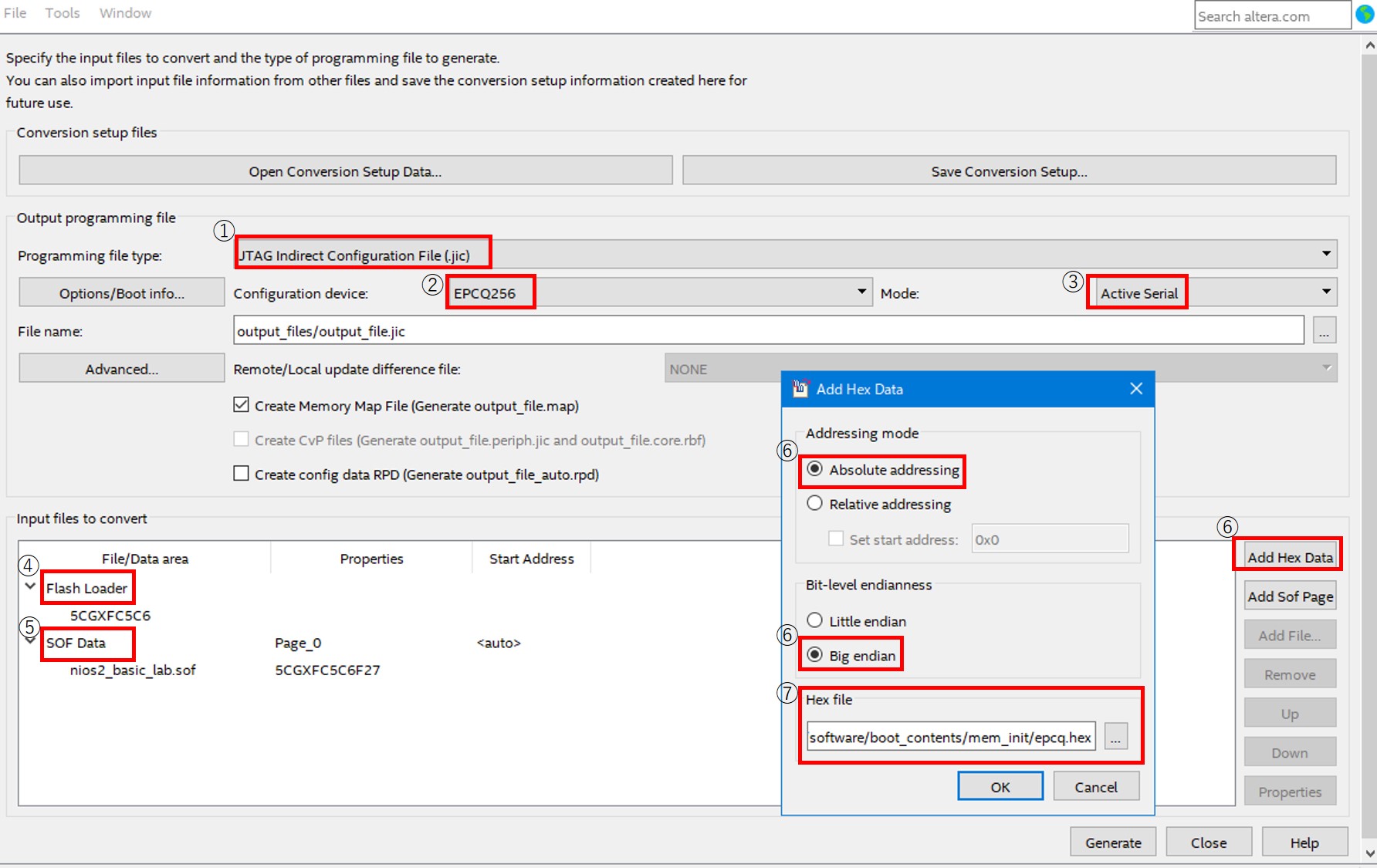

図14： JIC 生成時の Convert Programming Files



Convert Programming Files で JIC ファイルを生成し、実際に Configuration ROM にプログラミングして動作をご確認ください。
