1. 概要 (IP 等も含めた構成図)
このコンテンツでは、On Chip RAM から Nios® II プロセッサーを起動させる為に、最低限必要な IP の各種パラメーターと BSP Editor の設定、各種ファイルの生成方法を説明します。
ソフトウェア・ファイルを初期値ファイルとして、 On Chip RAM に格納します。
Boot する必要がないので、FPGA の電源が立ち上がった後すぐに Nios® II を起動させることができます。
Boot Option の違いについては、以下のコンテンツを参照ください。
・Nios® II Boot の種類 と 各 Boot Option における設定方法について
最低限必要な IP は下記の通りです。（インテル® Quartus® Prime 開発ソフトウェア ver 18.1 の場合）
- Nios® II Processor
- On-Chip Memory (RAM or ROM) Intel® FPGA IP： ソフトウェア 実行/格納メモリー

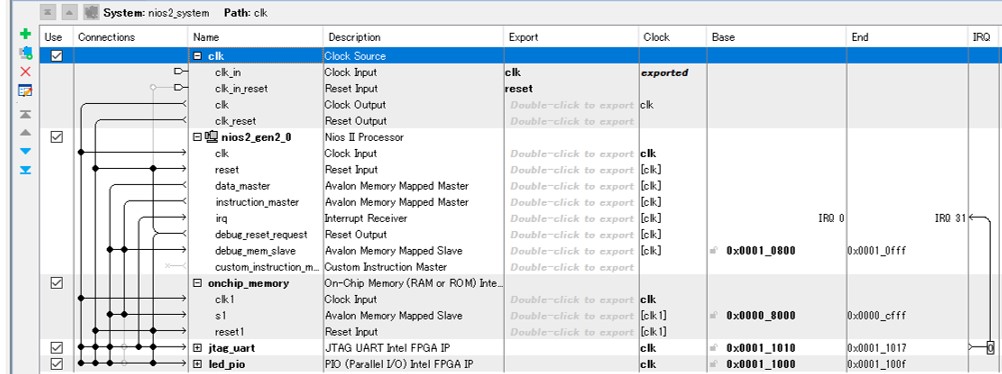

Platform Designer で構築すると 図1 の様になります。
図1：Platform Designer 構成
以降、各種パラメーターの設定について説明します。
1-1. Nios® II Processor

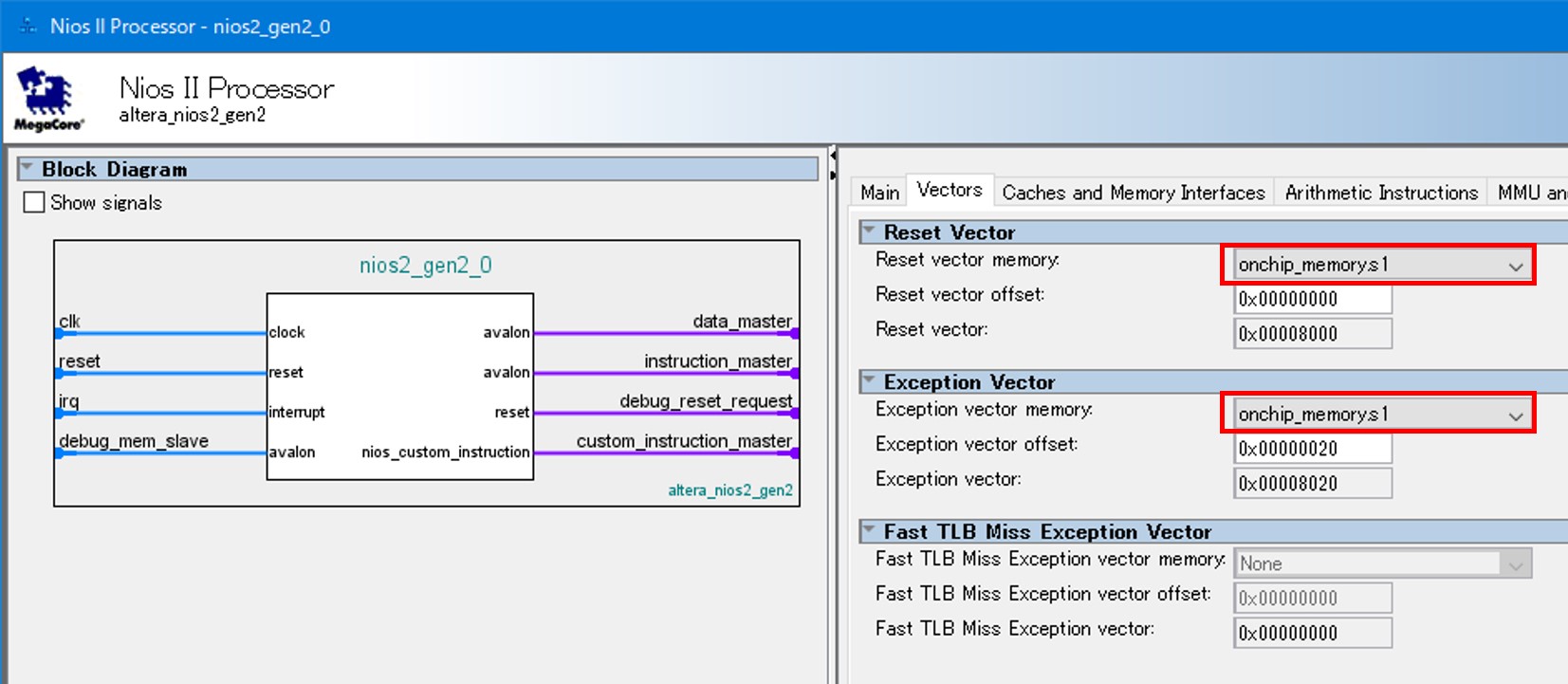

Reset Vector / Exception Vector を 図2 の様に、On Chip RAM に設定してください。
図2： Nios® II パラメーター設定
1-2. On-Chip Memory (RAM or ROM) Intel® FPGA IP

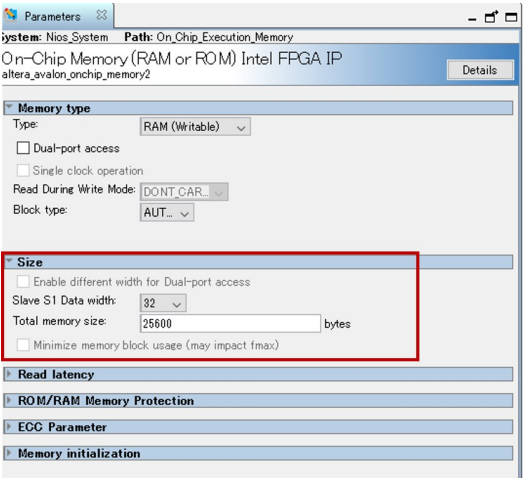

図3 の様に、ソフトウェア実行に必要な Total Memory Size を設定してください。
図3：On-Chip Memory パラメーターの設定例
On Chip RAM の初期値ファイルとしてソフトウェア・ファイルを格納しますので、Memory Initialization の設定をします。初期値ファイルの登録方法によって Memory Initialization の設定が異なります。
1-2-1. meminit.qip を使用して、On Chip RAM の初期値ファイルを登録する方法

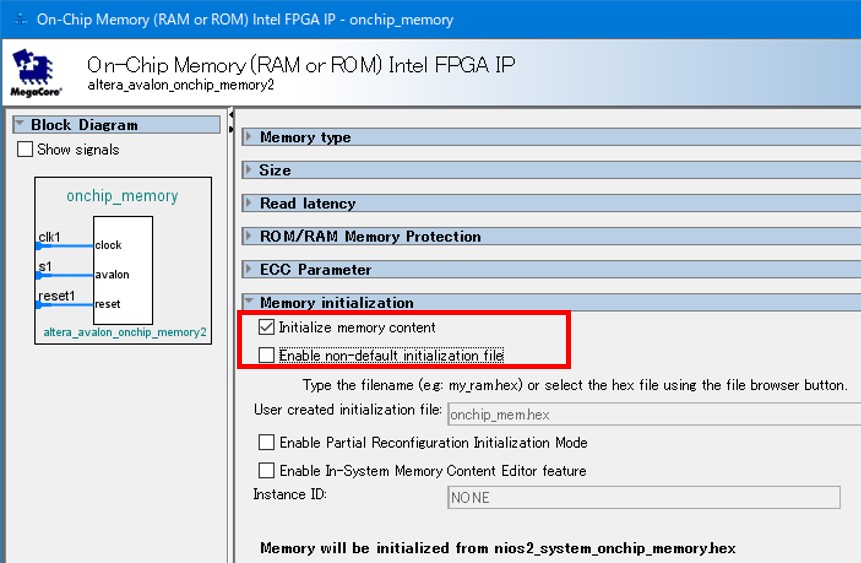

図4 の様に "Initialize memory content" 設定にチェックを入れ、Quartus® Prime のデザインとして meminit.qip を登録します。
meminit.qip は On Chip RAM の初期値設定用の IP であり、プロジェクトに登録するだけで On Chip RAM の初期値を設定できます。
図4： meminit.qip を使用する際の Memory Initialization 設定
1-2-2. On-Chip RAM のパラメーター設定で、初期値ファイルを指定する方法

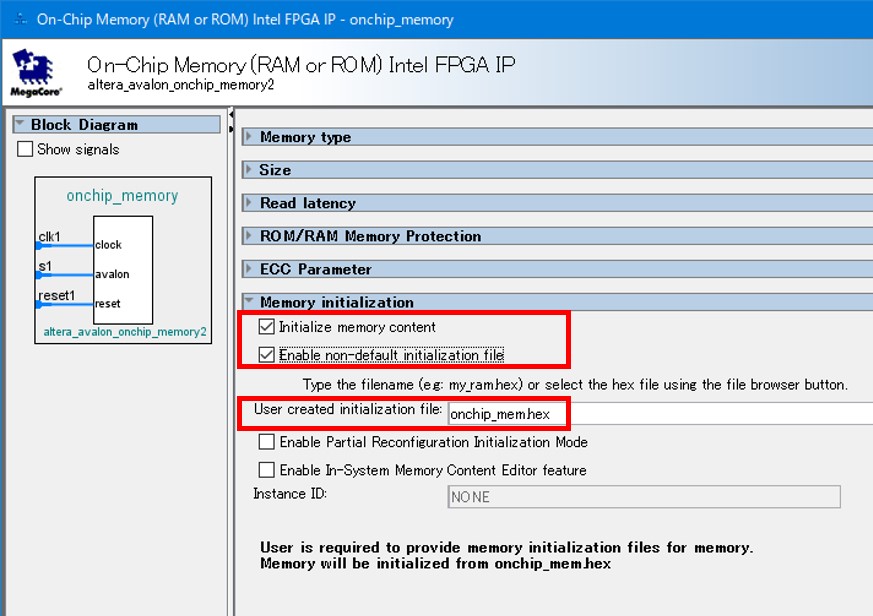

図5 の様に "Enable non-default initialization file" にもチェックを入れ、初期値ファイル <On_Chip_RAM_NAME>.hex のパスを登録します。
図5：初期値ファイルのパスを登録する際の Memory Initialization 設定
1-3. Quartus® Prime Settings

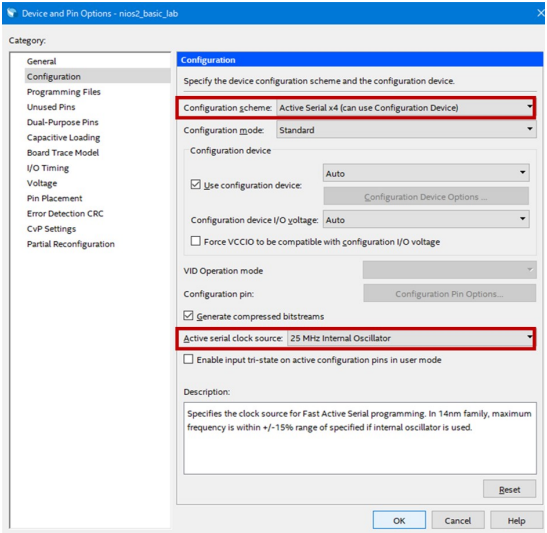

Assignment tab → Device → Device and Pin Options → Configuration を開いてください。
- Configuration scheme： FPGA の Configuration 方式を設定
- Active serial clock source ： FPGA を Configuration するときのクロック周波数を設定
図6：Quartus® Prime の Device and Pin Options
2. Nios® II SBT の BSP Editor 設定
Nios® II Software Build Tools (SBT) for Eclipse を起動し、Application と BSP を生成します。
BSP Editor を起動し、Linker Script 設定、hal.linker 設定を行います。

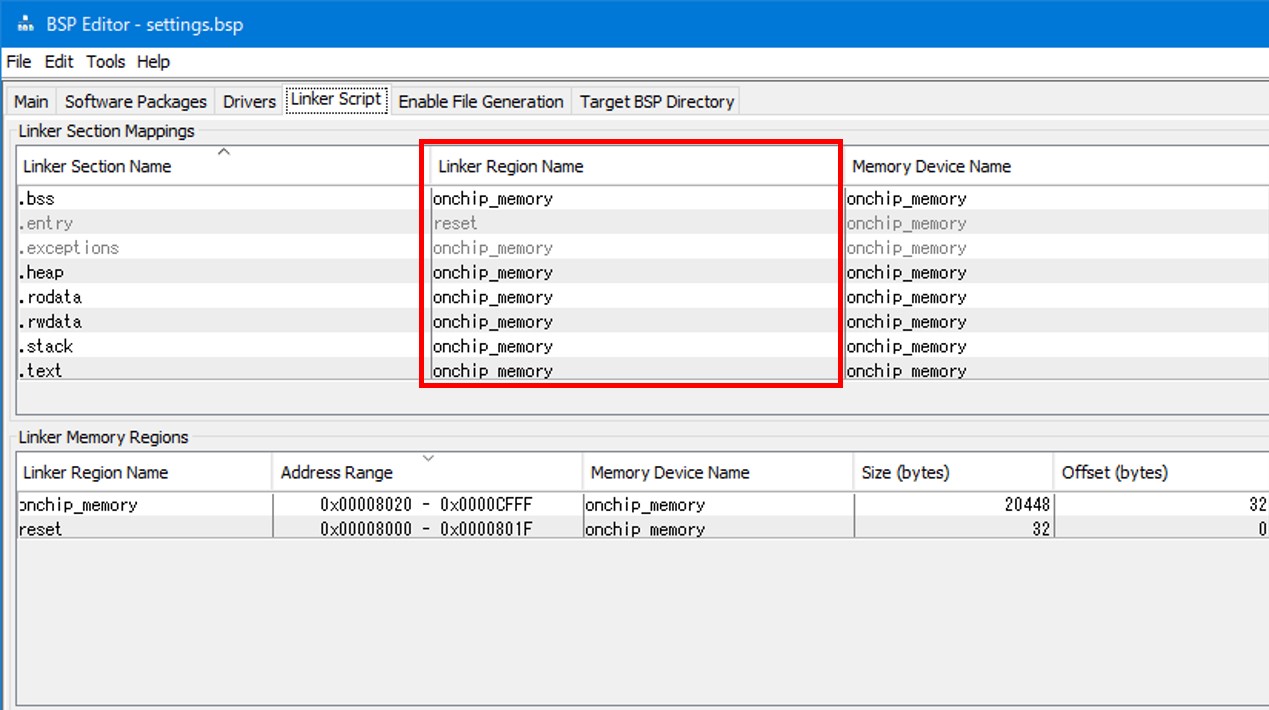

Linker Script は 図7 の様に設定します。
すべての Section を On-Chip RAM に設定します。
図7： Linker Script 設定

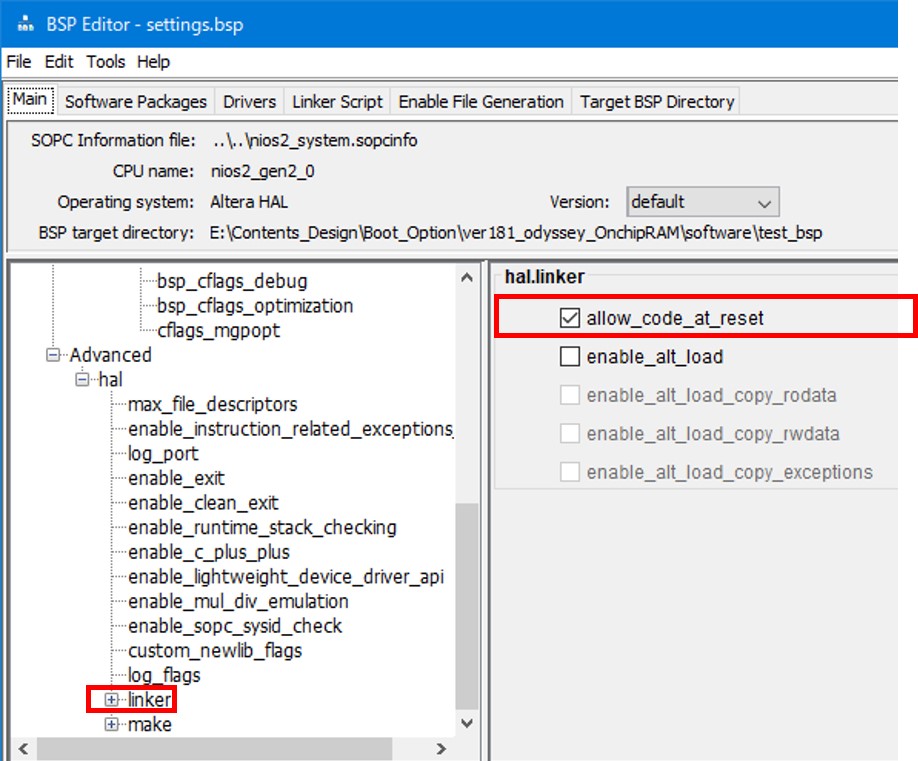

そして、Main タブにある Settings → Advanced → hal → linker の項目で、 hal.linker オプションを 図8 の様に "allow_code_at_reset" だけチェックを入れます。
図8： hal.linker 設定
注記：Nios® II Core に Reset を入れて再起動することがある場合、enable_alt_load と enable_alt_load_copy_rwdata を有効にしてください。
参考：Nios® II Software Developer Handbook > 5.10.4. Run from Initialized Memory Configuration
If your software has a .rwdata section that must be reinitialized at processor reset, turn on the hal.linker.enable_alt_load_copy_rwdata setting in the BSP.
これで、On Chip RAM から Boot させる為の設定は完了しました。
次は、On Chip RAM に持たせる HEX ファイルと Programming ファイル の生成になります。
3. Programming ファイルの生成方法
Nios® II SBT にてソフトウェアのコンパイルが終了し ELF ファイルを生成したら、次は HEX ファイルを生成します。HEX ファイルを On Chip RAM の初期値としてプロジェクトに登録することで、ソフトウェア・ファイルを持った SOF ファイルが生成でき、Nios® II を Boot させることが可能になります。
3-1. HEX ファイルの生成

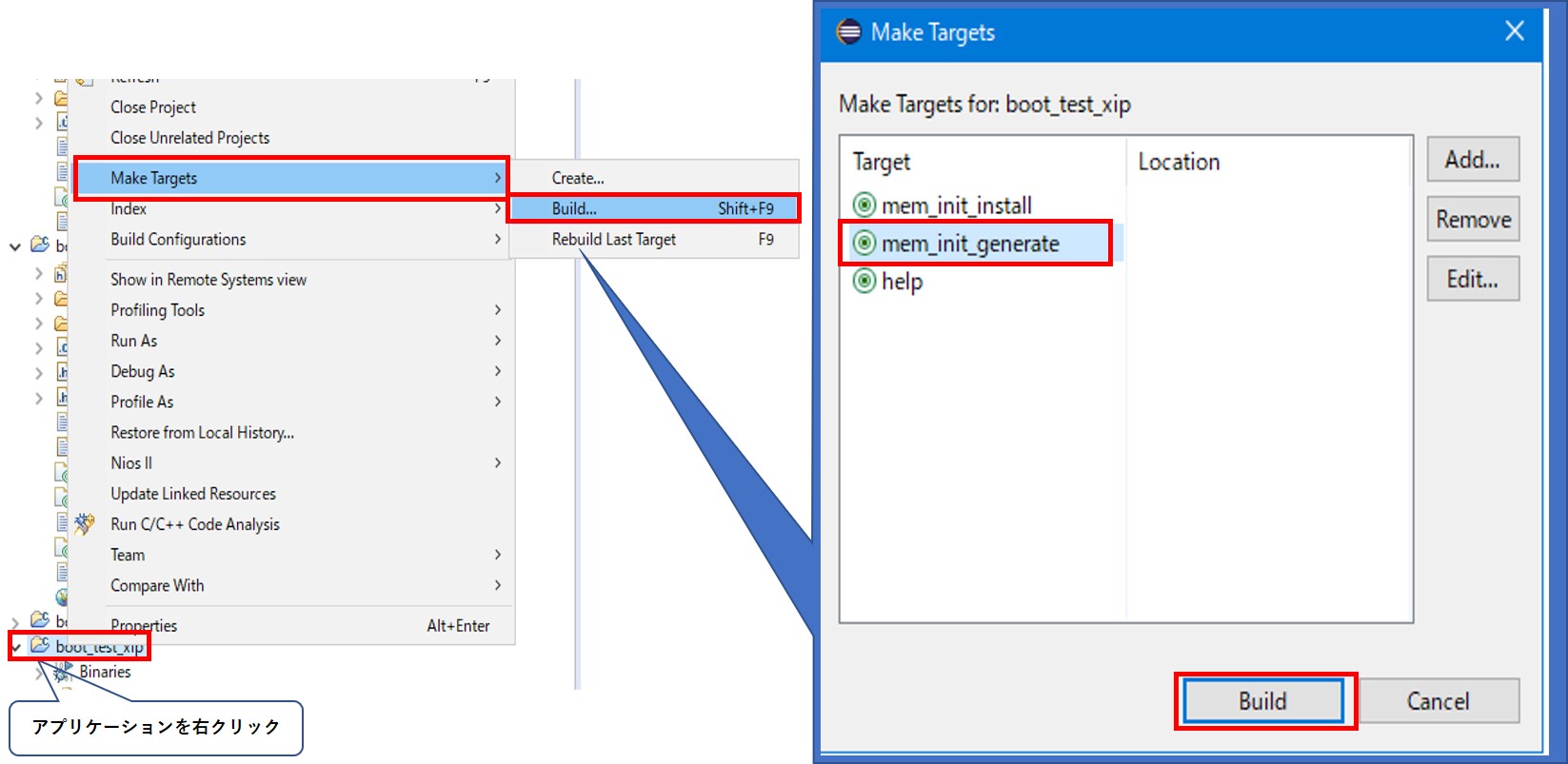

ELF ファイルの生成が終了したら、図9 の様に Nios® II アプリケーションを右クリックし、
Make Targets → Build... → mem_init_generate → Build で HEX ファイルを生成します。
図9： mem_init_generate for HEX
mem_init_generate で生成されるファイルは主に 3種類です。
- meminit.qip：On Chip RAM の初期値ファイル用の IP 。プロジェクトに登録して使用（登録方法は 1-2-1 を参照）
- <On_Chip_RAM_NAME>.hex：On Chip RAM から Boot する際の RAM の初期値ファイル（登録方法は 1-2-2 を参照）
- <On_Chip_Flash_NAME>.hex： JIC ファイルに持たせるソフトウェア・ファイル（今回は使用しません）
生成したファイルを 登録方法に沿って登録します。
3-2. POF ファイルと JIC ファイルについて
On Chip RAM から Boot する際は、初期値ファイルとしてソフトウェア・ファイルを登録していますので、SOF ファイルにソフトウェア情報が含まれています。
従って、SOF ファイルから通常通り POF ファイル、JIC ファイルを生成することで、ソフトウェア情報を Programming ファイルに反映させることができます。
Quartus® Prime をフルコンパイルせずに、更新した HEX ファイルを SOF ファイルに反映させる方法は、こちらを参照してください。
