タイミング制約例　クロック制約　～PLL の制約～

タイミング制約例　クロック制約　～PLL の制約～

  • 更新

はじめに

この記事では PLL に関連するクロック制約例を紹介します。



サンプル回路

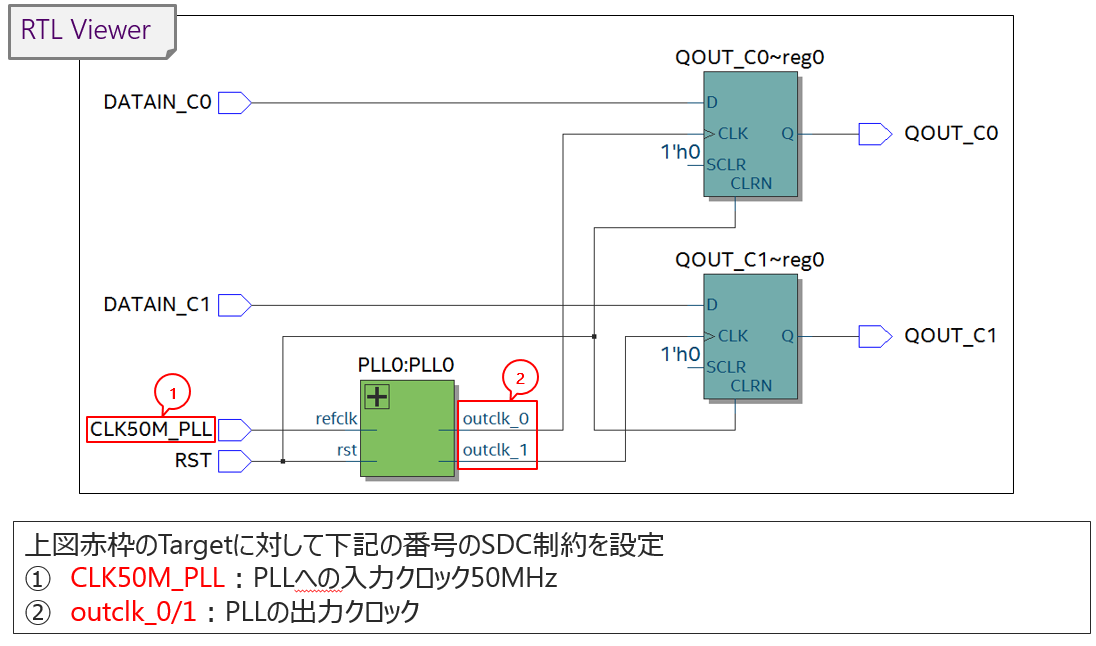

下記のようなサンプル回路を例に PLL のタイミング制約方法をご紹介します。





1.　入力クロックの制約

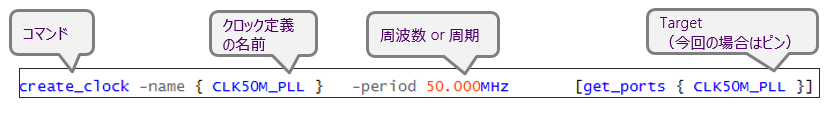

SDC ファイルに下記の制約を追加します。

制約に不慣れな人でも、GUI で入力できます。1-1.の項をチェックしてくださいね。



1-1.　入力クロックの制約（GUI使用）

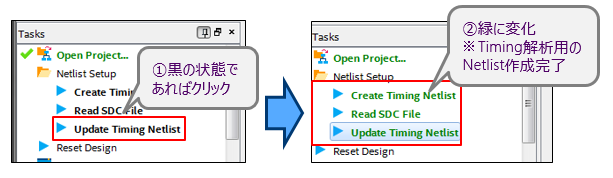

(1)　Tools メニュー ⇒ Timing Analyzer（もしくは アイコン）でTiming Analyzer を開き、Tasks ペインからタイミング解析用の Netlist を作成します。

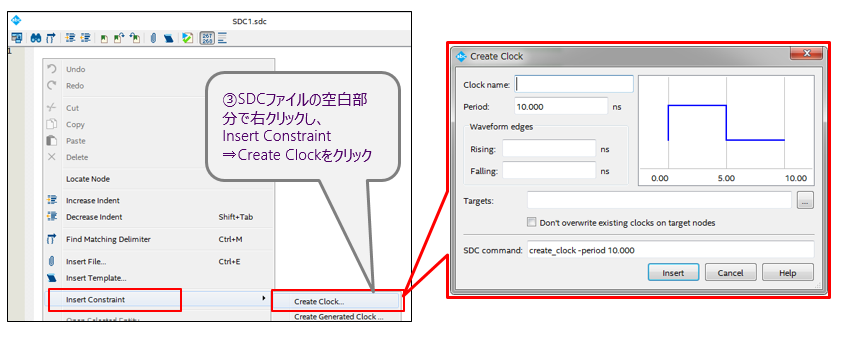

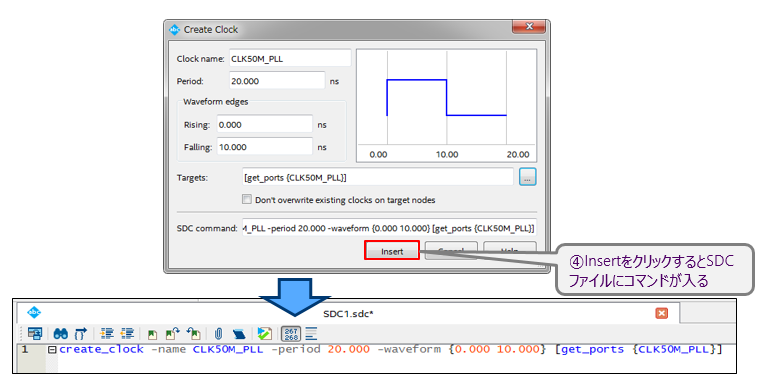

(2)　SDC ファイルの空白領域で右クリックし、Create Clock の GUI を開きます。

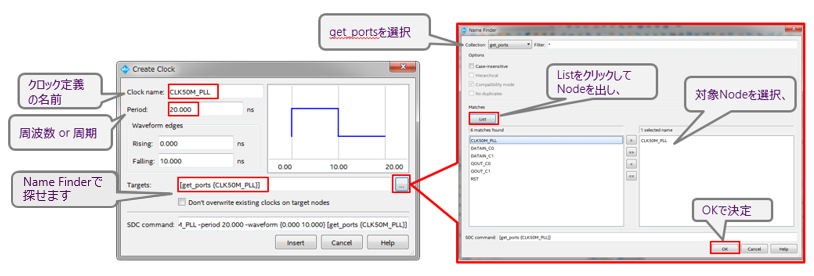

(3)　下記のように設定項目を入力します。



(4)　Insert をクリックすると SDC ファイルに「SDC Command」の制約が入ります。





2.　PLL の出力クロック制約

SDC 制約はコレ↓ だけです。

つまり、このProject 全体のクロック制約は下記の2行だけで完了です。


同等の create_generated_clock 制約に変換すると下記のようになります。

PLLの使い方によっては create_generated_clock しか使えない場合がありますので、Report でしっかり確認しましょう！



3.　Report の確認

設定した SDC が正しいかどうかを Report で確認します。ここでは、2種類の Report の確認方法を紹介します。



3-1. Compilation Report

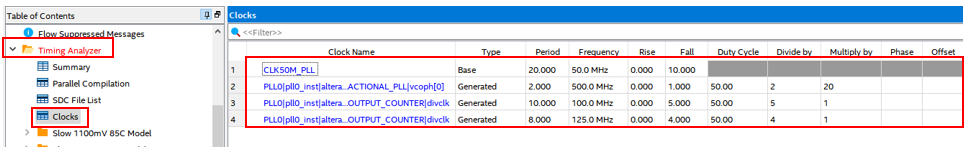

Timing Analyzer ⇒ Clock の Report で PLL の制約がかかっていることを確認します。

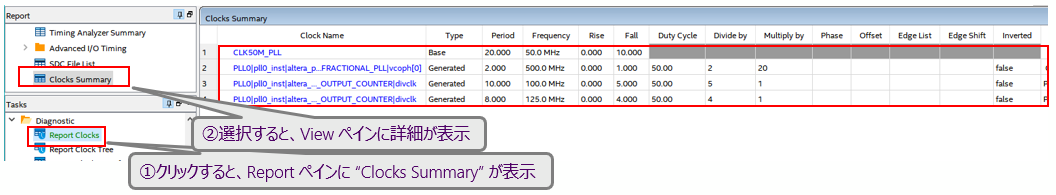

3-2. Report Clocks

Tools メニュー ⇒ Timing Analyzer（もしくは アイコン）でTiming Analyzer を開き、Tasks ペインからタイミング解析用の Netlist を作成します。






Appendix　～SDC 制約の説明～

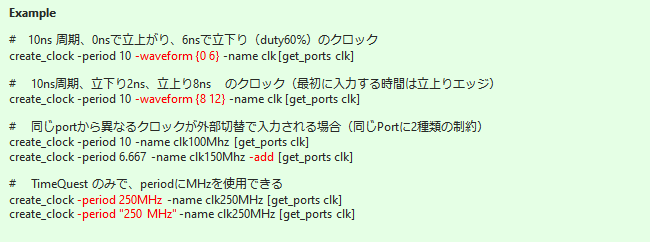

①create_clock

説明：Baseとなるクロックに使用する

Options

  • -add: 既に制約されているnodeに制約を追加するときに使用
  • -name <clock_name>: クロック制約の名前
  • -period <value>: クロック周波数または周期
  • -waveform <edge_list>: エッジのリスト
  • <targets>: ターゲットとなるCollectionやList

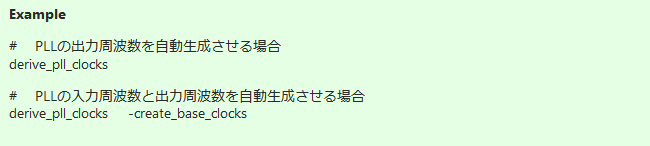

②derive_pll_clocks

説明：PLLのクロックを自動生成する(Quartus® Prime専用の拡張コマンド)

Options

  • -create_base_clocks: PLLの入力クロックの制約も自動生成
  • -use_tan_name: ネット名をクロック名として使用する


③ create_generate_clock

説明：Base Clockから派生するクロック

Options

  • -add: 既に制約があるtargetに追加制約を入れる場合
  • -divide_by <factor>: 分周数
  • -duty_cycle <percent>: Duty Cycle（%）
  • -edge_shift <shift_list>: シフトするエッジのList
  • -edges <edge_list>: エッジの値のList
  • -invert:　クロックの反転
  • -master_clock <clock>: source nodeのクロック定義を指定
  • -multiply_by <factor>: 逓倍数
  • -name <clock_name>: クロック名
  • -offset <time>: オフセット（時間）
  • -phase <degrees>: Phase Shift（degree）
  • -source <clock_source>: 派生クロックのsource node
  • <targets>: cllectionまたはtarget node
