1. はじめに
Nios® II プロセッサーは CPU なので Boot させる必要があり、Boot Copier と Execute in Place (XIP) の 2種類 の Boot 方式 に対応しています。さらに、サポートしている Boot Memory は
- User Flash Memory (UFM)
- EPCS/EPCQ/EPCQA
- QSPI Flash
- CFI Flash
- On Chip RAM
があり、Boot 方式と Boot Memory の組み合わせにより、Nios® II を Boot させる方法 (Boot Option) は 9種類に分かれます。(9種類の内訳は、「3. 各 Boot Option の紹介 」で説明します)
この記事は、その 9種類の Boot Option と各種設定方法についてのまとめになります。
2. Boot 方式の種類
Nios® IIを Boot する際には、下記種類の Boot 方式 があります。
- Boot Copier
- Execute in Place (XIP)
それぞれのメリットは 表1 の通りです。
表1：Boot Copier と XIP のメリットとデメリット
| Boot 方式 | メリット | デメリット |
| Boot Copier |
・XIP と比較すると処理性能が高い ・Boot Copier を編集することによる柔軟性 |
・Application コードを展開するための RAM 領域が必要 |
| XIP |
・RAM 領域を削減できる ・即時起動が可能 |
・処理時間が遅い |
Boot Copier について
Boot Copier は On Chip RAM もしくは External RAM に Application コードを展開して実行する方法です。例として、インテル® MAX® 10 FPGA を用いた場合について説明します。
MAX® 10 の UFM に Application コードを保存し、リセット解除で、以下の Boot Copier のフローで Nios® II が実行されます。
① Nios® II のリセットを解除
② UFM 上の Boot Copier を Nios® II が実行
③ Application コードを On Chip RAM にコピー
④ On Chip RAM 上の Application コードを Nios® II が実行
図1：MAX® 10 における Boot Copier のフロー
Boot Copier を使用するメリットとして、On Chip RAM 上で Application を実行するため、XIP よりも処理性能を高くすることができます。但し、実行用の内部 RAM が必要になるため、FPGA 内部のメモリー・リソース必要量が XIP よりも大きくなります。
他にも、メーカーの標準提供ではなくなるため若干ハードルが高くなりますが参考資料に記載がある通り、Boot Copier をカスタマイズする事で、Application コードを圧縮して、Memory の容量を節約する事や Application コードを複数用意して切り替えて実行するなど柔軟な対応が可能です。
<参考資料> Embedded Design Handbook > 5.3. Alternative Nios II Boot Methods
Execute in Place (XIP) について
XIP は Boot Memory に Application コードを保存しておき、On Chip RAM や External RAM を介さずに Boot Memory 上で、Nios® II を実行する方法です。
例として、MAX® 10 を用いた場合について説明します。
MAX® 10 の UFM に Application コードを保存し、リセット解除で以下の XIP のフローで Nios® II が実行されます。
① Nios® II のリセットを解除
② UFM 上の Application コードを UFM で Nios® II が実行

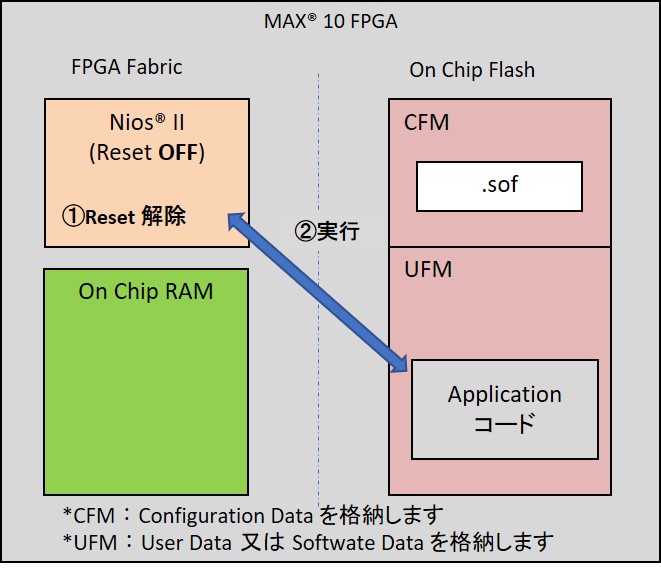

図2：MAX® 10 における XIP のフロー
XIP を用いる利点としては、実行用の RAM を節約できる事や RAM へのコピー処理が必要ない為、即時起動が可能である事です。
Boot Copier と XIP それぞれの特徴をご理解頂いたうえで、どちらがお客様の仕様に合っているかご検討下さい。
XIP 構成の Run As / Debug As の手順は Boot Copier と異なっていますので、下記コンテンツを参照ください。
Nios® II SBT for Eclipse における Run/Debug Configuration 設定の使い方
3. 各Boot Option の紹介
上記で説明した通り、Boot 方式と Boot Memory の組み合わせによって、Nios® II を Boot させる方法 (Boot Option) は、表2 の通り、9種類に分かれます。
Boot Memory の種類ごとに、コンテンツが用意されていますので、各種概要は 表2 のリンクからご参照ください。
表2：Boot Option の種類
| サポートしている Boot Memory |
Boot Option の種類 |
Application コードの格納先 |
Application 実行時の場所 |
Boot Copier |
Embedded |
|
(MAX® 10 のみ) |
UFM から XIP で実行 |
UFM | UFM (XIP) + On chip RAM / External RAM (alt_load() 使用時) |
alt_load() 関数 | |
| UFM から Boot Copier で実行 |
UFM | On chip RAM / External RAM |
Memcpy-based boot copier |
||
|
EPCQ Flash |
EPCQ Flash から XIP で実行 |
EPCQ Flash | EPCQ Flash (XIP) + On chip RAM / External RAM (alt_load() 使用時) |
alt_load() 関数 | User Guide |
| EPCQ Flash から Boot Copier で実行 | EPCQ Flash | On chip RAM/ External RAM |
Memcpy-based boot copier |
||
|
QSPI Flash |
QSPI Flash から XIP で実行 |
QSPI Fash | QSPI Flash (XIP) + On chip RAM / External RAM (alt_load() 使用時) |
alt_load() 関数 | User Guide |
| QSPI Flash から Boot Copier で実行 | QSPI Fash | On chip RAM / External RAM |
Memcpy-based boot copier |
||
| On chip RAM から XIP で実行 |
On chip RAM | On chip RAM | Boot Copier なし | User Guide | |
|
CFI Flash |
CFI Flash から XIP で実行 |
CFI Flash | CFI Fash (XIP) + On chip RAM / External RAM (alt_load() 使用時) |
alt_load() 関数 | User Guide |
| CFI Flash から Boot Copier で実行 |
CFI Flash | On chip RAM / Extenal RAM |
Memcpy-based boot copier |
Generic Serial Flash Interface Intel® FPGA IP を使用した Boot 方法は下記コンテンツをご参照ください。
・ Nios® II Boot Option ~ Generic Serial Flash Interface を使った Boot 方法 ~
下記参考資料の Nios® II Configuration and Booting Solutions 項目の最後のページに各種設定のサマリーが記載されていますので、そちらもご参照ください。
<参考資料>
