インテル® FPGA の Nios® II ではじめての L チカ！ Part 1

こんにちは。

マクニカでインテル® FPGA の技術サポートをしているインテル・F・ハナコです。

今回の "インテル® FPGA でLチカ" は

Nios® II ソフトコア・プロセッサー の登場です！

[関連情報]　インテル® FPGA の Nios® II プロセッサー

基板上のプッシュボタンを押したときだけ LED が点灯し、プッシュボタンを離すと消灯する、

この動作を Nios® II ソフトコア・プロセッサー (以下 Nios® II) におこなわせます。

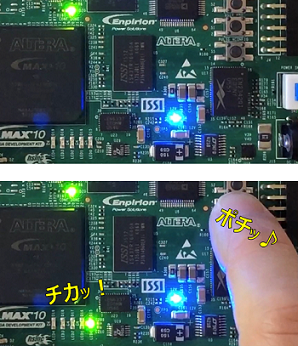

★ 今回実施する L チカを動画でチェック

※ HDL 言語の論理回路だけで L チカさせる方法は、こちらのコンテンツをご覧ください。

■ 用意するもの

今回の開発環境は、これらを使用します。

Quartus® Prime Standard Edition または Lite Edition (無償)

& Nios II Software Build Tools for Eclipse (※)

Questa* - Intel® FPGA Edition

または Questa - Intel FPGA Starter Edition (無償)

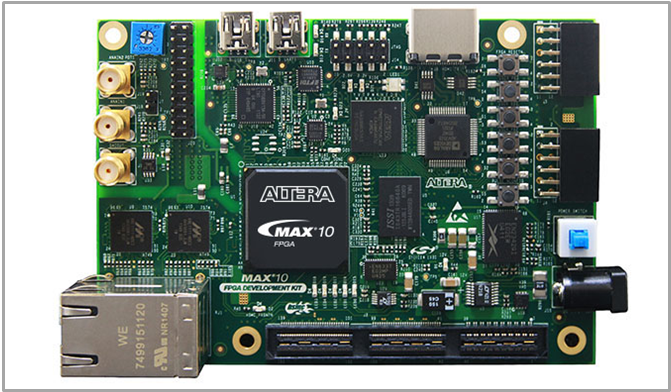

MAX® 10 FPGA 開発キット

ご検討・ご購入は、弊社までお問い合わせください。(Macnica Mouser でもご購入いただけます。)

※ Nios® II Software Build Tools の利用には、Windows Subsystem for Linux と Eclipse のインストールが必要です。詳細は、こちらのコンテンツをご覧ください。

■ 開発ボードの接続構成

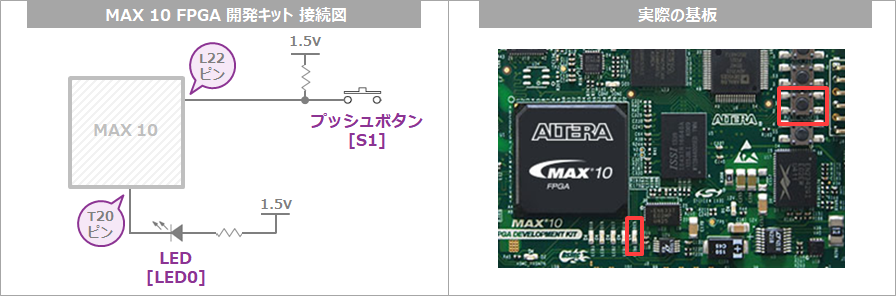

プッシュボタン [S1] と LED [LED0] は、基板上で図のような接続構成になっています。

(※ その他、プッシュボタン [S2] をシステムのリセット信号として使用します。)

「プッシュボタンを押したら LED が点灯して、プッシュボタンを離すと LED が消灯する」

この動作を Nios® II にさせるためには、作業が大きく２つあります。

✔　FPGA に Nios® II を組み込む

✔　Nios® II に実行させるプログラム (C 言語) を作る

今回の L チカ動作は HDL 言語だと簡単に書けてしまえますが、今回はあえて Nios® II を使ってみましょう。(これが Nios® II を採用したシステム開発への第一歩です！)

■ 作業ステップ

今回のサンプルプロジェクトでは、以下の作業をおこないます。

1. Platform Designer で Nios® II と周辺回路を設計する

2. FPGA のデザインを完成させる

3. RTL レベル・シミュレーションをする

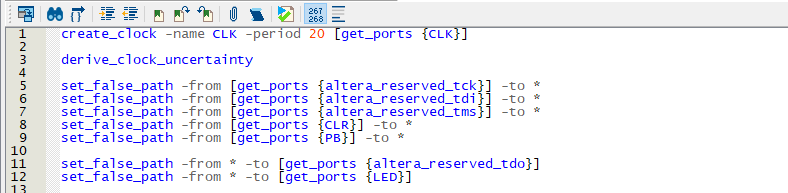

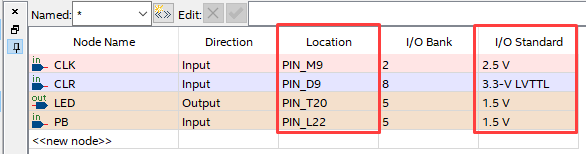

4. 制約を設定する

5. コンパイルをする

6. タイミングを検証する

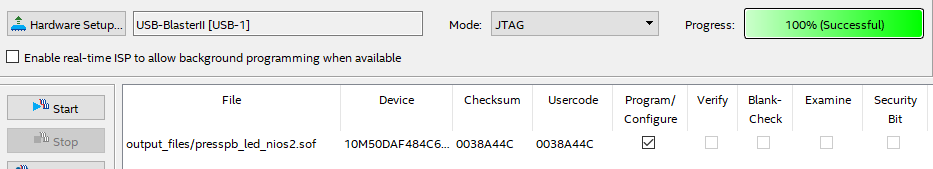

7. FPGA にハードウエア・デザインをダウンロード

8. Nios II Software Build Tools for Eclipse によりソフトウエアをシステムで実行する　(Part 2 のページへ)

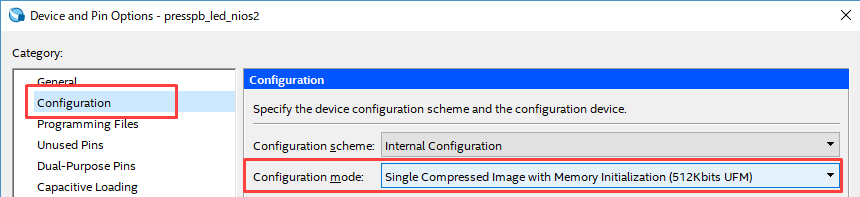

9. Nios® II のブートプログラムを FPGA のオンチップ・メモリに組み込む　(Part 2 のページへ)

各作業へのショートカットは、上記または画面左側の項目をクリックしてご利用ください。

大まかな開発の流れは、Altera® FPGA の開発フローをご覧ください。

1. Platform Designer で Nios® II と周辺回路を設計する

1-1. Quartus® Prime プロジェクト作成

Quartus® Prime の下記メニューを選択し、プロジェクトを作ります。

　File ➤ New Project Wizard

ここでは、プロジェクト名と最上位エンティティー名を presspb_led_nios2 に設定します。

ターゲットデバイスは、MAX® 10 FPGA 開発キットの 10M50DAF484C6GES を選択します。

作業ステップの一覧へもどる

1-2. Nios® II システムを作成

Quartus® Prime の下記メニューから Platform Designer を起動して、Nios® II プロセッサーと周辺回路を作ります。

　Tools メニュー ➤ Platform Designer

今回サンプルプロジェクトで作成する Nios® II システム構成は、下図のとおりです。

また、 Nios® II のブートメモリーおよび実行メモリーは、On-Chip RAM とします。

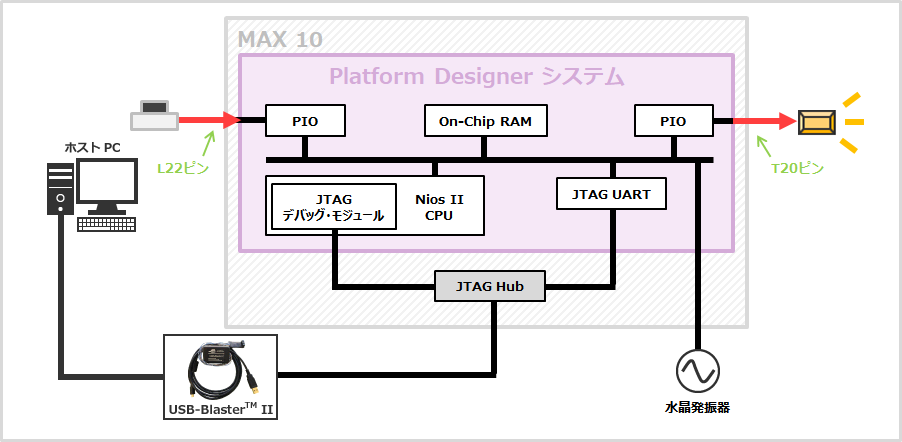

サンプルプロジェクトにおける Nios II システムの構成

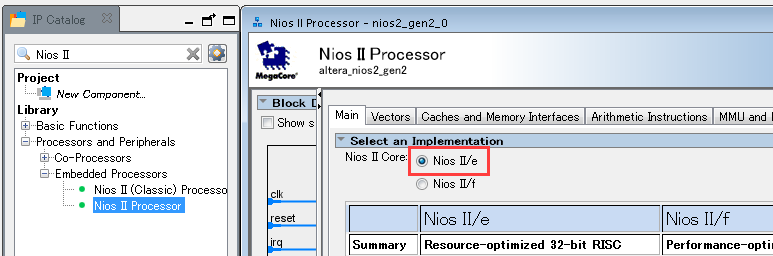

1-2-1. Nios® II Processor を追加します。

Platform Designer の左上にある IP Catalog から Nios II Processor を選び、コアのタイプから Nios II/e を選択します。

([Finish] ボタンをクリックすると追加されます。)

Nios® II Processor のパラメーター

Messages タブ内にエラーが表示されますが、ここではこのまま進みます。

1-2-2. On-Chip Memory を追加します。

Nios® II と同様に、IP Catalog から On-Chip Memory (RAM or ROM) Intel FPGA IP を選び、下図のように設定します。

それ以外はデフォルトのまま [Finish] ボタンをクリックします。

On-Chip Memory (RAM or ROM) Intel FPGA IP のパラメーター

1-2-3. PIO を追加します。

IP Catalog から PIO(Parallel I/O) Intel FPGA IP を選び、バス幅と入出力属性を指定します。

プッシュボタン用の PIO と LED 用の PIO を作ります。

PIO (Parallel I/O) Intel FPGA IP のパラメーター

1-2-4. JTAG UART を追加します。

printf デバッグをするため、パソコンと JTAG インターフェース（USB-Blaster™ II 経由）で UART 通信する JTAG UART Intel FPGA IP を作ります。

デフォルト設定のまま [Finish] ボタンをクリックします。

JTAG UART Intel FPGA IP のパラメーター

1-2-5. 各コンポーネントの名前を変更します。

System Contents タブの Name 欄で Rename をします。

サンプルデザインでは、下表のとおりにします。

変更前の名称	変更後の名称
nios2_gen2_0	nios2_cpu
onchip_memory2_0	onchip_memory
pio_0	pb_pio
pio_1	led_pio
jtag_uart_0	jtag_uart

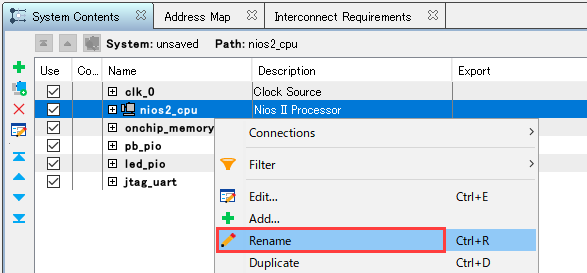

Rename 後の System Contents タブ

1-2-6. 各コンポーネントを接続します。

Connections 欄の白丸をクリックして黒丸（接続）に変更し、各コンポーネントを接続します。

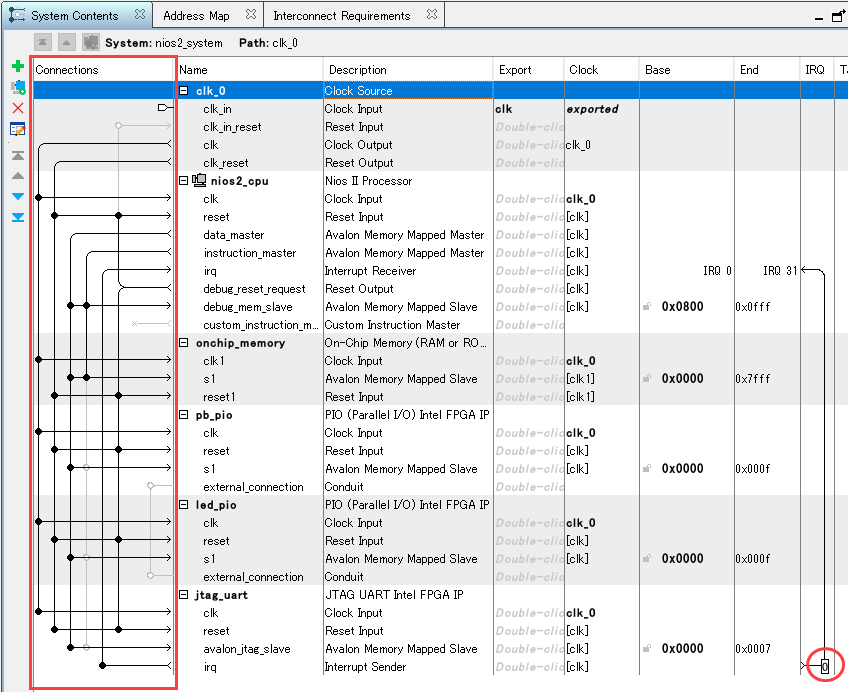

サンプルプロジェクトでは、下図のように接続します。

各コンポーネントの接続

1-2-7. 割り込みポートを接続します。

JTAG_UART の Interrupt Sender と Nios® II Processor の Interrupt Receiver を上図のように接続します。

値は優先順位を示しますが、今回は割り込みが1本なので0のままにしIます。

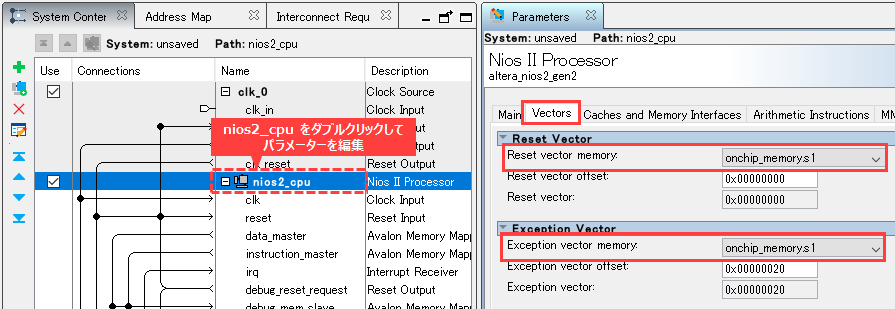

1-2-8. Nios® II の Reset Vector / Exception Vector を設定します。

サンプルプロジェクトでは、Nios® II のブートメモリーと実行メモリーを On-Chip RAM（onchip_memory）にするため

Nios® II の Reset Vector と Exception Vector を下図のように設定します。

Nios® II Processor の Reset Vector と Exception Vector 設定

1-2-9. リセット信号と PIO を Nios® II システムの外部に Export します。

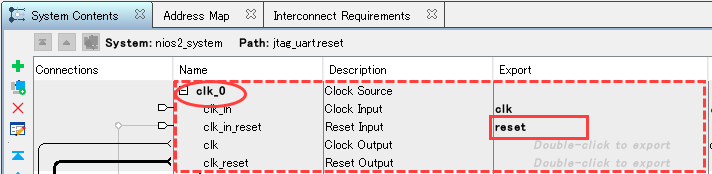

clk_0 の clk_in_reset の Export 欄をダブルクリックし、ポートを作成します。

リセット信号を Export

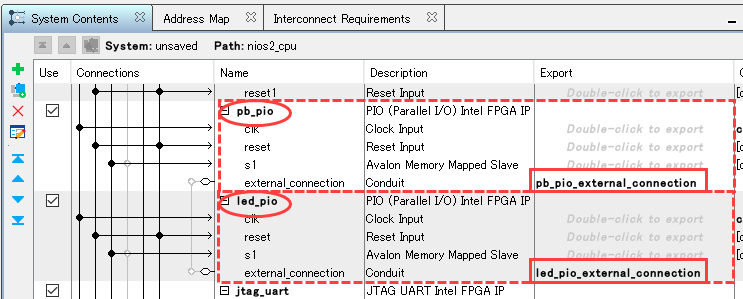

pb_pio および led_pio の external_connection の Export 欄をそれぞれにダブルクリックし、ポートを作成します。

pio を Export

1-2-10. ベース・アドレスが重複のないように設定します。

下記メニューを実行すると、ベース・アドレスが自動的に適切な値に設定されます。

　Platform Designer の System メニュー ➤ Assign Base Address

1-2-11. これで Nios® II システムの完成です。

File メニュー ➤ Save As… で名前を付け qsys ファイルを保存します。

サンプルプロジェクトでは、nios2_system.qsys として保存します。

1-2-12. Nios® II システムのモジュールを生成します。

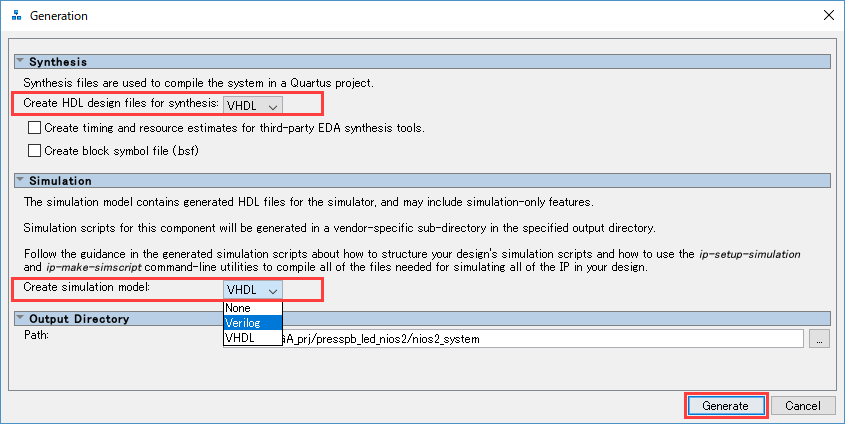

Nios® II システムの生成 (例: VHDL を選択)

[Synthesis]

Create HDL design files for synthesis:

Quartus® Prime でコンパイルするときの論理合成用の HDL 言語を指定します。

[Simulation]

Create simulation model:

シミュレーション用モデルのHDL言語を指定します。

[Output Directory]

Path:

ファイルを生成するフォルダーを指定します。

(サンプルプロジェクトではデフォルトのままにします。)

Platform Designer 画面の右下にある [Generate] ボタンをクリックし、モジュールを生成します。

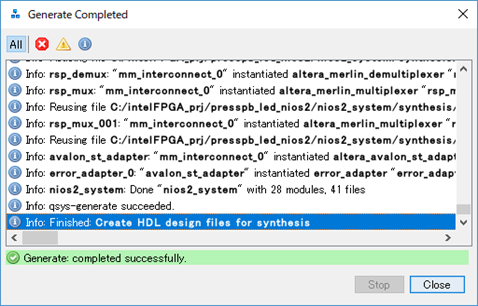

Generate Completed ウインドウ

ファイルの生成が完了し Generate Completed ウインドウを [Close] ボタンで閉じた後、Platform Designer の右下にある [Finish] ボタンをクリックし、Platform Designerを閉じます。

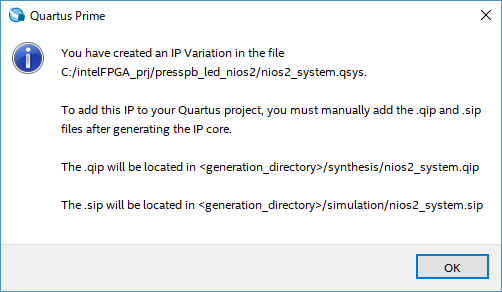

以下のウインドウが表示されますので、内容を確認し [OK] ボタンをクリックします。

(※ この記載内容は、操作2-2. で実施します。)

作業ステップの一覧へもどる

2. FPGA のデザインを完成させる

2-1. Nios® II システムをユーザーデザインにインプリメント

最上位階層の HDL デザインに Platform Designer で作成したシステムモジュールを組み込みます。

最上位階層デザインへ組み込みやすいように Platform Designer で作成した Nios II システムが保存されているフォルダー内に、インスタンス補助ファイル（*_inst.vhd / *_inst.v）があるので、コピペ＆編集で接続を完了させます。

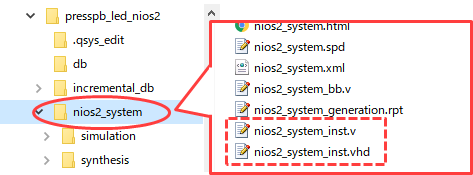

生成された Nios® II システムのフォルダー

例えばこんな感じです。

　VHDL トップデザインサンプル記述　　　　 Verilog HDL トップデザインサンプル記述

File メニュー ➤ Save As… でファイル名を付け保存します。

このサンプルプロジェクトでは、presspb_led_nios2.vhd / presspb_led_nios2.v として保存します。

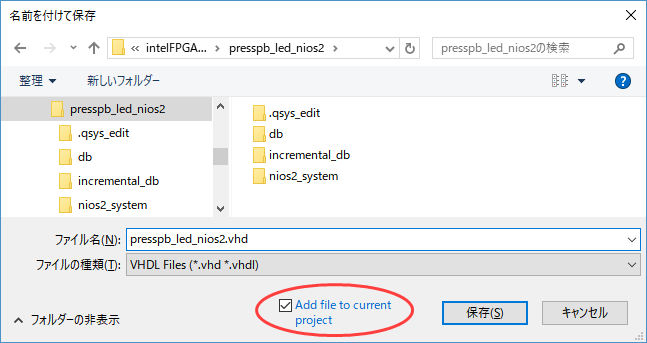

ファイルを保存 (例: VHDL)

作業ステップの一覧へもどる

2-2. デザインを登録

HDL デザインと Nios® II システムを Quartus® Prime のプロジェクトに登録します。

　Project メニュー ➤ Add/Remove Files in Project

作成した最上位の HDL デザイン (presspb_led_nios2.vhd または presspb_led_nios2.v) と、Nios® II システムの .qip ファイルを登録します。

同様に、あとで NativeLink で RTL シミュレーションを実行するために、Nios® II システムの .sip ファイルも登録しておきましょう。

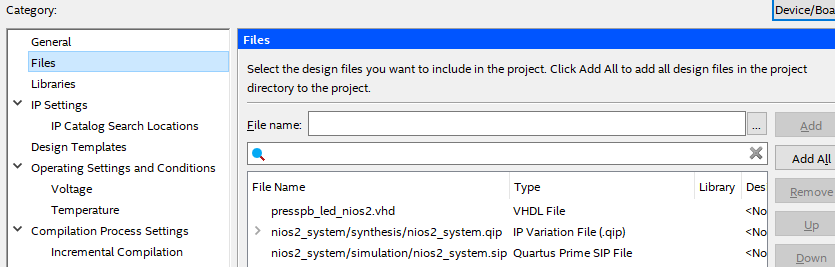

Add/Remove Files in Project

なお

.qip は、Platform Designer で作成したモジュール用フォルダー/synthesis 内にあります。

.sip は、Platform Designer で作成したモジュール用フォルダー/simulation 内にあります。

＜関連 FAQ＞ .sip ファイルとはどのようなファイルですか？

作業ステップの一覧へもどる

2-3. エラボレーション実行

Processing メニュー ➤ Start ➤ Start Analysis & Elaboration を実行します。

作業ステップの一覧へもどる

3. RTL レベル・シミュレーションをする

RTL シミュレーションを実行し、動作確認をします。

下表を参考に、シミュレーションを実施したい内容に応じて情報を参照してください。

実施するシミュレーションの内容	参照する情報
Nios® II のソフトウェア動作を除いたプロジェクトデザイン全体のハードウェア動作のみをシミュレーションする	FPGA のファンクション・シミュレーションは NativeLink で解決しよう Quartus® Prime Pro Edition で生成した IP を含むデザインを ModelSim でファンクション・シミュレーションする方法 Quartus® Prime Pro Edition で生成した IP を含むデザインを Questa* - Intel® FPGA Edition でファンクション・シミュレーションする方法 ModelSim* - Intel® FPGA Edition - RTL シミュレーションの方法
Platform Designer のシステムモジュールのみを使用して、Nios® II のソフトウェア動作をシミュレーションする	Nios® II はじめてガイド - Nios® II 簡易シミュレーション
Nios® II のソフトウェア動作を含むプロジェクトデザイン全体をシミュレーションする	本コンテンツページ Nios II を含むプロジェクト全体のシミュレーション方法

なおこのサンプルプロジェクトは、

3番目の ″Nios® II のソフトウェア動作を含むプロジェクトデザイン全体をシミュレーションする″ フローでご案内します。

3-1. ソフトウエア・プロジェクトを作成

事前に Quartus® Prime プロジェクト・フォルダー内に、ソフトウエア・プロジェクト用のワークスペース (フォルダー) を手動で作成します。

サンプルプロジェクトでは、software フォルダーを作成します。

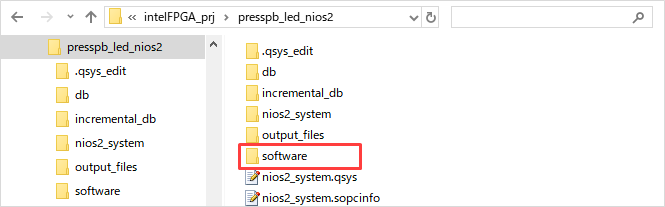

Quartus® Prime プロジェクト・フォルダー内に software フォルダーを作成

Quartus® Prime の下記 Tools メニューから Nios II Software Build Tools for Eclipse（以下 Nios II SBT）を起動します。

　Tools メニュー ➤ Nios II Software Build Tools for Eclipse

＜注意＞

Quartus® Prime Standard Edition 19.1 以降の環境で Nios II SBT を利用するには、事前に WSL と Eclipse をインストールしてください。詳細は、下記コンテンツをご覧ください。

Quartus® Prime Pro Edition 19.2 および Standard Edition 19.1 以降における Nios® II Software Build Tools 環境構築⽅法 (Windows Subsystem for Linux と Eclipse のインストール)

起動した Workspace Launcher の Workspace 欄に、先ほど作成したワークスペース用フォルダー software を指定します。

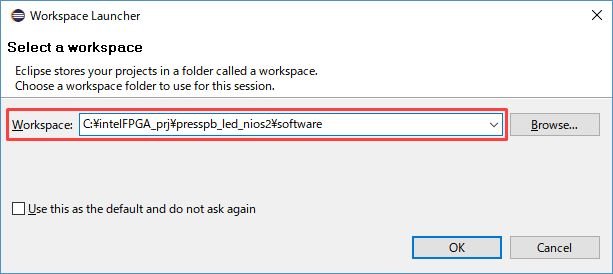

Workspace Launcher

Nios II SBT が起動します。

Nios II SBT の下記メニューにより、プロジェクト作成用のウィザードを起動します。

　File メニュー ➤ New ➤ Nios II Application and BSP from Template

以下を指定します。

項目名	設定内容
SOPC Information File name	nios2_system.sopcinfo (操作1. Platform Designer で生成した組み込みシステムのハードウェア情報が記述されたシステム定義ファイル .sopcinfo を、ブラウザーで指定します。)
Project name	soft_test
Templates	Blank Project

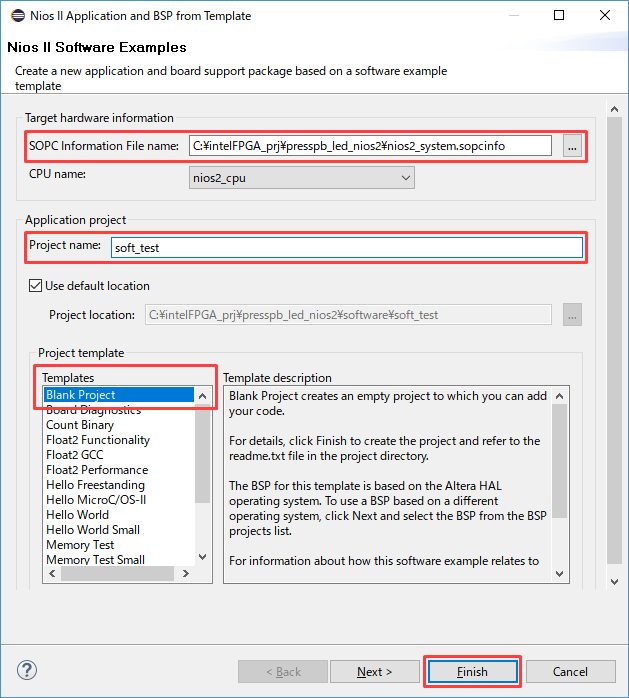

Nios II Application and BSP from Template ウインドウ

[Finish] ボタンをクリックします。

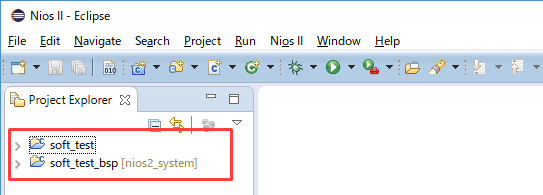

新しいプロジェクトが作成され、Project Explorer タブ内に soft_test と soft_test_bsp が追加されます。

作業ステップの一覧へもどる

3-2. Nios® II に動作させる C ソースコードを作成

Nios II SBT 上の soft_test フォルダーを右クリックで選択し、New ➤ Source File 選択します。

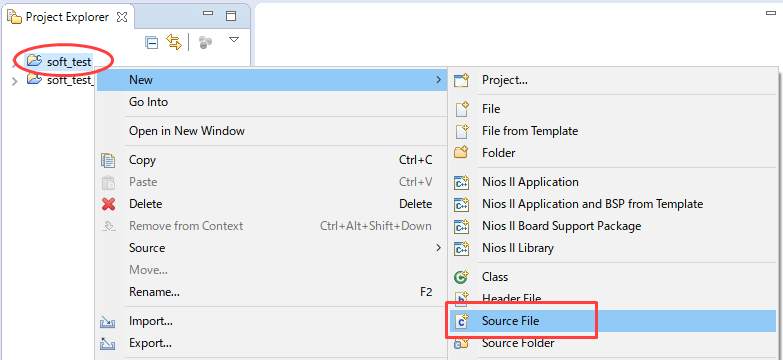

新規 C ソースコード作成

New Source File ウインドウにおいて、Source folder を指定し、Source file に作成する C ソースコードのファイル名を入力します。

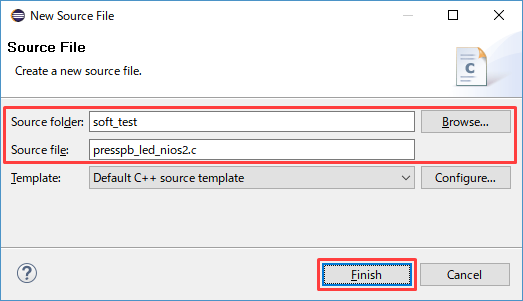

New Source File ウインドウ

[Finish] ボタンをクリックします。

メイン画面に表示されたエディターに、下記コードを記述します。

#include "sys/alt_stdio.h"
#include "system.h"
int main()
{
    alt_printf("Hello from Nios II !!");
    while(1)
    {
        int reg;
        reg = *(volatile unsigned char *) PB_PIO_BASE;
        *(volatile unsigned char *) LED_PIO_BASE = reg;
    }
    return (0);
}

presspb_led_nios2.c サンプル記述

記述完了後、File メニュー ➤ Save でファイルを保存します。

作業ステップの一覧へもどる

3-3. システムを設定

下記メニューにより BSP Editor を起動します。

　″ソフトウエア・プロジェクト名″_bsp フォルダーを右クリック ➤ Nios II ➤ BSP Editor

サンプルプロジェクトは、Nios® II のブートメモリーと実行メモリーが共に On-Chip RAM なので

以下のように設定します。

[Main タブ]

・Settings ➤ Common ➤ hal

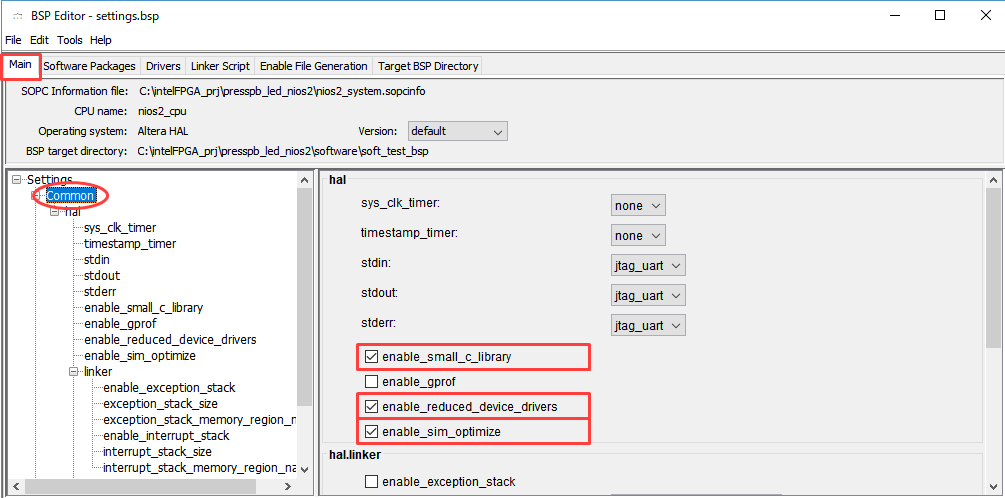

BSP Editor : Main タブ (Settings > Common > hal)

それ以外はデフォルトのままにします。

[注意]

“enable_sim_optimize“ オプションは、シミュレーション時に main() 関数の実行までの時間を短縮する効果があります。

シミュレーション作業が終了後は、Off にしてください。チェックを入れた状態でビルドしたコードは、実際のアプリケーションには使用できません。

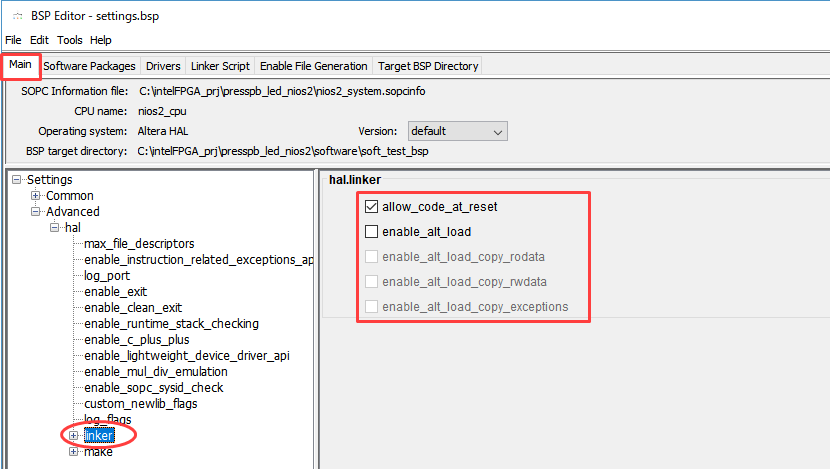

・Settings ➤ Advanced ➤ hal.linker

BSP Editor : Main タブ (Settings > Advanced > hal.linker)

[Linker Script タブ]

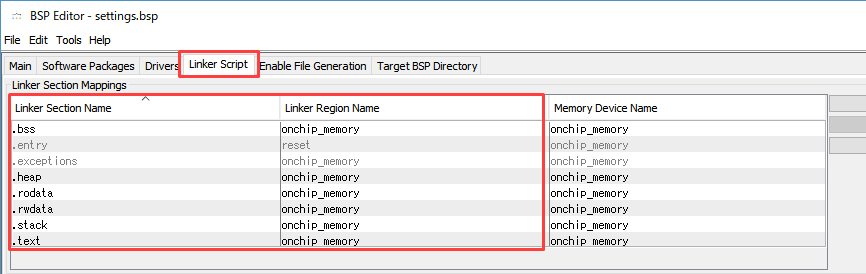

.bss、.heap、.rodata、.rwdata、.stack、.text をすべて On-Chip RAM（onchip_memory）にします。

BSP Editor : Linker Script タブ

その後、[Generate] ボタンをクリックします。

″INFO: Finished generating BSP files. ″ のログを確認したら、[Exit] ボタンで BSP Editor を閉じます。

作業ステップの一覧へもどる

3-4. ソフトウエア・プロジェクトをビルド

アプリケーション･プロジェクト（_bsp がついていないフォルダー）をマウスで選択し

右クリック ➤ Build Project でビルドを実行します。

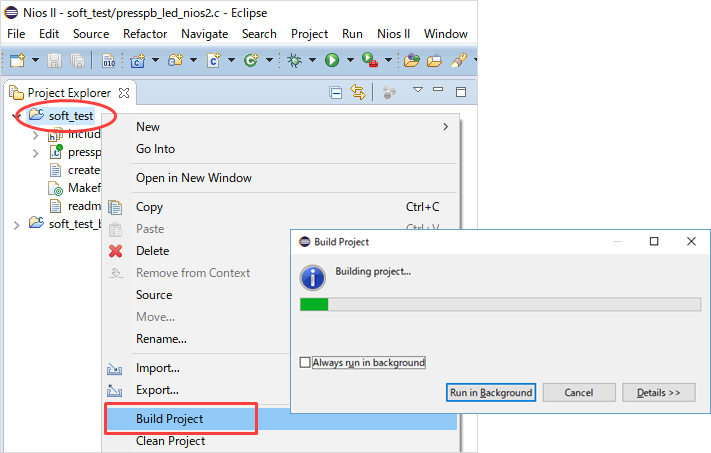

ソフトウエア・プロジェクトをビルド

作業ステップの一覧へもどる

3-5. ソフトウェアの Hex ファイルを生成

Nios® II SBT において、アプリケーション・プロジェクト (_bsp が付いていないフォルダー) を右クリック選択し、下記メニューからソフトウエアの HEX ファイルを生成します。

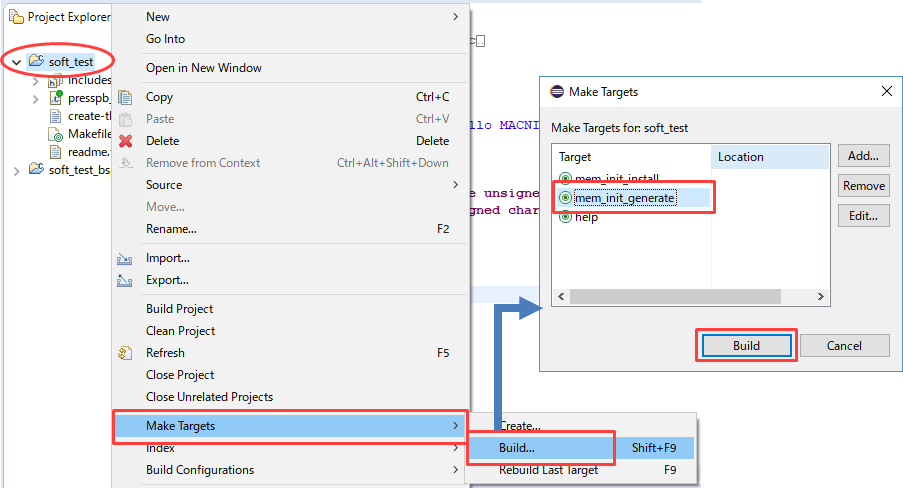

　Make Targets ➤ Build... ➤ mem_init_generate ➤ [Build] ボタンをクリック

mem_init_generate 実行

\\<アプリケーション・プロジェクト用フォルダー>\mem_init フォルダー内に、*_onchip_memory.hex が生成されたことが確認できます。

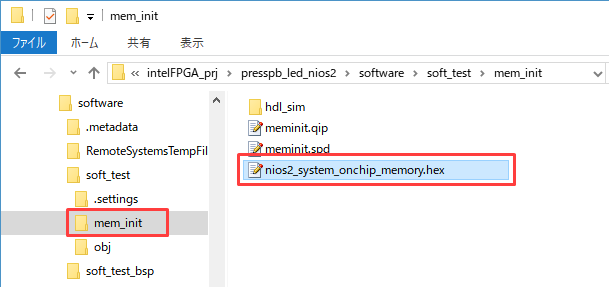

mem_init フォルダー内

Nios II SBT の File メニュー ➤ Exit で画面を閉じます。

作業ステップの一覧へもどる

**3-6. *_onchip_memory.hexファイルをコピー**

先ほど生成した *_onchip_memory.hex ファイルを、シミュレーション・モデルの保存フォルダーの

<Quartus Prime プロジェクト>/<Platform Designer フォルダー>/simulation/submodules

へコピーします。

*_onchip_memory.hex ファイルをコピー

もし、Platform Designer で作成したオンチップ・メモリーの初期値設定が下図のようにデフォルト指定ではない場合は、生成された *_onchip_memory.hex ファイルを指定のフォルダーにコピーし、さらにファイル名が異なる場合は、*_onchip_memory.hex ファイルを指定ファイル名に変更してください。

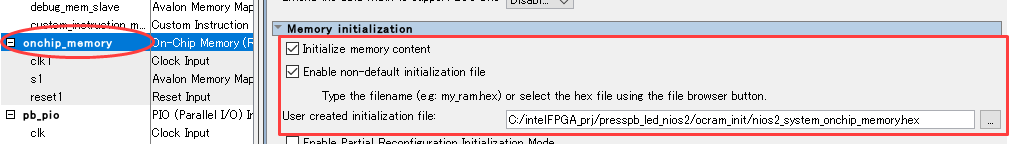

Platform Designer 上のオンチップ・メモリのパラメーター

作業ステップの一覧へもどる

3-7. NativeLink シミュレーションの設定

Quartus® Prime 上で NativeLink を実行するための環境を構築します。

こちらのコンテンツの "環境を設定する" を参考に、設定してください。

Quartus® Prime の下記メニューから、NativeLink シミュレーションの設定をおこないます。

　Assignments メニュー ➤ Settings ➤ EDA Tool Settings ➤ Simulation

項目名	設定内容
Tool name	シミュレーションに使用する EDA ツール
Format for output netlist	Verilog HDL を選択 (VHDL 設計であっても、ここでは Verilog を指定してください。)
Output directory	デフォルト (simulation/<tool_name>)
Compile test bench	オリジナルのテストベンチを設定 VHDL テストベンチサンプル記述　　 Verilog HDL テストベンチサンプル記述 (こちらの Web コンテンツにおいて、作業フロー “3. NativeLink settings 内にて、テストベンチを登録します。” を参考にしてください。)

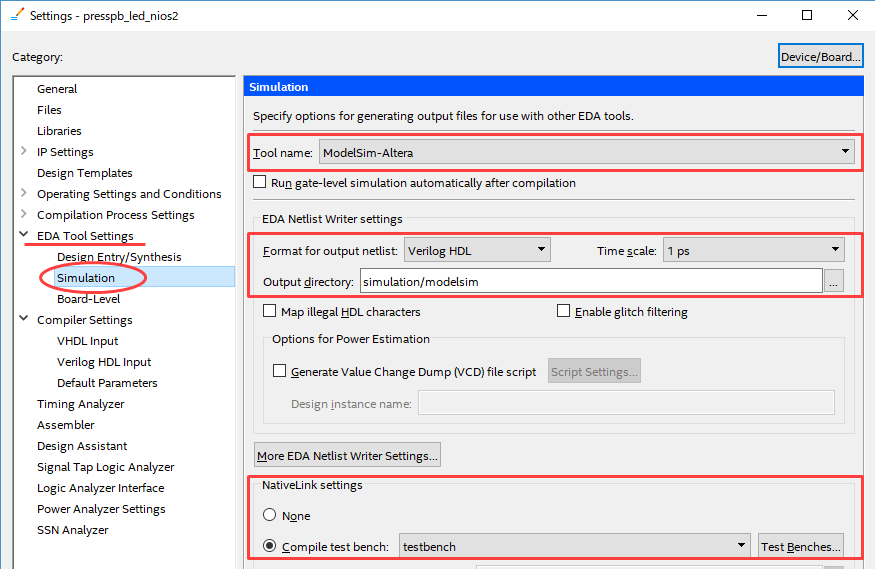

EDA Tool Settings (Simulation)

各ウインドウを OK で閉じます。

作業ステップの一覧へもどる

3-8. NativeLink でファンクション・シミュレーション実行

Tools メニュー ➤ Run Simulation Tool ➤ RTL Simulation をクリックします。

RTL Simulation 実行

※ RTL Simulation 実行には、事前に Analysis & Elaboration または Analysis & Synthesis、あるいは Fitter のプロセスが実行されている必要があります。ただし、Start Compilation (Processing メニュー) は実行しないでください。EDA Netlist Writer が自動的に実行されてしまい、正常な RTL Simulation 用のスクリプトが生成されない場合があります。

フルコンパイルを実行してしまった場合は、再度 Analysis & Elaboration または Analysis & Synthesis、あるいは Fitter を実行後にRTL Simulation を行ってください。

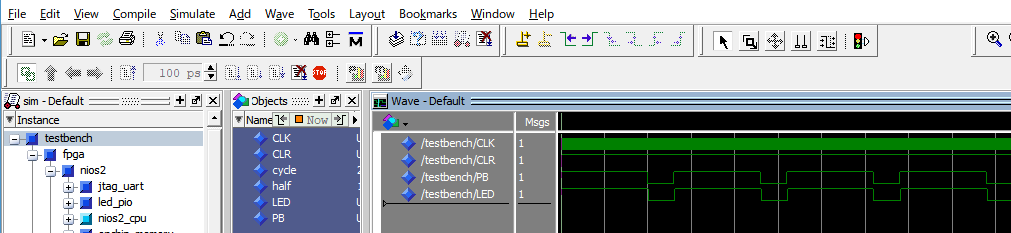

Wave ウインドウに波形が表示されます。

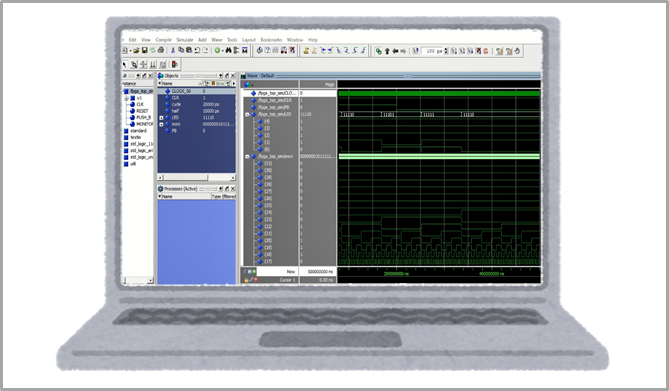

Questa - Intel FPGA Edition Wave ウインドウ
