インテル® FPGA で DDR3 メモリ動作！（実践編）［2/2］

インテル® FPGA で DDR3 メモリ動作！（実践編）［2/2］

  • 更新

『インテル® FPGA で DDR3 動作！（実践編）［1/2］』の続きです。



3. ファンクション・シミュレーションの実行

次に、ファンクション・シミュレーションを実行してみます。シミュレーションを実行するために必要なファイル（シミュレーション用プロジェクトやテストベンチ、トラフィック・ジェネレータ、メモリ・モデルなど）も、コントローラの生成時に自動で生成されるので、手間を掛けずにシミュレーションできます。

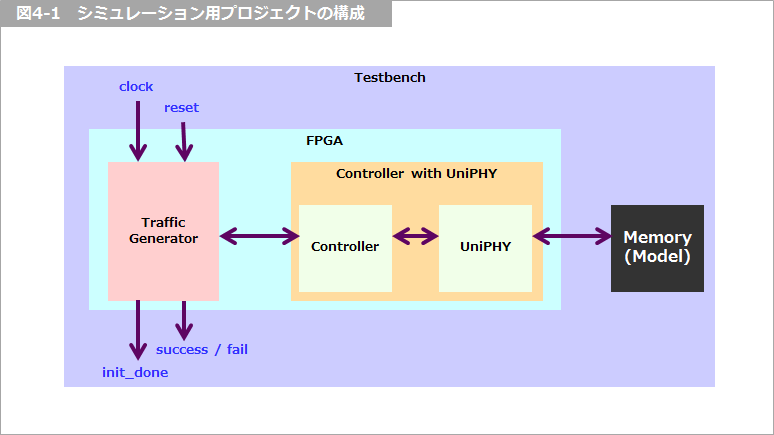

シミュレーションの簡単な動きを説明すると、クロックの供給を受けているトラフィック・ジェネレータからメモリ・コントローラへアドレスやコマンド、データが送られ、UniPHY を介してメモリへライトされます。その後、メモリからリードされたデータがライトしたデータと比較されます。一致していれば Success = High、一致していなければ Fail = High となります。

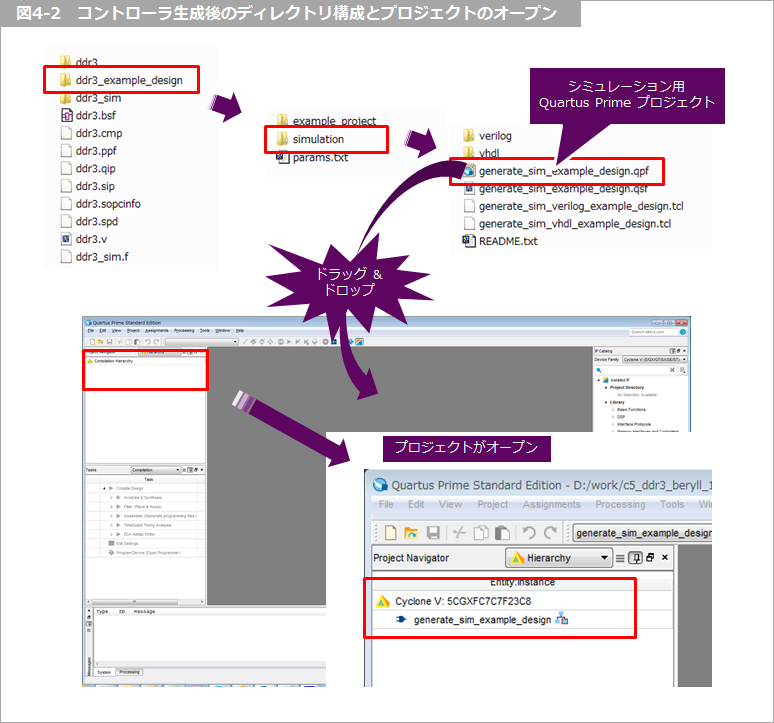

まずは、コントローラ生成時後のディレクトリやファイルを見てみましょう！



上図のように、シミュレーション用の Quartus® Prime プロジェクトが生成されているので、Quartus® Prime 上の File メニュー ⇒ Open Project でシミュレーション用プロジェクト（QPF ファイル）を選択して、プロジェクトを開きます。（Windows* のエクスプローラ上から QPF ファイルを Quartus® Prime へドラッグ & ドロップでも大丈夫です。）

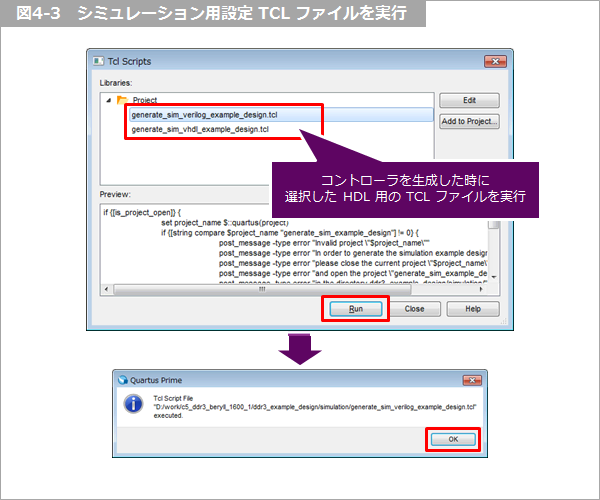

プロジェクトが開いたら、Quartus® Prime の Tools メニュー ⇒ Tcl Scripts を選択して、シミュレーション用設定 TCL ファイルを選択して Run をクリックして実行します。この時、コントローラ生成時に選んだ HDL（Verilog or VHDL）を選んでください。これも完了まで数分掛かります。TCL ファイルの実行が終わったら、Close をクリックします。



次に、ModelSim® - Intel® FPGA Edition を起動します。起動したら、ModelSim® - Intel® FPGA Edition の File メニュー ⇒ Change Directory を選択して、Example Design 格納ディレクトリ ⇒ simulation ⇒ verilog または vhdl ⇒ mentor を選択してください。

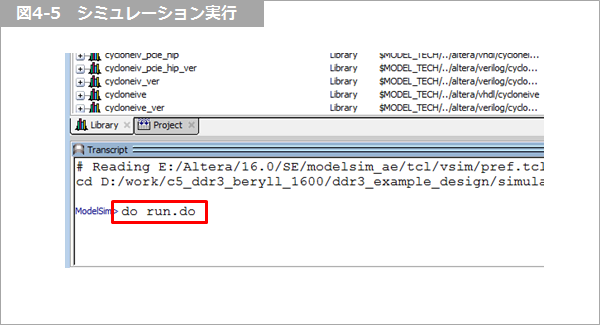

移動したディレクトリにシミュレーション実行用の DO ファイルが生成されているので、ModelSim® - Intel® FPGA Edition の Transcript ウィンドウ上で do run.do とタイプして Enter キーを押してシミュレーションを実行させます。



シミュレーション完了まで数分掛かります。シミュレーションが終わったら、自動で停止します。

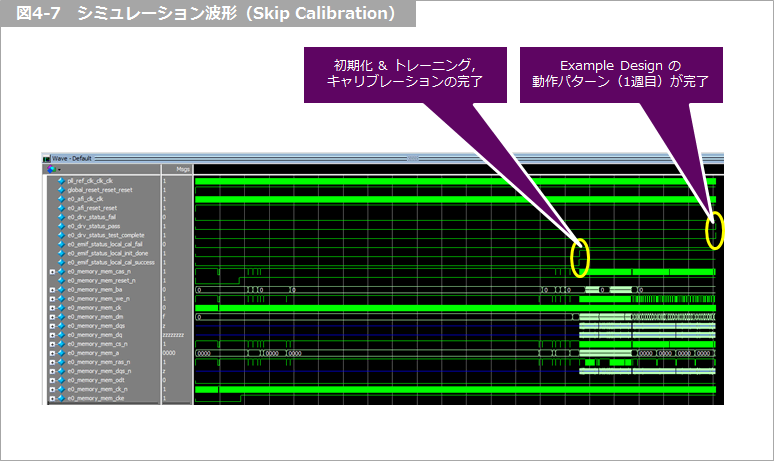

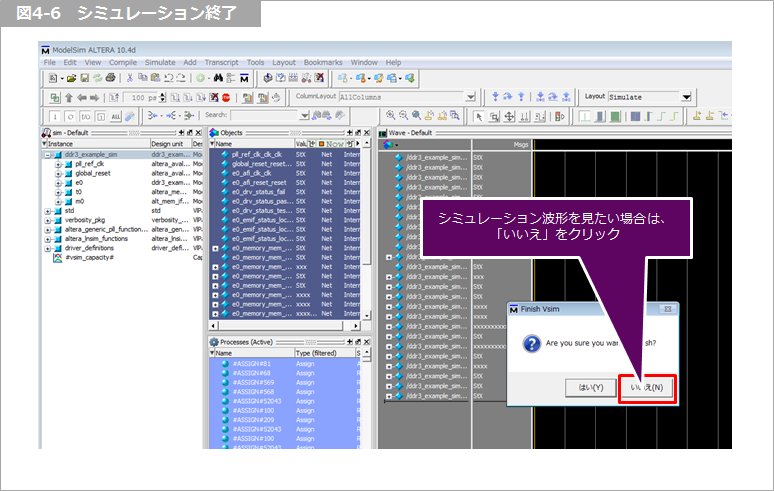

シミュレーションが完了して波形を確認したい時は、いいえ をクリックしてください。（はい をクリックすると、ModelSim® - Intel® FPGA Edition が閉じてしまいますので、注意してください。）


4. Example Design のコンパイル

続いて、Beryll ボードの Cyclone® V デバイス用のデザインをコンパイルしてみましょう。コンパイルするには、各種設定や制約、ピン・アサインが必要です。



既に Beryll ボードを購入された方は、Mpression の専用ページから回路図やユーザ・ガイドをダウンロードすることができます。これらを見ながらピン・アサインできますが、このページをご覧の方向けに、簡単に DDR3 Example Design のピン・アサインができる TCL ファイルを用意しました。この TCL ファイルをダウンロードしたら、Example Design のプロジェクト・ディレクトリに保存してください。また、Beryll ボードの回路図もこのページから特別にダウンロードできちゃいます。

次に、動作確認用 Example Design のプロジェクトを開きます。Quartus® Prime 上の File メニュー ⇒ Open Project で動作確認用のプロジェクト（QPF ファイル）を選択して、プロジェクトを開きます。（Windows* のエクスプローラ上から QPF ファイルを Quartus® Prime へドラッグ & ドロップでも大丈夫です。）

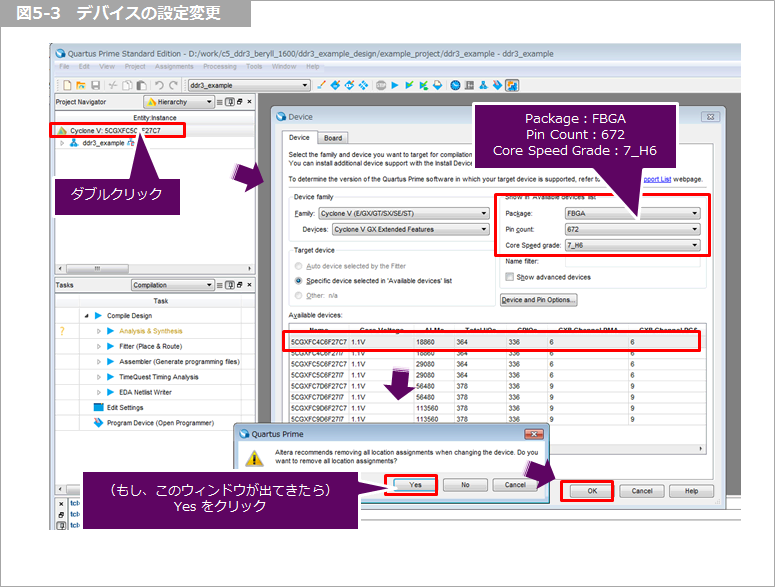

プロジェクトを開いたら、デバイスの変更を行います。Beryll ボードには 5CGXFC4C6F27C7N という型番の Cyclone® V デバイスが実装されているので、その型番に設定します。型番の最後の N は鉛フリー品であることを示しています。Quartus® Prime 上ではこの N は表示されないので、5CGXFC4C6F27C7 を選んでください。

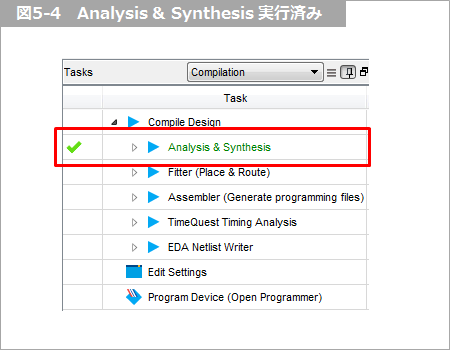

動作確認用のプロジェクトを開いたら、Processing メニュー ⇒ Start ⇒ Start Analysis & Synthesis を選択して論理合成を実行します。（論理合成が正常に終了すると、Tasks ウィンドウの Analysis & Synthesis が緑色のチェック・マークに変わります。

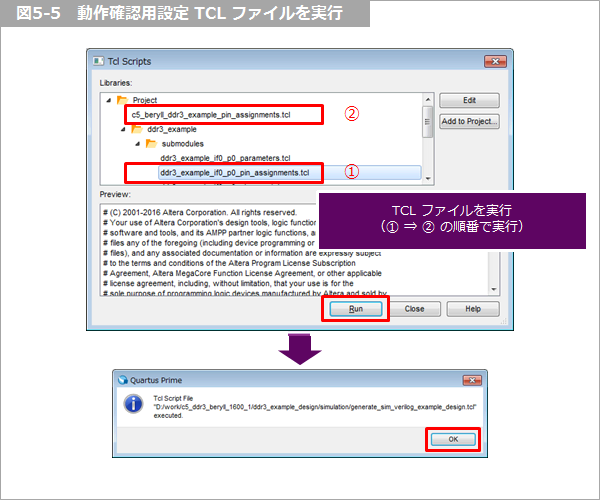

Tools メニュー ⇒ Tcl Scripts を選択して、① の TCL ファイルを選択して Run をクリックします。これはコントローラ生成と同時に生成された DDR3 インタフェース関連ピンの I/O Standard やその他制約などが設定できる TCL ファイルです。

次に ② の TCL ファイルを実行します。これは、先ほど触れた Beryll ボード用のピン・アサイン TCL ファイルで、本記事内からダウンロードできます。Example Design 用のプロジェクト・ディレクトリに保存していない場合は、このように表示されない可能性がありますので、見えない場合は保存先を再度確認してください。

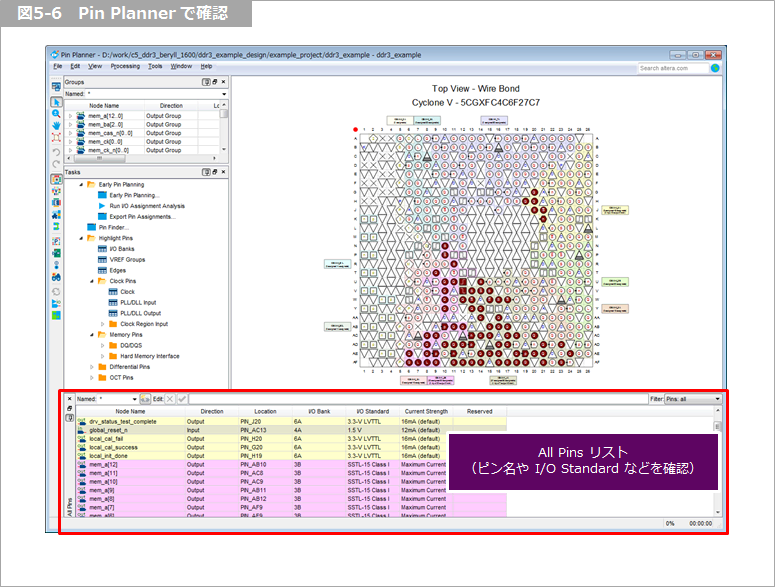

Quartus® Prime の Assignments メニュー ⇒ Pin Planner で Pin Planner を起動して、ピン・アサインやピンの制約がされているかを確認してください。

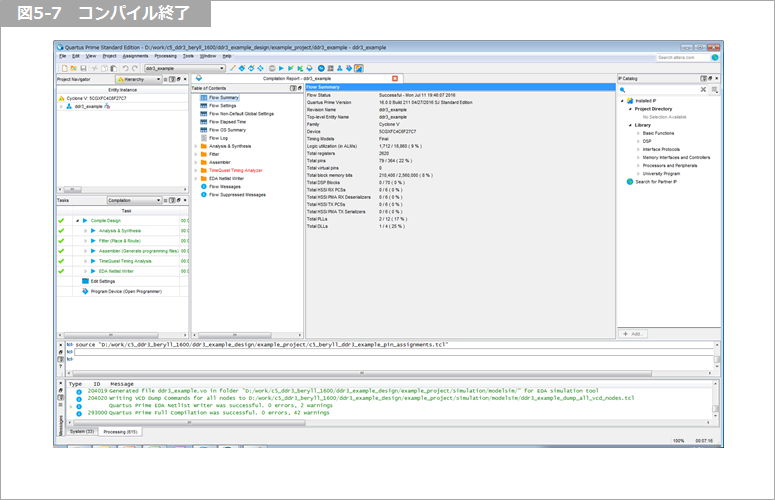

ここまでできたら、コンパイルしましょう。Quartus® Prime の Processing メニュー ⇒ Start Compilation を選択してください。

正常にコンパイルは終了しましたか？



＜補足①＞
タイミング解析結果（コンパイル・レポートの TimeQuest Timing Analyzer）が赤字になっています。これは、すべてのピンに対してタイミング制約をしていない事に起因しています。しかし、未制約ピンはリセットや JTAG 関連、LED に出力するピンであるため、今回はこのまま進めることにします。
もし、Setup や Hold でタイミング違反が起きている場合は、コンパイルの設定を変更してみましょう。Quartus® Prime の Assignments メニュー ⇒ Settings ⇒ Compiler Settings ⇒ Optimization mode でPerformance に設定します。この設定はパフォーマンス重視のコンパイルを目指すものなので、タイミングに関しては改善する傾向にありますが、リソースを多く消費するケースがあります。

＜補足②＞
メモリ・コントローラの設定などを変更したい場合は、ddr3.v を開いてから設定を変更して、再生成してください。この時、ピン情報が消えてしまうので、変更前にピン情報をエクスポートしておくことをお勧めします。
【FAQ】既存プロジェクトのピン情報をエクスポートして、別プロジェクトにインポートする方法はありますか？


5. Beryll ボードを使用して動作確認

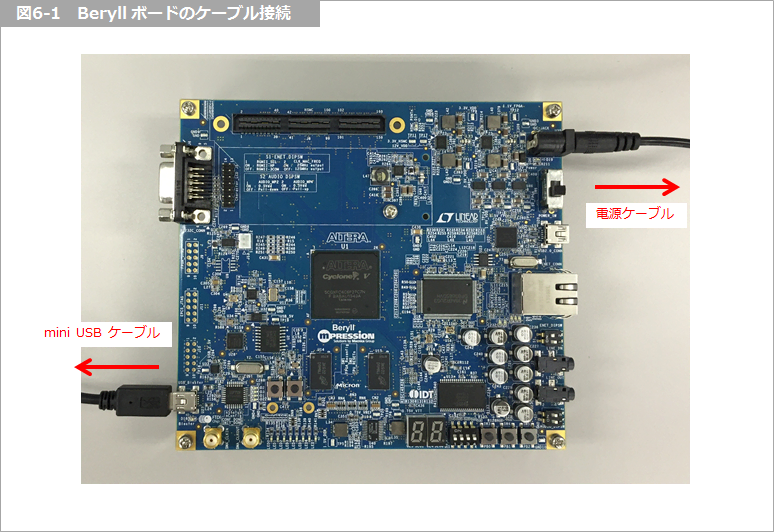

コンパイルが完了したら、コンパイルで生成された SOF ファイルを Cyclone® V デバイスへ書き込みます。Beryll ボードと PC 間を USB ケーブル（Beryll 側：USB Mini-B）で接続し、電源を投入します。

＜補足＞
インテル® FPGA には、JTAG ポートが備わっています。この JTAG ポートからインテル® FPGA ダウンロード・ケーブルを介して、データを書き込みます。

通常はインテル® FPGA ダウンロード・ケーブル（USB-Blaster™ や USB-Blaster™ II など）を使用しますが、Beryll ボードは Blaster の機能がボード上に実装されているため、別途ダウンロード・ケーブルを用意する必要はなく、USB ケーブルだけでデータ書き込みができます。

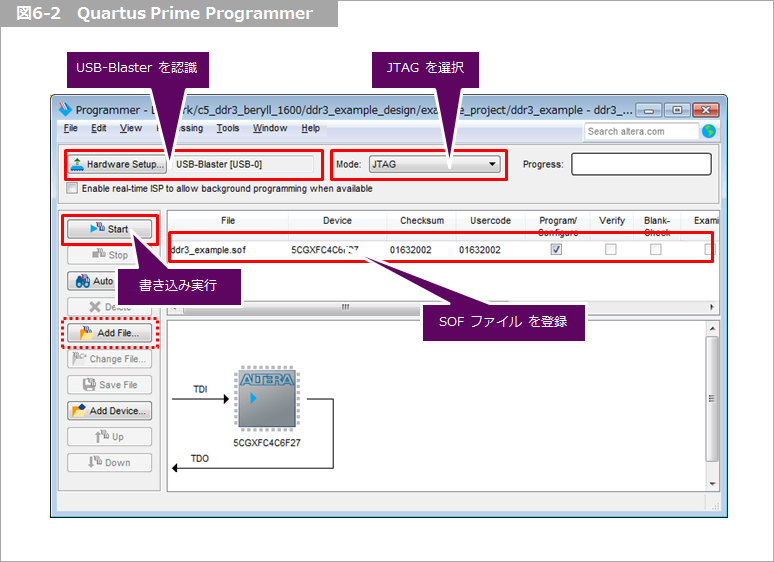

次に、Quartus® Prime の Tools メニュー ⇒ Programmer を選択して、Quartus® Prime Programmer を起動します。

Programmer が起動して、書き込み用の SOF ファイルが自動で登録されていれば、Hardware Setup と Mode が選択されていることを確認してから、Start をクリックして書き込みを実行します。

もし Programmer が真っ新な状態で起動したら、ダウンロード・ケーブルとモード、書き込みファイルを以下のように設定してから、Start をクリックして書き込みを実行します。

  • Hardware Setup：USB-Blaster™ を選択（USB-Blaster™ のドライバをインストールしていないと、選択できません）
  • Mode：JTAG を選択
  • Add File：コンパイル時に生成された SOF ファイルを選択（ファイル名：＜コントローラ名＞_example.sof）

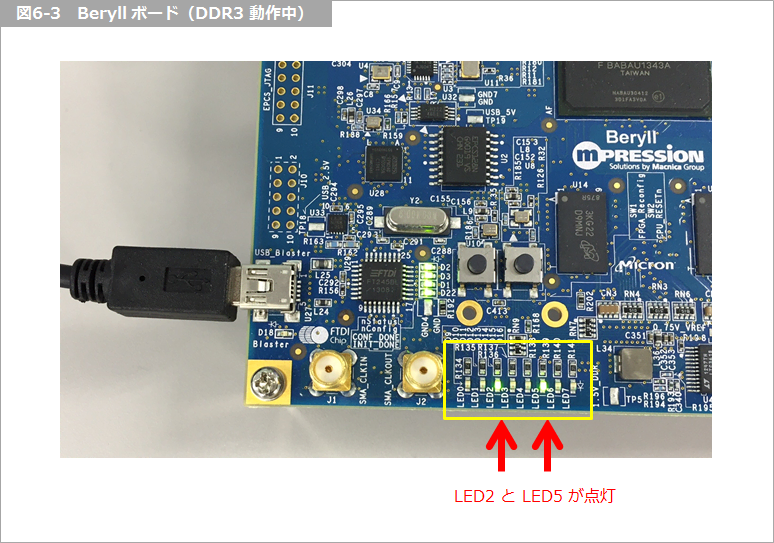

SOF ファイルの書き込みが終わったら、実際に Example Design が動作しています。正常に動作していれば、LED2 と LED5 が点灯しているはずです。



TCL ファイルでピン・アサインしましたが、LED は下表の通りに割り当てられています。ピンが Low レベルだと、LED が点灯するようになっています。

この LED だけ見ていても、本当に動いているかわからないかも知れません。そういう場合、動いている間は LED が点滅するなどのロジックを組み込んでみると面白いかも知れません。

また、SignalTap® II ロジック・アナライザ機能を利用すれば、FPGA 内部信号をモニタすることもできます。これについては、別の機会に紹介したいと思います。


表6-1　Example Design のピン説明（一部）

ピン名
LED
説明
local_Init_done
LED0
メモリの初期化（イニシャライズ）やトレーニング、キャリブレーションが完了すると、High にアサートされます。
local_cal_success
LED1
メモリの初期化（イニシャライズ）やトレーニング、キャリブレーションが正常に完了すると High にアサートされます。コントローラがメモリ・インタフェースを使用する準備ができていることを示しています。
local_cal_fail
LED2
メモリの初期化（イニシャライズ）やトレーニング、キャリブレーションが失敗すると、High にアサートされます。この時、local_init_done はアサートされません。
drv_status_test_complete
LED3
Example Design によるメモリへのライト/リードの動作確認パターンの 1周目が完了すると、High にアサートされます。シミュレーションでは 1周で停止しますが、動作確認用 Example Design では動作確認パターンを繰り返します。
drv_status_pass
LED4
Example Design によるメモリへのライト／リードの動作確認パターンが正常に 1周目が完了すると、High にアサートされます。
drv_status_fail
LED5
Example Design によるメモリへのライト／リードの動作確認パターンが失敗すると、High にアサートされます。




6. まとめ

ここまで、下記のアジェンダに沿って説明しましたが、イメージ掴めましたか？

  • Cyclone® V デバイスの DDR3 SDRAM サポート状況の確認
  • DDR3 SDRAM コントローラ with UniPHY の生成
  • ファンクション・シミュレーションの実行
  • Example Design のコンパイル
  • Beryll ボードを使用して動作確認

今回は Cyclone® V デバイスが実装された Beryll ボードを例に説明しましたが、UniPHY ベースの DDR3 SDRAM コントローラをサポートしている Stratix® シリーズや Arria® シリーズでも、基本的なフローは同じです。

ぜひ、この手順を実践してみてください。

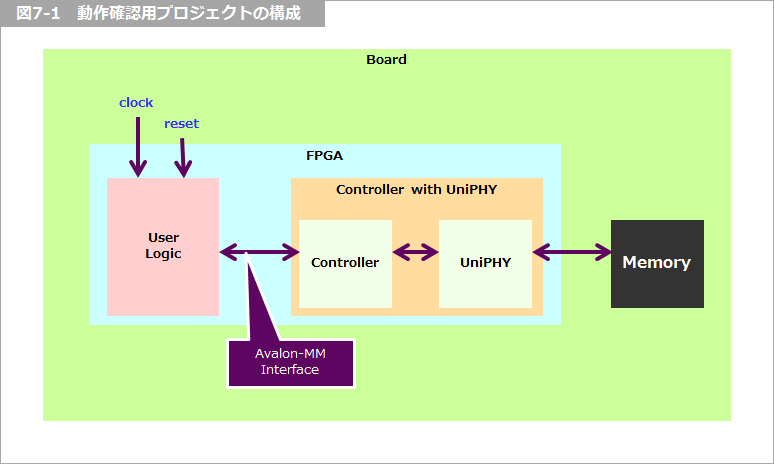

なお、実際にユーザ・デザインに組み込む場合は、下図のように Example Design の Traffic Generator の部分がユーザ・ロジックに置き換わるイメージです。ユーザ・ロジックとコントローラ間は、Avalon-Memory Mapped (Avalon-MM) インタフェースで接続することになります。
