WIC 形式の SD カードイメージの扱い方

この記事では、拡張子が .wic となっている SD カードイメージについて説明します。

もくじ

• はじめに
• .wic イメージの書き込み方法
• .wic イメージの内容／書き込み結果
• .wic イメージの簡易編集（Linux 環境のみ）
• まとめ

はじめに

従来、SD カードイメージの拡張子には .img が使用されていましたが、比較的新しい環境では拡張子が .wic となっているケースが多くなってきています。SoC FPGA の Linux リファレンスである GSRD（Golden System Reference Design）の SD カードブート用イメージも、最新のイメージは .wic 形式に変わっています。

この記事では、.wic 形式の SD カードイメージの使い方と、.wic 形式に変わったことで可能となった編集方法について説明します。

.wic イメージの書き込み方法

SD カードへのイメージ書き込みは、従来の .img 形式のファイルと同じ操作で対応可能です。Windows® 環境であれば Win32 Disk Imager、Linux 環境の場合は dd コマンドを使用することで書き込みが行えます。各 OS 環境での SD カードイメージの書き込み方法は以下の記事を参照ください。

 参考：
SoC FPGA ブート用 SD カードイメージの作り方

もくじに戻る

.wic イメージの内容／書き込み結果

書き込み完了後の SD カードの内容を確認すると、従来の形式 .img を書き込んだ場合と同様のパーティション構造が確認できます。作成済みの SD カードイメージを使用する分には、従来の形式との違いを意識して頂くことなくご使用頂けます。

以下に .wic 形式が採用されている最新の GSRD 用 SD カードイメージの内容を掲載しておきます（パーティションの構成は以前と同様です）。

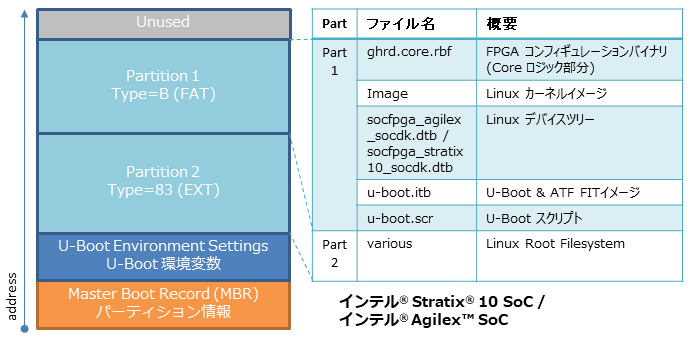

【図 1】GSRD 用 SD カードイメージ - Stratix^® 10 / Agilex™ （ver21.1pro 時点）

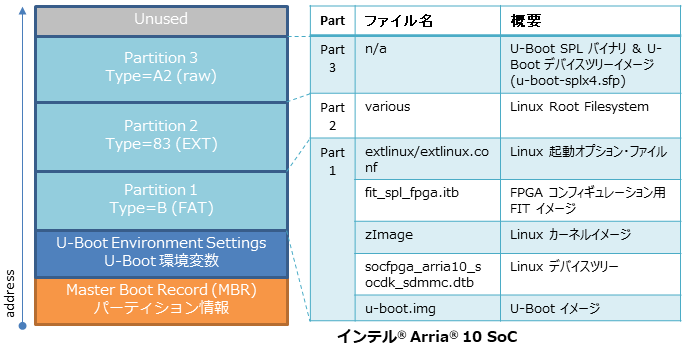

【図 2】GSRD 用 SD カードイメージ - Arria^® 10 （ver21.1pro 時点）

もくじに戻る

.wic イメージの簡易編集（Linux 環境のみ）

Yocto プロジェクトを利用可能な Linux 環境であれば、wic コマンドを使用することで、.wic 形式イメージに対して、ファイルの差し替え等の簡単な編集操作が可能です。

Yocto 向けビルド環境セットアップ（oe-init-build-env 実行）

wic コマンドを使用する際には、まず Yocto ビルド環境のセットアップ用スクリプトを実行します。

$ source poky/oe-init-build-env <build ディレクトリー>

スクリプト実行時のターミナルイメージは以下のようになります。

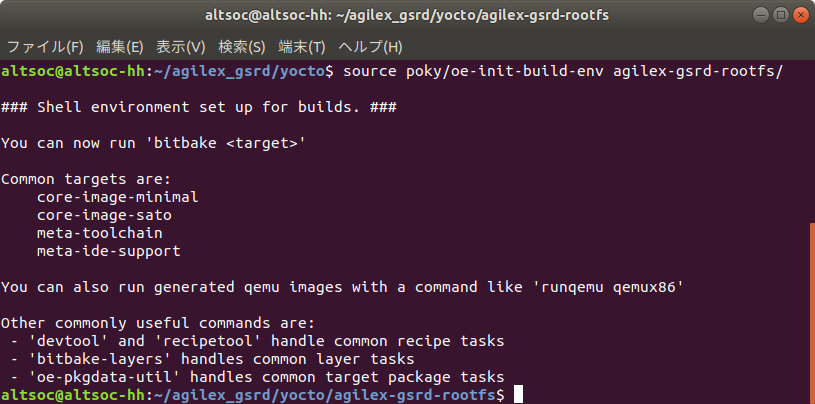

【図 3】Yocto ビルド環境セットアップ用スクリプト実行

Yocto プロジェクトの使い方は、公式ドキュメントおよび以下のコンテンツをご参照ください。

 参考：

Welcome to the Yocto Project Documentation — The Yocto Project^® dev documentation

インテル® SoC FPGA 向け Linux ビルド方法（Yocto Poky 編）

もくじに戻る

wic コマンド実行による簡易編集

Yocto ビルド環境のセットアップが正常に完了すると wic コマンドが利用可能です。

wic コマンドで利用可能な主な簡易編集操作は以下の通りです。wic イメージに含まれるファイルの表示や、複製および削除操作が可能です。事前に SD カードへイメージを書き込む必要はなく、.wic 形式のファイルを直接編集することができます。例えば、既存の .wic イメージに対して、Linux デバイスツリーファイルのみを差し替えたい場合などに有用です。

【表 1】wic コマンドにて利用可能な簡易編集操作

コマンド	意味	コマンドライン（引数の指定方法）
wic ls	リスト （表示）	wic ls <image> wic ls <image>:<vfat or ext* partition> wic ls <image>:<vfat or ext* partition><path> wic ls <image>:<vfat or ext* partition><path> --native-sysroot <path>
wic cp	コピー （複製）	wic cp <src> <dest>:<partition> wic cp <src>:<partition> <dest> wic cp <src> <dest-image>:<partition><path> wic cp <src> <dest-image>:<partition><path> --native-sysroot <path>
wic rm	リムーブ （削除）	wic rm <src> <image>:<partition><path> wic rm <src> <image>:<partition><path> --native-sysroot <path> wic rm -r <image>:<partition><path>

詳細は、「wic help」にてヘルプ表示が確認できます。「wic help ls」のように help に続けてコマンドを指定することで、各コマンドの詳細情報も表示されます。

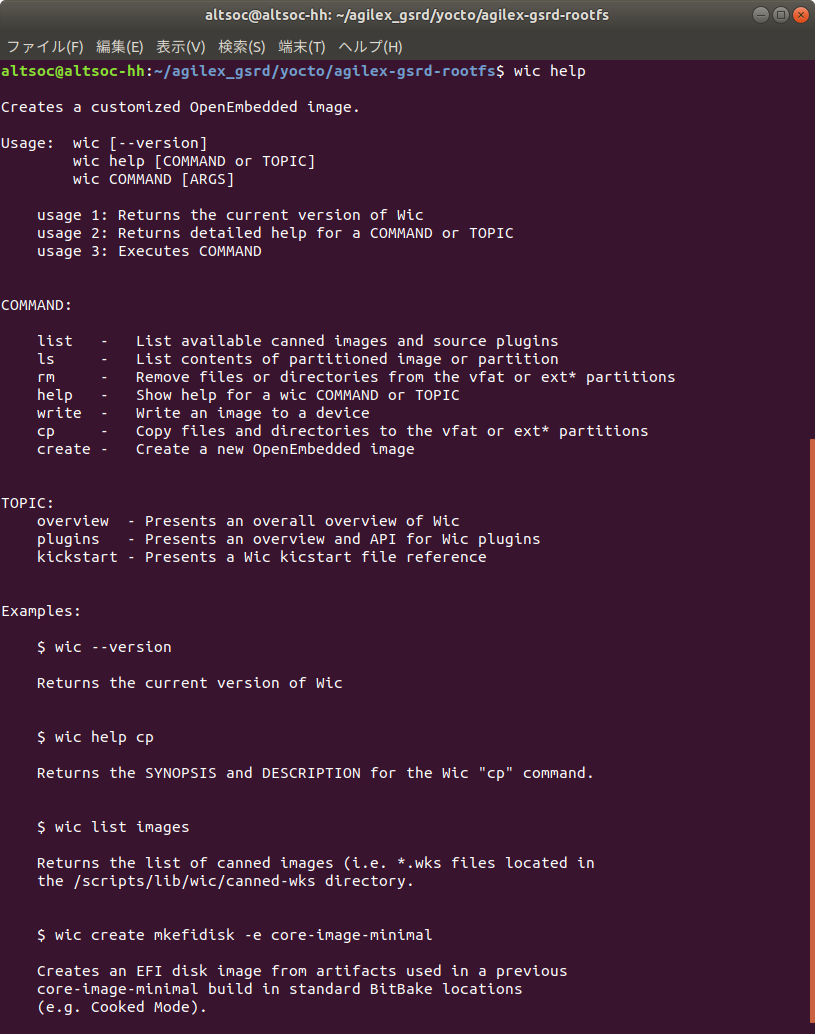

【図 4】wic コマンドのヘルプ表示

もくじに戻る

まとめ

.wic 形式の SD カードイメージについて紹介しました。拡張子が .wic に変わった場合でも、従来の .img 形式と同じようにご使用頂けるということでご認識ください。

尚、.wic 形式は OpenEmbedded プロジェクトにて開発されて、Yocto プロジェクトで使用できるユーティリティーとして組み込まれています。詳しく知りたい方は、以下のドキュメントをご参照ください。

 参考：

Common Tasks - Creating Partitioned Images Using Wic — The Yocto Project^® dev documentation
