Altera®(Intel®)SoC FPGA では HPS(ハード・プロセッサー・システム)側のブートローダーに U-Boot を採用していますが、U-Boot に実装されるコマンド機能を使用することで Ethernet の疎通チェックが行えます。
ボード立ち上げ確認時など、本番用のソフトウェア、OS/ドライバーの準備が整う前の簡易テストに利用可能です。
1. 準備:U-Boot の設定
使用する U-Boot には特別なカスタマイズは必要ありません。SoC FPGA エンベデッド開発スイート(SoC EDS)ツール付属の BSP-Editor で生成される Preloader/U-Boot プロジェクトをそのまま make するだけで大丈夫です。

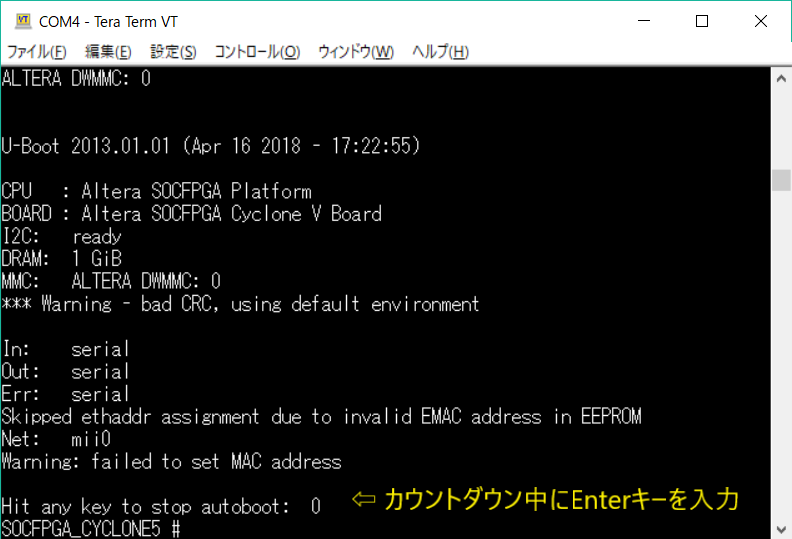

シリアルターミナルを接続した状態でターゲットボードの電源を投入。U-Boot のカウントダウン表示中に Enter キーを入力して、コマンド待ち受けのプロンプトが表示された状態にします。
この記事では、Cyclone® V SoC ターゲットの U-Boot で試した内容を基にしていますが、他のデバイスファミリーでも同様の手順でご確認いただける筈です。予め U-Boot のビルドおよび書き込み方法については理解している前提で記載しています。
参考: SoC はじめてガイド - Preloader Generator の使用方法
2. 環境変数設定(MAC アドレス)
Ethernet の確認を行う場合は、MAC アドレスの設定が必須となります。U-Boot 実行中のターミナルログに “Warning: failed to set MAC address” と表示される場合は MAC アドレス未設定を意味するので、以下のように setenv および saveenv コマンドで MAC アドレス(ethaddr)を設定・保存します。
SOCFPGA_CYCLONE5 # setenv ethaddr 02:11:22:33:44:55
SOCFPGA_CYCLONE5 # saveenv
Saving Environment to MMC...
Writing to MMC(0)... done
3. IP アドレスの設定
同じように IPアドレス(ipaddr) および サブネットマスク(netmask)の設定も行います。
SOCFPGA_CYCLONE5 # setenv ipaddr 192.168.10.101
SOCFPGA_CYCLONE5 # setenv netmask 255.255.255.0
※ dhcp コマンドも用意されていますがお勧めできません。
以下、参考までに dhcp 実行時のログを掲載します。最初に IP アドレスの取得が行われますが、続けてイメージのロードが実行されてしまいます(途中でキャンセル(Ctrl+C)することで、DHCP から IP アドレスを取得すること自体はできるようです)。
SOCFPGA_CYCLONE5 # dhcp
BOOTP broadcast 1
DHCP client bound to address 192.168.10.24
*** Warning: no boot file name; using '0AD92318.img'
Using mii0 device
TFTP from server 0.0.0.0; our IP address is 192.168.10.24
Filename '0AD92318.img'.
Load address: 0x8000
Loading: *T T T T
Abort
4. ping コマンド実行: 疎通チェック(ICMP パケット送受信)
宛先の IP アドレス(例:192.168.10.100)を指定して ping コマンドを実行します。初回は Linkup を行う旨のログと Linkup 結果も表示されます。
応答が得られず疎通失敗した場合は、“ping failed; host XX.XX.XX.XX is not alive” の表示になります。
SOCFPGA_CYCLONE5 # ping 192.168.10.100
Waiting for PHY auto negotiation to complete..... done
ENET Speed is 1000 Mbps - FULL duplex connection
Using mii0 device
ping failed; host 192.168.10.100 is not alive
疎通成功の場合は、“host XX.XX.XX.XX is alive” の表示になります。
SOCFPGA_CYCLONE5 # ping 192.168.10.100
Using mii0 device
host 192.168.10.100 is alive

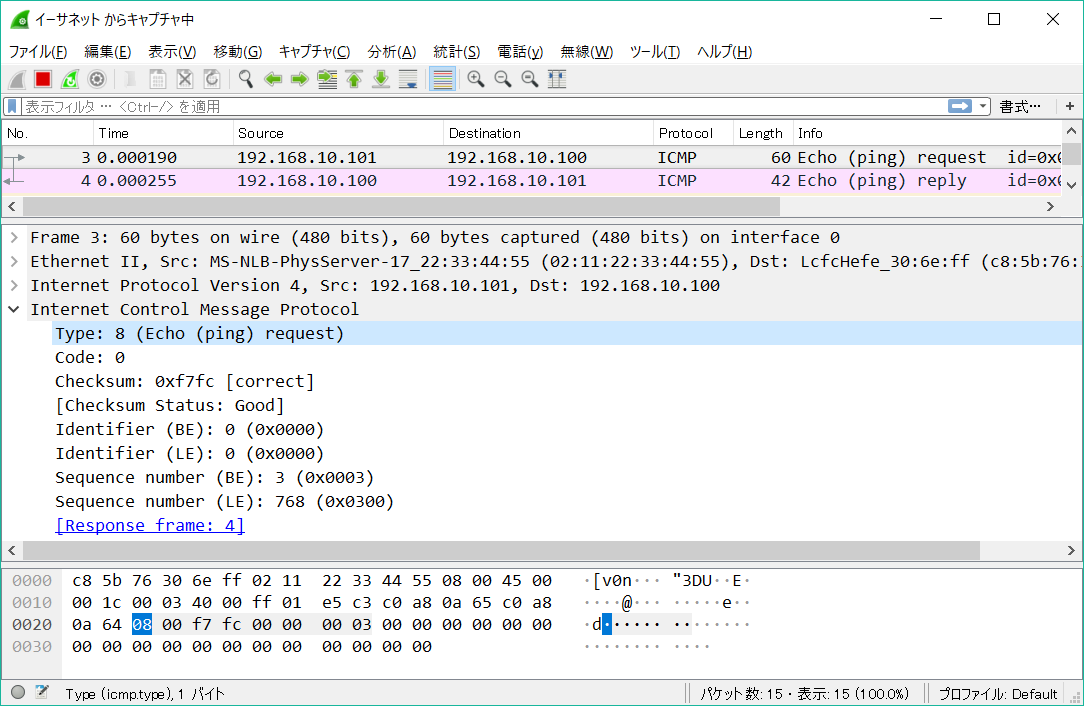

宛先(PC)側でパケットモニターツールを使用すると、実際にパケット送受信が行われたことが確認できます。
5. 【おまけ】mii, mdio コマンド: PHY レジスタの Read/Write
U-boot コマンドの一覧(help コマンドで表示)には、ping 以外にも Ethernet 関連のコマンドが用意されているようです。以下に mdio, mii というコマンドの help 表示を掲載しておきます。
<mii コマンド HELP>
SOCFPGA_CYCLONE5 # help mii
mii - MII utility commands
Usage:
mii device - list available devices
mii device <devname> - set current device
mii info <addr> - display MII PHY info
mii read <addr> <reg> - read MII PHY <addr> register <reg>
mii write <addr> <reg> <data> - write MII PHY <addr> register <reg>
mii dump <addr> <reg> - pretty-print <addr> <reg> (0-5 only)
Addr and/or reg may be ranges, e.g. 2-7.
<mdio コマンド HELP>
SOCFPGA_CYCLONE5 # help mdio
mdio - MDIO utility commands
Usage:
mdio list - List MDIO buses
mdio read <phydev> [<devad>.]<reg> - read PHY's register at <devad>.<reg>
mdio write <phydev> [<devad>.]<reg> <data> - write PHY's register at <devad>.<reg>
<phydev> may be:
<busname> <addr>
<addr>
<eth name>
<addr> <devad>, and <reg> may be ranges, e.g. 1-5.4-0x1f.
興味のある方は実際にコマンドを実行してお試しください。以下に試しに実行してみた結果のログを添付しておきます。
<mii コマンド 実行例>
SOCFPGA_CYCLONE5 # mii info 1
PHY 0x01: OUI = 0x0885, Model = 0x22, Rev = 0x02, 1000baseT, FDX
SOCFPGA_CYCLONE5 # mii dump 1 0
0. (1000) -- PHY control register --
(8000:0000) 0.15 = 0 reset
(4000:0000) 0.14 = 0 loopback
(2040:0000) 0. 6,13 = b00 speed selection = 10 Mbps
(1000:1000) 0.12 = 1 A/N enable
(0800:0000) 0.11 = 0 power-down
(0400:0000) 0.10 = 0 isolate
(0200:0000) 0. 9 = 0 restart A/N
(0100:0000) 0. 8 = 0 duplex = half
(0080:0000) 0. 7 = 0 collision test enable
(003f:0000) 0. 5- 0 = 0 (reserved)
SOCFPGA_CYCLONE5 # mii dump 1 1
1. (796d) -- PHY status register --
(8000:0000) 1.15 = 0 100BASE-T4 able
(4000:4000) 1.14 = 1 100BASE-X full duplex able
(2000:2000) 1.13 = 1 100BASE-X half duplex able
(1000:1000) 1.12 = 1 10 Mbps full duplex able
(0800:0800) 1.11 = 1 10 Mbps half duplex able
(0400:0000) 1.10 = 0 100BASE-T2 full duplex able
(0200:0000) 1. 9 = 0 100BASE-T2 half duplex able
(0100:0100) 1. 8 = 1 extended status
(0080:0000) 1. 7 = 0 (reserved)
(0040:0040) 1. 6 = 1 MF preamble suppression
(0020:0020) 1. 5 = 1 A/N complete
(0010:0000) 1. 4 = 0 remote fault
(0008:0008) 1. 3 = 1 A/N able
(0004:0004) 1. 2 = 1 link status
(0002:0000) 1. 1 = 0 jabber detect
(0001:0001) 1. 0 = 1 extended capabilities
SOCFPGA_CYCLONE5 # mii dump 1 2
2. (0022) -- PHY ID 1 register --
(ffff:0022) 2.15- 0 = 34 OUI portion
SOCFPGA_CYCLONE5 # mii dump 1 3
3. (1622) -- PHY ID 2 register --
(fc00:1400) 3.15-10 = 5 OUI portion
(03f0:0220) 3. 9- 4 = 34 manufacturer part number
(000f:0002) 3. 3- 0 = 2 manufacturer rev. number
SOCFPGA_CYCLONE5 # mii dump 1 4
4. (01e1) -- Autonegotiation advertisement register --
(8000:0000) 4.15 = 0 next page able
(4000:0000) 4.14 = 0 reserved
(2000:0000) 4.13 = 0 remote fault
(1000:0000) 4.12 = 0 reserved
(0800:0000) 4.11 = 0 asymmetric pause
(0400:0000) 4.10 = 0 pause enable
(0200:0000) 4. 9 = 0 100BASE-T4 able
(0100:0100) 4. 8 = 1 100BASE-TX full duplex able
(0080:0080) 4. 7 = 1 100BASE-TX able
(0040:0040) 4. 6 = 1 10BASE-T full duplex able
(0020:0020) 4. 5 = 1 10BASE-T able
(001f:0001) 4. 4- 0 = 1 selector = IEEE 802.3
SOCFPGA_CYCLONE5 # mii dump 1 5
5. (cde1) -- Autonegotiation partner abilities register --
(8000:8000) 5.15 = 1 next page able
(4000:4000) 5.14 = 1 acknowledge
(2000:0000) 5.13 = 0 remote fault
(1000:0000) 5.12 = 0 (reserved)
(0800:0800) 5.11 = 1 asymmetric pause able
(0400:0400) 5.10 = 1 pause able
(0200:0000) 5. 9 = 0 100BASE-T4 able
(0100:0100) 5. 8 = 1 100BASE-X full duplex able
(0080:0080) 5. 7 = 1 100BASE-TX able
(0040:0040) 5. 6 = 1 10BASE-T full duplex able
(0020:0020) 5. 5 = 1 10BASE-T able
(001f:0001) 5. 4- 0 = 1 selector = IEEE 802.3
SOCFPGA_CYCLONE5 # mii dump 1 6
The MII dump command only formats the standard MII registers, 0-5.
SOCFPGA_CYCLONE5 #
<mdio コマンド 実行例>
SOCFPGA_CYCLONE5 # mdio list
mii0:
1 - Generic PHY <--> mii0
SOCFPGA_CYCLONE5 # mdio read mii0 0
Reading from bus mii0
PHY at address 1:
0 - 0x1000
SOCFPGA_CYCLONE5 # mdio read mii0 1
Reading from bus mii0
PHY at address 1:
1 - 0x796d
SOCFPGA_CYCLONE5 # mdio read mii0 2
Reading from bus mii0
PHY at address 1:
2 - 0x22
SOCFPGA_CYCLONE5 # mdio read mii0 3
Reading from bus mii0
PHY at address 1:
3 - 0x1622
SOCFPGA_CYCLONE5 #
まとめ
最後に注意点ですが、U-Boot に実装される Ethernet ドライバは受信側の待ち受けを常時行っていないようです。そのため、他の端末からの ping(ICMPリクエスト)には応答できません。あくまでも U-Boot コマンドからの ping 送信を契機に、宛先端末からのレスポンスを待ち受けるのみの動作となっています。このように、U-Boot に実装される Ethernet プログラムは非常に簡易的な物となっています。U-Boot では疎通確認レベルの簡易テストに留め、詳細は本番用のソフトウェア環境で実施されることをお勧めいたします。
