Cyclone® V DDR3 EMIF (External Memory Interface) IP 利用時に、ユーザーモード開始時にモードレジスタ(MR0-3)に設定される値をシミュレーションや実機で確認することはできますか？

IP/Device の構成上、実機動作でこの値を Signal Tap で確認することはできませんのでご了承ください。

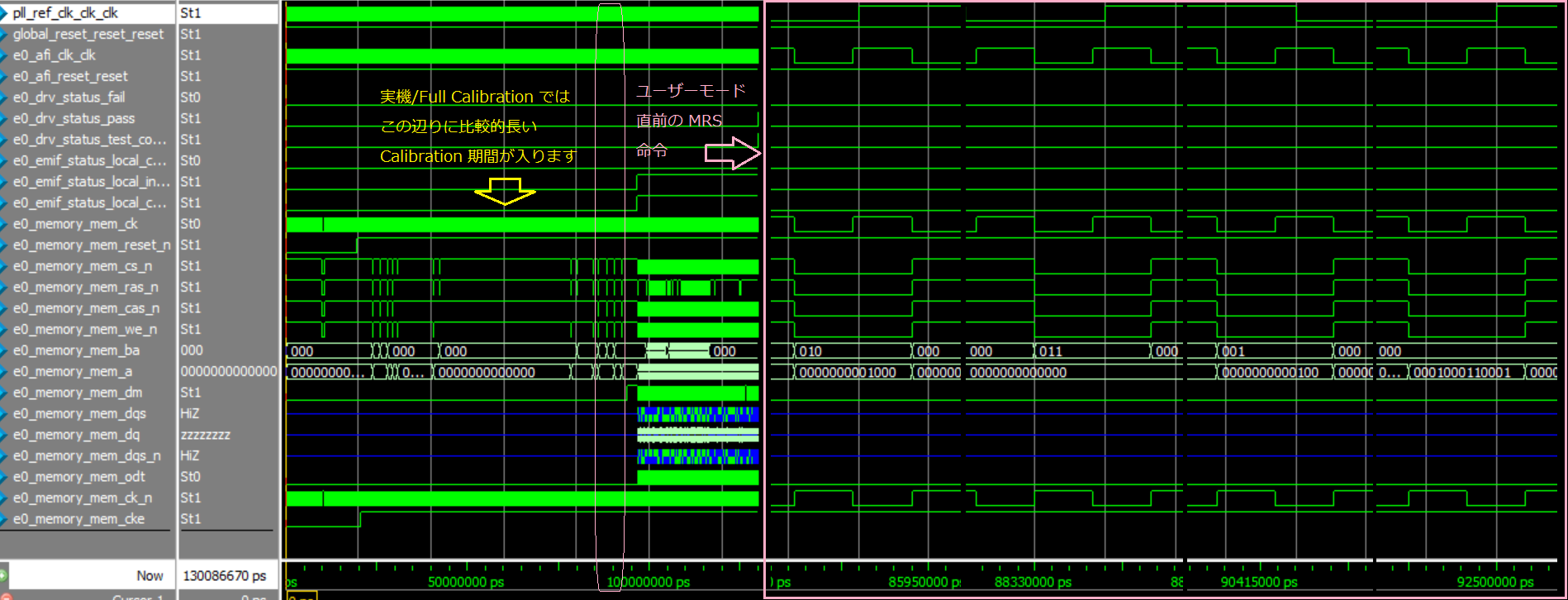

シミュレーションでは、キャリブレーション終了（->ユーザーモード開始）直前の MRS コマンド時のアドレス信号の値（=設定値）として確認することができます。
Example Design の ModelSim® シミュレーションでは Transcript ウィンドウに表示される情報に含まれています。
"MRS Command - MRS [ 0 ] -> 231 " の様に表示されます。（設定値 231 は10進数の様に見えますが 16進数です）

→画像の拡大

--------------------
カテゴリー：外部メモリー・インターフェイス
ツール：Quartus® Prime
デバイス：Cyclone® V
