HPS Flash Programmer から QSPI へのアクセスが不可になった場合の対処

HPS Flash Programmer から QSPI へのアクセスが不可になった場合の対処

  • 更新

はじめに

Cyclone® V SoC FPGA を使用して QSPI フラッシュメモリー（以後 QSPI）から ハード・プロセッサー・システム（以後 HPS）をブートする構成は実際によく用いられる構成です。この時、QSPI に対して誤ったデータを書き込んでしまった場合などに HPS Flash Programmer（quartus_hps）からアクセスができなくなってしまうケースがあります。

要因は様々ですが、対処法としていくつかご紹介いたします。

* HPS = ハード・プロセッサー・システムの略



1.　HPS Flash Programmer のオプションを追加してみる

HPS Flash Programmer にはオプションがいくつか用意されています。まずは以下のオプションを追加して復帰可能かお試しください。

$ quartus_hps -c 1 --boot=16 -o EB -a 0x0 -s 0x40000

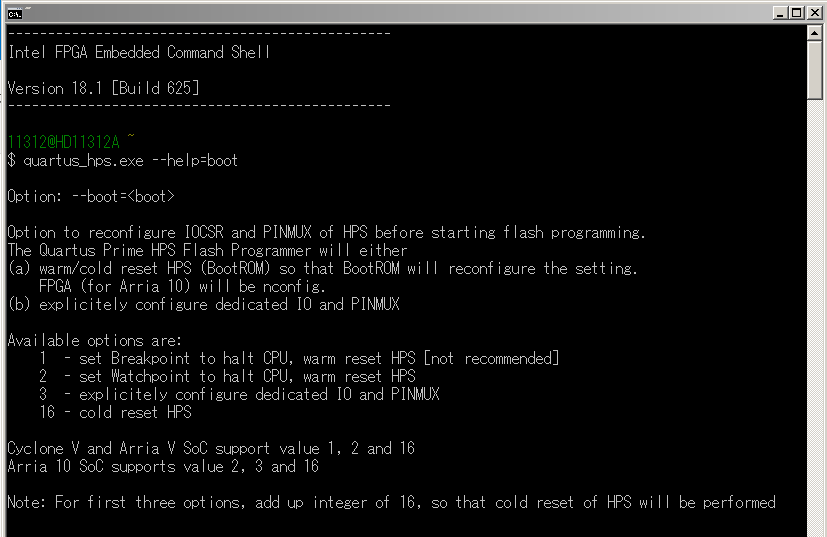

上記の通り boot のオプションが用意されておりアクセス前に Cold Reset を発行するなどの指定が可能になっています。以下、v18.1 におけるヘルプの記載です。

__.png 注記：
　* バージョンによってオプション番号が違うことがあります。
　* 基本的には最新版のツールをお使いいただくことを推奨しております。

また、インテル® FPGA ダウンロード・ケーブル II（旧 USB-Blaster II）には SoC デバイス向けにリセットピンが追加されています。このピンを HPS の nRST 信号に接続することが推奨されておりますので基板を作成される場合にはご注意願います。

__.png 参考： Intel® FPGA Download Cable II User Guide

Pin Active Serial (AS) Mode Passive Serial (PS) Mode JTAG Mode
Signal Name Description Signal Name Description Signal Name Description
1 DCLK Configuration Clock DCLK Configuration Clock TCK Test Clock
2 GND Signal ground GND Signal ground GND Signal ground
3 CONF_DONE Configuration done CONF_DONE Configuration done TDO Test Data Output
4 VCC(TRGT) Target power supply VCC(TRGT) Target power supply VCC(TRGT) Target power supply
5 nCONFIG Configuration control nCONFIG Configuration control TMS Test Mode Select Input
6 nCE Target chip enable - - PROC_RST Processor Reset
7 DATAOUT Active serial data out nSTATUS Configuration Status - -
8 nCS Serial configuration device chip select nCS Serial configuration device chip select - -
9 ASDI Active serial data in DATA0 Passive serial data in TDI Test Data Input
10 GND Signal ground GND Signal ground GND Signal ground

Note: Use pin 6 for hard processor reset under JTAG mode.
Note: The following note below only applies to Intel® Arria® 10 and earlier SoC devices. PROC_RST is not used for Intel® Stratix® 10 SoC devices.
In JTAG mode, the PROC_RST pin can be used to trigger warm reset of the HPS block when prompted via the ARM DS-5 debugger. PROC_RST is an active low signal and not an open collector pin. As such, it is not recommended to connect PROC_RST to HPS_nRST directly. You should instead connect this pin to a secondary device such as the MAX V CPLD, and use the device to manage the reset network for HPS.



2.　Arm® Development Studio 5 Intel® SoC FPGA Edition から
　   U-Boot を起動して QSPI の中身を消去

基板上で BSEL（Boot SEL）ピンが変更可能な場合、QSPI 以外を指定することで誤って書き込んでしまったデータでブートすることはなくなります。こうなると JTAG からのアクセスも可能なので Arm® Development Studio 5 Intel® SoC FPGA Edition（以後 DS-5）を使用して U-Boot を起動し U-Boot のコマンドにて QSPI の中身を消去することで元に戻すことが可能です。

DS-5 から U-Boot を起動する方法および U-Boot からの QSPI への書き込み方法については以下のページに記載があるので参照ください。

__.png 参考： 簡易デバックに最適！DS-5 で U-Boot を起動する方法

__.png 参考： HPS Flash Programmer より高速！U-Boot で QSPI に書き込む方法



U-Boot が起動したら sf コマンドを実行してみてください。Usage が表示されるので実施したい処理を選んで実行してください。

SOCFPGA_CYCLONE5 # sf
sf - SPI flash sub-system

Usage:
sf probe [[bus:]cs] [hz] [mode] - init flash device on given SPI bus
 　　　　　　　　　　　　and chip select
sf read addr offset len - read `len' bytes starting at
　　　　　　　　　　　　 `offset' to memory at `addr'
sf write addr offset len - write `len' bytes from memory
　　　　　　　　　　　　　at `addr' to flash at `offset'
sf erase offset [+]len - erase `len' bytes from `offset'
 　　　　　　　　　　　　`+len' round up `len' to block size
sf update addr offset len - erase and write `len' bytes from memory
 　　　　　　　　　　　　at `addr' to flash at `offset'
SOCFPGA_CYCLONE5 #

Preloader 領域を削除する場合の例は以下となります。

sf probe
sf erase 0 40000



その他、DS-5 に関する各種テクニックは以下よりご確認いただけます。

__.png 参考： マクニカホームページ :  Arm DS 活用ページ



3.　USB-Blaster の TCK 周波数を変更してみる

JTAG の信号品質が問題で正常にアクセスできないケースもよく見受けられます。その場合には以下の記事を参考に TCK 周波数を変更してみてください。

16MHz に変更する場合には以下のようにコマンドを実行します。

$ jtagconfig --setparam 1 JtagClock 16M
