インテル®Stratix®10 MX HBM2 Example Designシミュレーション手順

はじめに

インテル® Stratix® 10 MX FPGA は、パッケージ内に DRAM (HBM2) を、Top側、Bottom側にそれぞれ一つずつ、合計二個実装しており、メモリ帯域は一つあたり最大256GB/s 、合計512GB/s を実現します。

インテル®Quartus®Prime 開発ソフトウエアでは、HBM2 の動作確認用に、シミュレーション用および実機動作用の Example Design を生成することができます。　

本記事では、このHBM2コントローラーIPコアを使用した Example Design の生成、シミュレーション実行手順について紹介します。

本記事では、以下の環境にて紹介しています。

インテル®Quartus®Prime 開発ソフトウエアプロ・エディション：バージョン19.1
ModelSim - Intel® FPGA Edition 10.6d (Quartus Prime Pro 19.1)
作成言語：Verilog

Example Design について

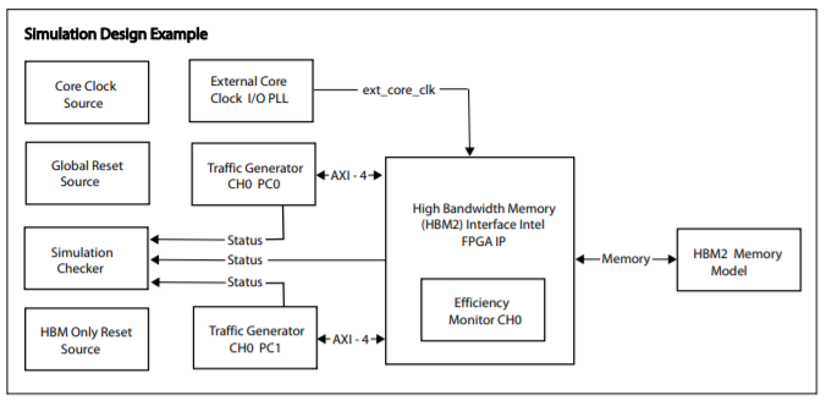

生成されるシミュレーション用 Example Design のブロック構成は下図のとおりです。
HBM2コントローラー IP コアに加えて、HBM2 IP Memory Model、コントローラーを制御する Traffic Generator 等が生成されます。

HBM2 IP コアは、1chあたり2つの Pseudo Channel が存在し、Traffic Generator はそれぞれの Pseudo Channel について生成されます。

プロジェクトの生成

まず、インテル®Quartus®Prime 開発ソフトウエアを起動し、プロジェクトを作成します。

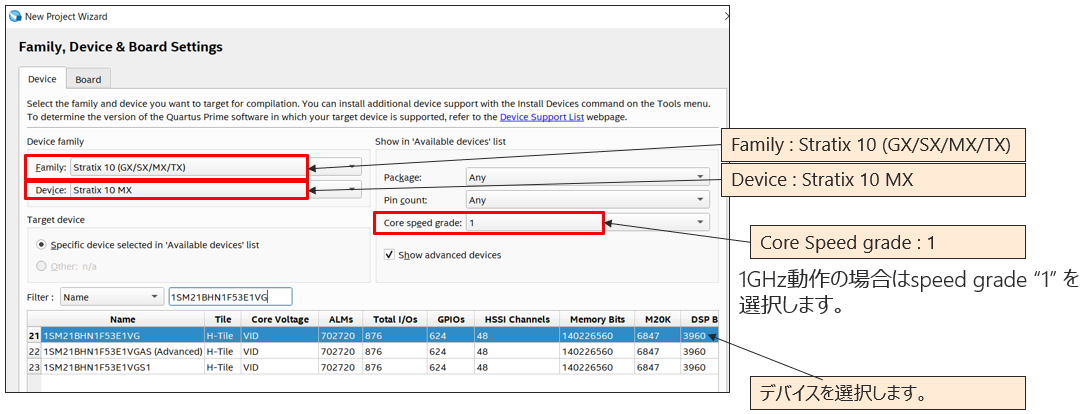

詳細は省略しますが、デバイスの選択にはHBM2 の搭載されているMXファミリーを選択する点にご注意ください。

Example Design の生成方法

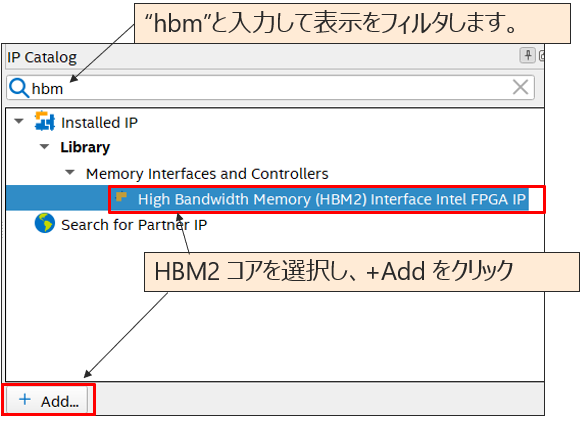

プロジェクト生成後、IP Catalog で、High Bandwidth Memory (HBM2) Interface Intel FPGA IP を選択します。選択後、”+ Add” をクリックします (またはダブルクリック)。

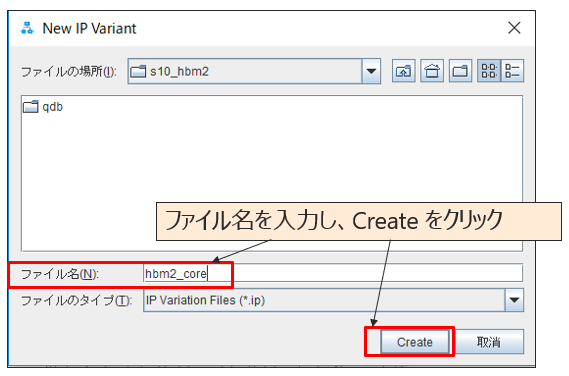

コア名称を入力し(ここでは”hbm2_core” としています)、Create をクリックします。

以後、コアの各パラメータを設定します。

パラメータ詳細は下記をご参照ください。

■パラメータ詳細：HBM2 IPコアユーザー・ガイド -3.2 章
- 3.2. Parameterizing the High Bandwidth Memory (HBM2) Interface Intel FPGA IP

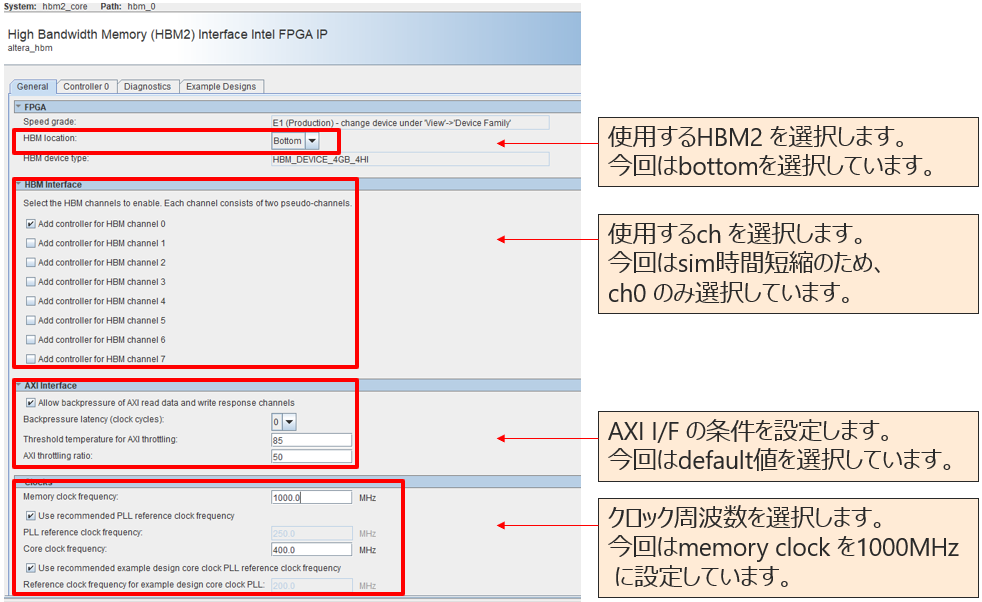

General タブでは、使用するHBM2、ch数、クロック周波数等の設定をおこないます。

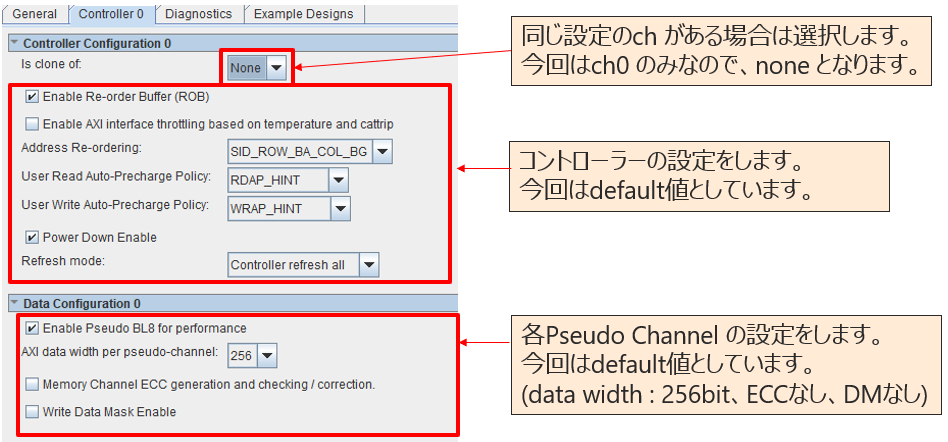

Controller タブでは、コントローラーの設定、AXI側のI/Fの設定をおこないます。

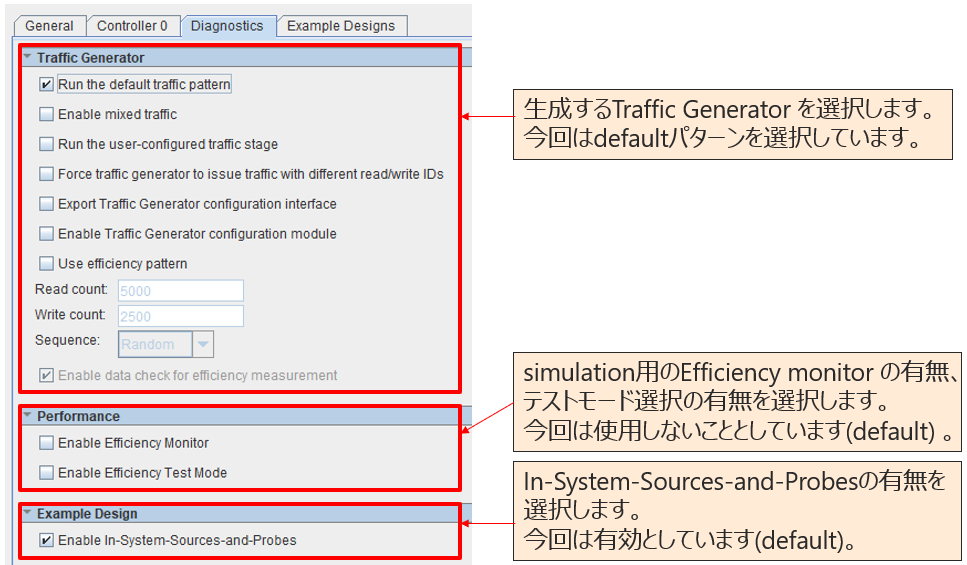

Diagnostics タブでは、生成するTraffic Generator 、Efficiency Monitor 等の設定をおこないます。

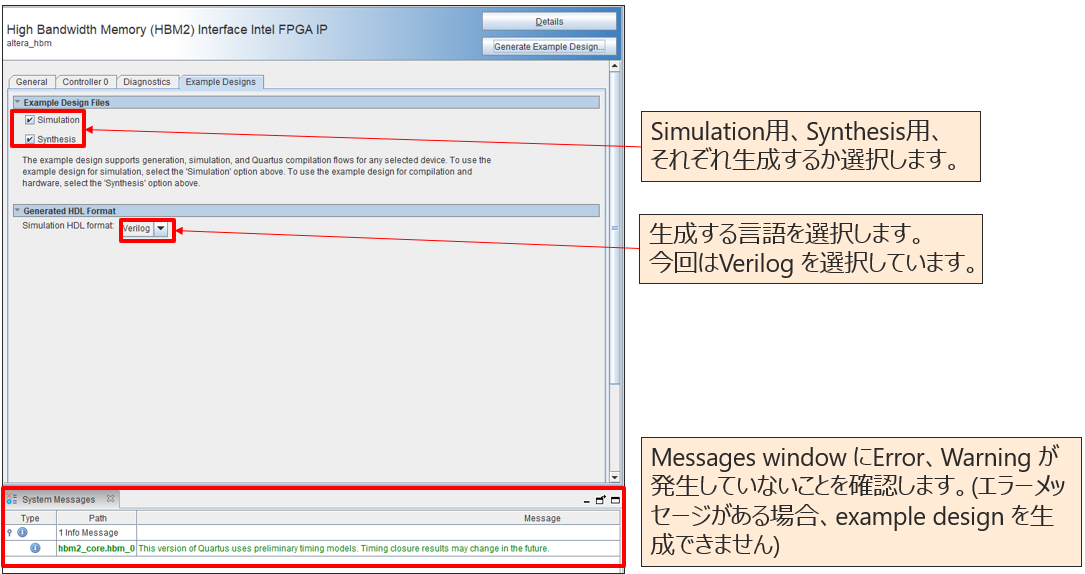

Example Designs タブでは、生成するExample Design の設定をおこないます。

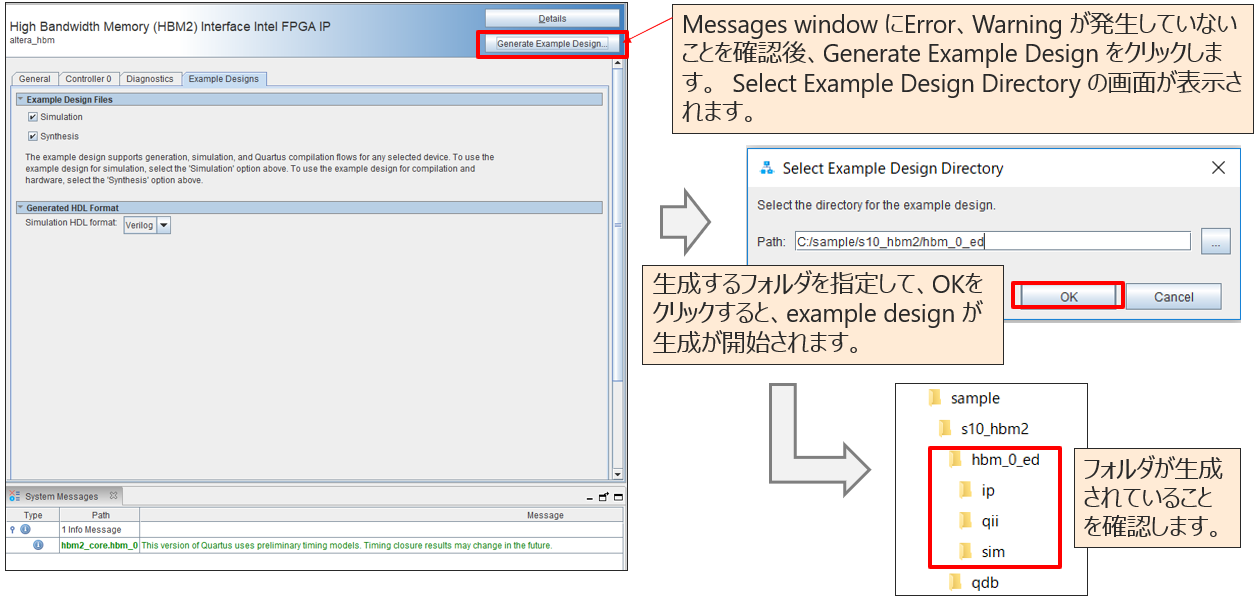

設定後、右上の"Generate Example Designs..." をクリックします。
これにより、Example Design が生成されます。

シミュレーション実行手順

以下、ModelSim を使用して論理シミュレーションを実行する手順について記述します。

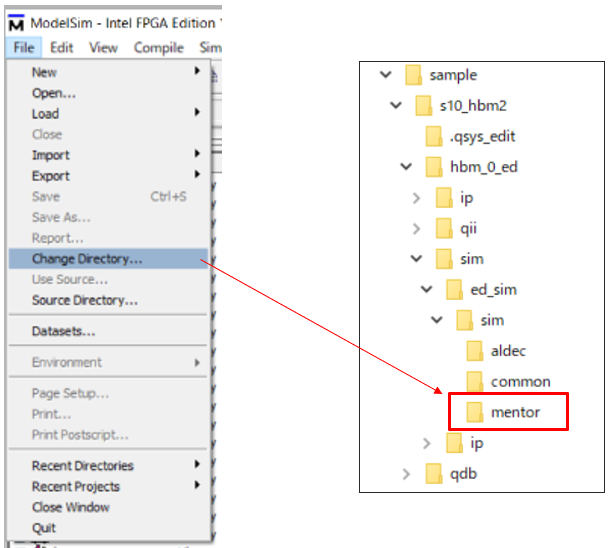

ModelSimを起動し、Change Directory で以下のフォルダに移動します。

Transcript window で、"do msom_setup.tcl" と入力します。

Transcript window で、"ld_debug" と入力します。

Transcript window で、"log -r /*" と入力します。これはすべての信号のlog を取るという設定です。

なお今回は、シミュレーション実行後に、wave画面に信号を追加する手順としていますが、あらかじめ信号を設定してからシミュレーションを実行する場合は、ここで信号をwave画面に設定してください。

Transcript window で、"run -all" と入力します。

シミュレーション実行後、Transcript window で、"add wave -radix hexadecimal *" と入力します。
これは、wave画面に、top階層の信号をすべてhex表示で追加する記述です。

これによりwave画面にシミュレーション波形が表示されます。

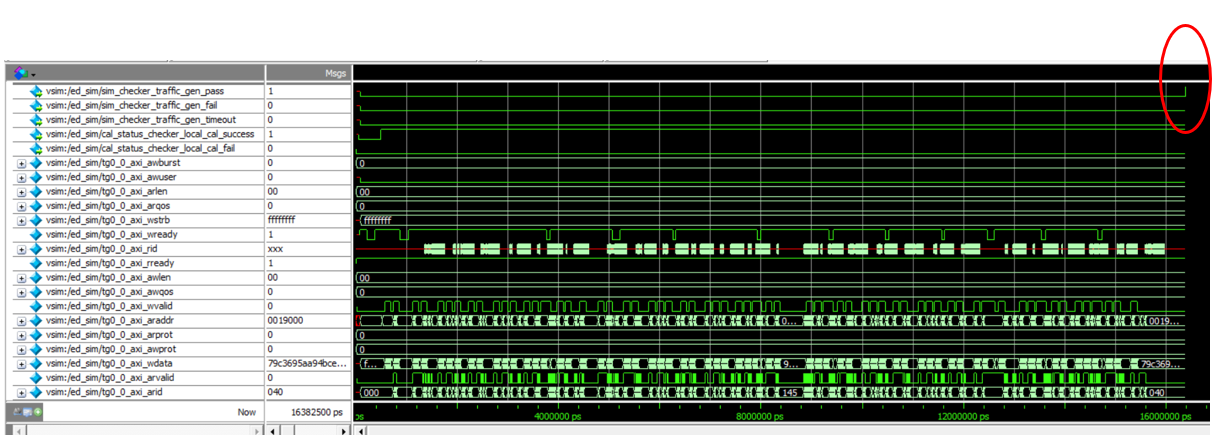

16.4 us 付近で”sim_traffic_gen_pass = 1” となっていることが確認できます。
生成されたテストベンチは、これによりシミュレーション停止となります。

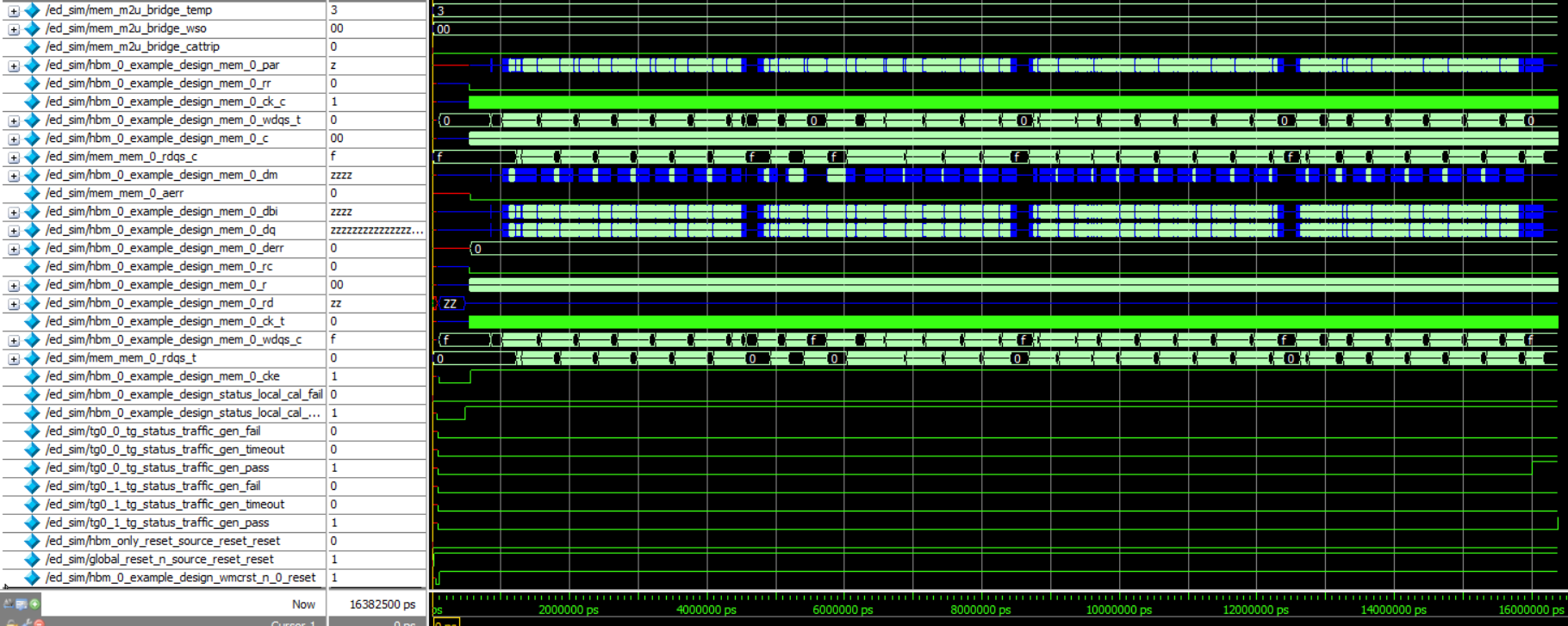

HBM2 メモリとのI/F波形は下記のようになります。

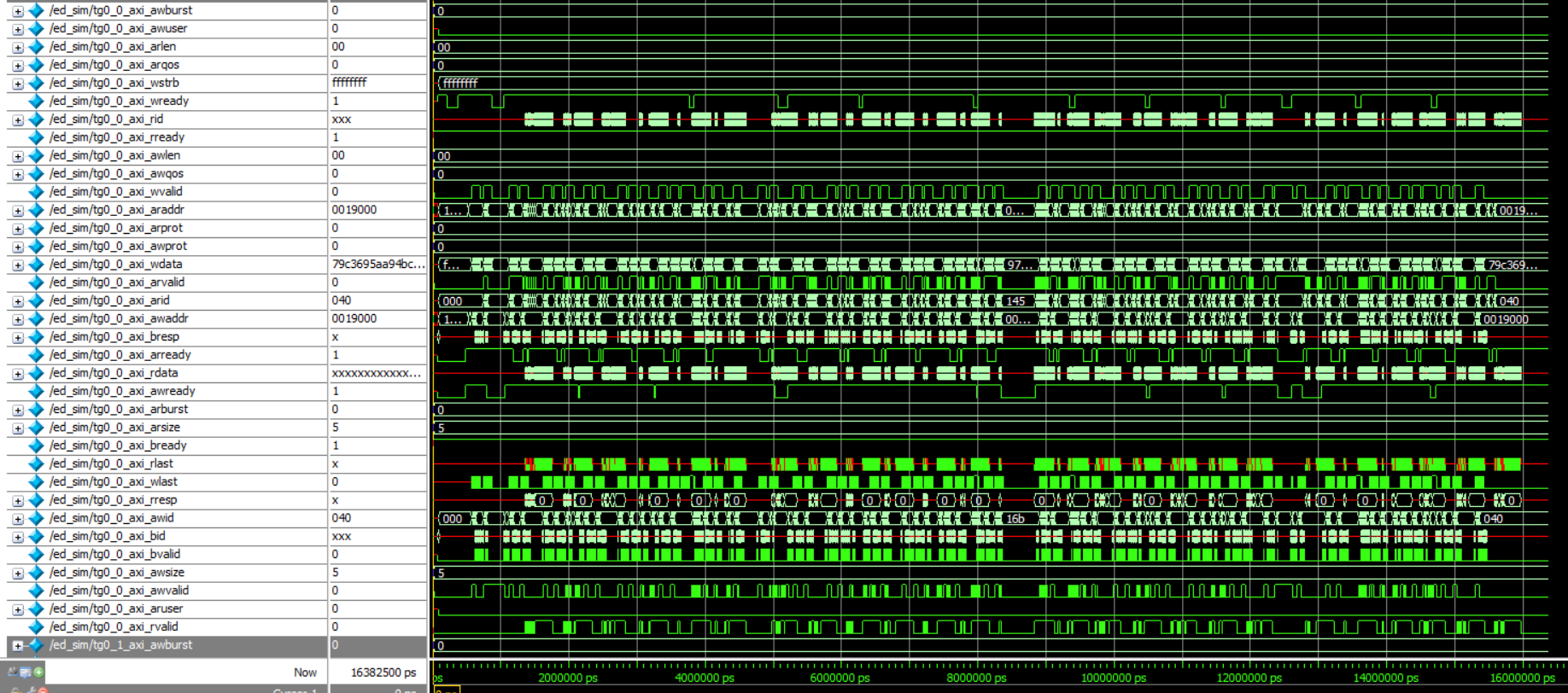

AXI I/Fの波形は下記のようになります。

論理シミュレーション実行手順の詳細は下記をご参照ください。

■シミュレーション手順：HBM2 IPコアユーザー・ガイド -4 章
-4. Simulating the High Bandwidth Memory (HBM2) Interface Intel FPGA IP

まとめ

この記事では、HBM2 IPコアの Example Design のシミュレーション手順を紹介しました。
動作確認にお役立てください。

参考資料

本記事は下記資料を参照しています。

■HBM2 IPコアユーザー・ガイド：
High Bandwidth Memory (HBM2) Interface Intel® FPGA IP User Guide

■HBM2 IPコア　Example Design ユーザー・ガイド：
High Bandwidth Memory (HBM2) Interface Intel® FPGA IP Design Example User Guide
