ECC エラー・インジェクションの使い方

1.　はじめに

Altera^®（Intel^®）SoC FPGA では、下記デバイスに対し ECC 機能を使用することができます。

　

［Cyclone^® V Hard Processor System Technical Reference Manual より引用］

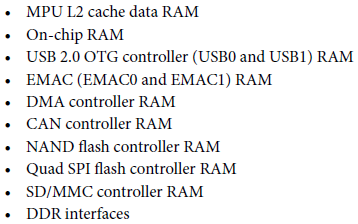

【図 1】 ECC 機能を使用できるペリフェラル

実際に ECC 機能が正常に働くか事前に確認したい場合には、エラー・インジェクションが使用できます。

この記事では、エラー・インジェクションについて説明します。

2.　エラー・インジェクションの概要

ECC 符号が付加されたデータを Read した際、正常に ECC 機能が働くか確認したい場合は、エラー・イン ジェクションが適しています。

エラー・インジェクションは、 System Manager が 1bit もしくは 2bit のエラーを意図的にデータへ埋め込む機能です。

この機能を用いることで、正常ではないデータを Read した際の挙動を確認することができます。

3.　エラー・インジェクションの設定レジスター

エラー・インジェクションの設定レジスターは、SDRAM とその他のペリフェラルで異なります。

3-1.　SDRAM

SDRAM の場合は、SDRAM Controller → ctrlcfg レジスターで設定します。

Single-Bit と Double-Bit のエラー・インジェクションの設定 Bit は下記となります。

• Single-Bit の場合 → Bit [13]: gensbe
• Double-Bit の場合 → Bit [14]: gendbe

 参考：
レジスターの詳細については下記資料をご参照ください。
Cyclone^® V HPS Memory Map ⇒ SDRAM Controller Address Map ⇒ ctrlcfg

3-2.　SDRAM 以外

SDRAM 以外の場合は、System Manager のレジスターで設定します。

System Manager のレジスター内では、SDRAM 以外の各ペリフェラルに対する ECC を設定できるレジスターが設けられています。

 参考：
詳細については下記資料をご参照ください。
Cyclone^® V Memory Map ⇒ System Manager Module Address Map

各ペリフェラルに対するレジスターについては下記をご参照ください。

［Cyclone^® V HPS Memory Map より引用］

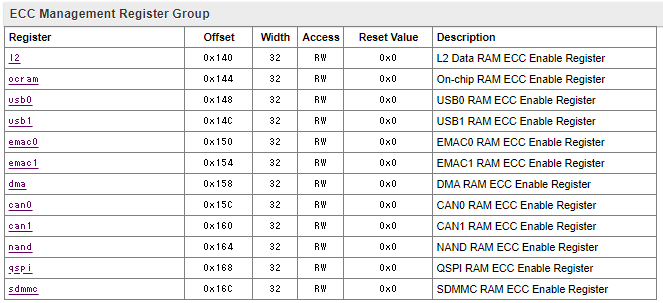

【図 2】 SDRAM 以外のモジュールの ECC 設定レジスター

L2 キャッシュを例に説明すると、Single-Bit と Double-Bit の設定箇所は下記となります。

• Single Bit の場合 → Bit [1]: injs
• Double Bit の場合 → Bit [2]: injd

 参考：
詳細については下記資料をご参照ください。
Cyclone^® V HPS Memory Map ⇒ System Manager ⇒ l2

他のペリフェラルに対しても、Single Bit の場合は injs、Double Bit の場合は injd をキーワードに設定箇所をご確認頂ければと思います。

4.　エラー・インジェクションの使い方

エラー・インジェクションは、前述の「3.　エラー・インジェクションの設定レジスター」で紹介したレジスターを用いて設定します。

但し、その際設定方法が SDRAM とそれ以外のペリフェラルで異なるので差分を紹介します。

4-1.　SDRAM

SDRAM の場合は、エラー・インジェクションのレジスターを High にしている状態で Write すると使用することができます。

イメージとしては【図 3】の通りです。

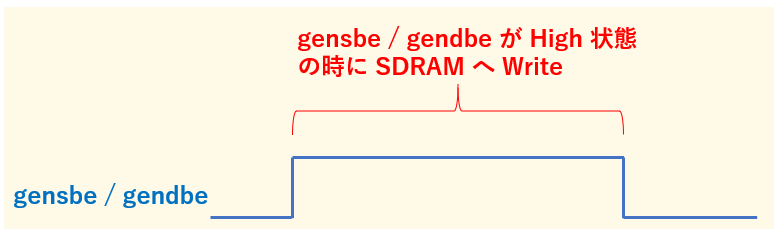

【図 3】 エラー・インジェクションの設定（SDRAM）

4-2.　SDRAM 以外

SDRAM 以外の場合は、エラー・インジェクションのレジスターをトグルさせ、一定時間内に Write することにより使用することができます。

イメージとしては【図 4】の通りです。

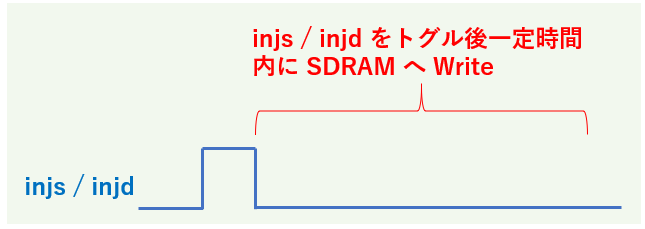

【図 4】 エラー・インジェクションの設定（SDRAM 以外）

5.　サンプルコード紹介

メーカーから SDRAM 以外のペリフェラルに対する ECC のサンプルコードが公開されています。

SDRAM におけるエラー・インジェクションの設定は、gensbe/gendbe を High 状態で Write を行えば良いのに対し、SDRAM 以外の場合は injs / injd をトグルさせる必要があります。

その為、SDRAM 以外のペリフェラルに対するサンプルコードは有益となりますので紹介します。

 参考：
サンプルコードは下記リンクから取得可能です。
Design Example

SoC デザイン例 ⇒ Error correction code

上記サンプルにおいて、L2 キャッシュのエラー・インジェクションの設定箇所を紹介しますので、
ご参考にしてください（【図 5】）。

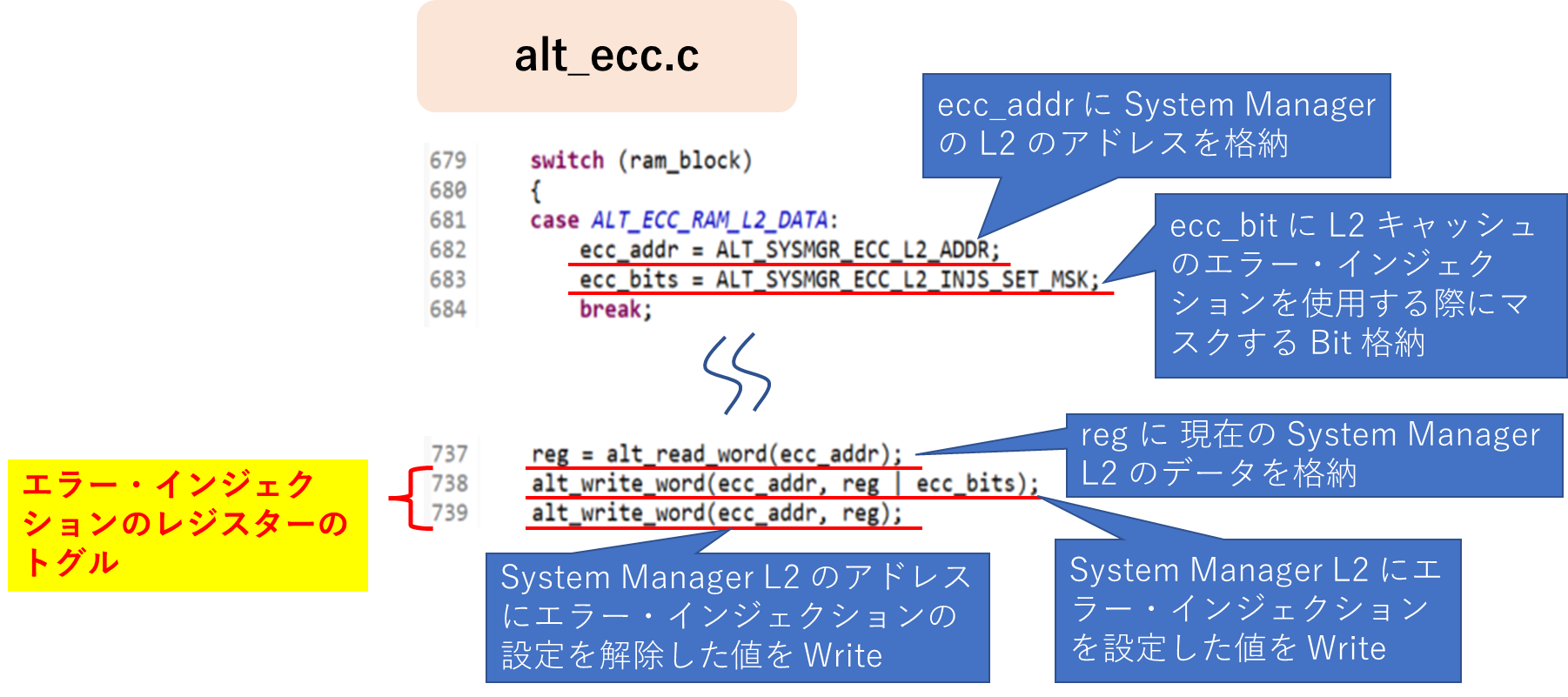

【図 5】 L2 キャッシュの場合のエラー・インジェクションの設定箇所

6.　まとめ

SoC FPGA では、様々なペリフェラルに対し ECC 機能を使用でき、正しく機能するか検証するためにエラー・インジェクションがあります。

エラー・インジェクションの設定方法は、SDRAM とその他のペリフェラルで異なります。

SDRAM の場合は、エラー・インジェクションの設定レジスターを High 状態にし、SDRAM へ Write することで使用できます。

一方、SDRAM 以外の場合は、エラー・インジェクションの設定レジスターをトグルさせた後、一定時間内に Write することで使用できます。

今後 ECC のエラー・インジェクションをご使用になられる場合は、設定方法に気を付けてご使用頂ければと思います。
